RCD吸收电路中贴片电阻与电容的功率计算与热设计
在反激、正激等开关电源拓扑中，变压器原边漏感与MOS管输出电容相互作用，会在开关关断瞬间产生尖峰电压。若不加抑制，尖峰可能超过MOS管的额定耐压。RCD吸收电路由电阻、电容和二极管构成，是抑制漏感尖峰最常用的方案。其中，贴片电阻的功率计算与热设计直接决定了吸收电路的长期可靠性——电阻过小会烧毁，过大则浪费空间和成本。正确量化电阻的功耗并匹配适当的封装与散热，是RCD吸收电路设计从“能用”到“耐用”的关键。

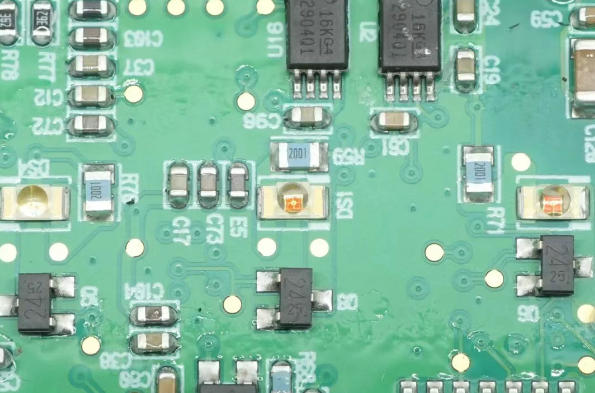

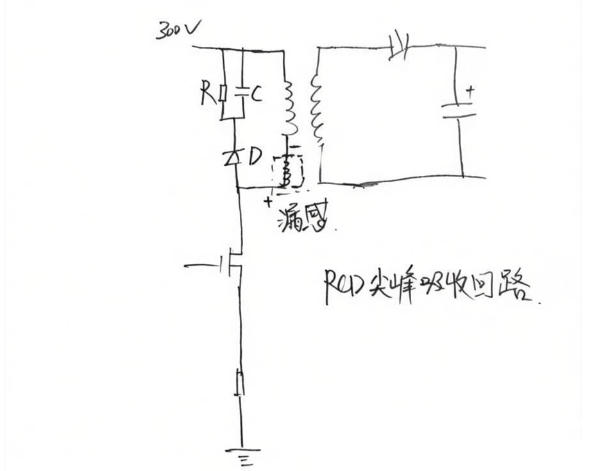

一、吸收电阻的功率来源与计算RCD吸收电路的工作原理：MOS管关断时，漏感能量向并联的电容C充电，电容电压上升至超过反射电压+输入电压，二极管导通，能量被电阻R消耗。电容上的电压被钳位在一个设计值Vclamp，通常取1.3-1.5倍反射电压。电阻的平均功耗由漏感能量和开关频率决定。 其中，Llk为变压器原边漏感，Ipk为原边峰值电流，fsw为开关频率，Vref为反射电压。在实际工程中，常用简化估算，例如，一台100W反激电源：Llk=15μH，Ipk=2.5A，fsw=100kHz，计算得漏感储能约46.9μJ，乘以频率得4.69W，乘以钳位系数约7W。这是电阻需要耗散的平均功率。电阻的瞬时峰值功率可达数百瓦，但持续时间极短（几十纳秒至几百纳秒）。因此，平均功率是选型的依据，而非峰值功率。二、贴片电阻的功率降额与封装选择贴片电阻的额定功率是在70℃环境温度下标定的。当环境温度高于70℃时，必须降额使用。以最常见的厚膜贴片电阻为例：0805封装标称1/8W（0.125W），1206封装1/4W（0.25W），2512封装1W或2W。如果计算出的吸收电阻功耗为0.5W，选用1206（0.25W）明显不足，必须升级至2512（1W），并至少留30%裕量，即实际功耗应小于0.7×额定值。然而，贴片电阻用于RCD吸收电路时，其功耗形式为间歇性脉冲，平均功率虽低，但瞬时温升集中。实验表明，当平均功率达到额定功率的50%时，1206电阻表面温度可达110℃以上。因此，平尚科技推荐：对于功率<0.2W，可用1206封装；0.2-0.5W，用2010或2512封装；>0.5W，宜采用多个电阻并联或改用碳膜/金属氧化膜插件电阻。
三、热设计与布局优化电阻的热量主要通过PCB铜箔传导散发。在吸收电路中，电阻两端焊盘应连接足够面积的铜箔，并尽量靠近地平面。以2512电阻、功耗0.6W为例，若焊盘铜箔面积仅20mm²，电阻表面温度可达130℃；将铜箔扩展至200mm²（约2cm×1cm），温度可降至85℃。此外，在电阻下方铺设热过孔阵列，连接至底层地平面，可进一步降低热阻。电容的选择也影响热分布。吸收电容应选用C0G或X7R材质的贴片陶瓷电容，耐压需高于钳位电压的1.5倍。电容的ESR会引起自身发热，但通常远小于电阻的发热量。布局时，电容应紧贴电阻和二极管，缩短吸收回路长度。工程案例：吸收电阻过热导致炸机某60W LED驱动电源，反激拓扑，Llk=20μH，Ipk=2.8A，fsw=65kHz，计算P_R≈6.2W。原设计使用两颗1206、51kΩ电阻并联（等效25.5kΩ），每颗功耗约3.1W，远超0.25W额定值。老化测试中，电阻在30分钟内烧毁开路，失去吸收功能，MOS管被尖峰击穿。平尚科技整改：改用两颗2512、100kΩ电阻并联（等效50kΩ），重新计算功耗：增大吸收电阻会提高钳位电压，漏感能量消耗电阻上的比例增加，实际功耗约4.5W，每颗2.25W，仍超过1W额定值。最终方案：采用四颗2512、200kΩ电阻，两并两串（等效100kΩ），每颗电阻功耗约1.1W，在2512的1W额定值边缘。进一步优化：将吸收电容从470pF增至1000pF，降低钳位电压，电阻功耗降至每颗0.9W，同时将四颗电阻均匀布置在PCB边缘，利用空气流通散热。整改后，电阻表面温度实测85℃，长期运行稳定。

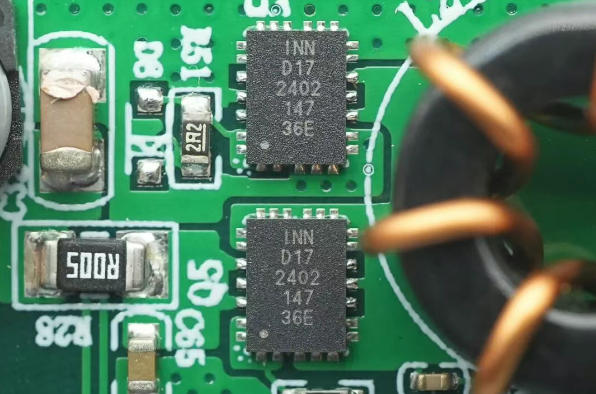

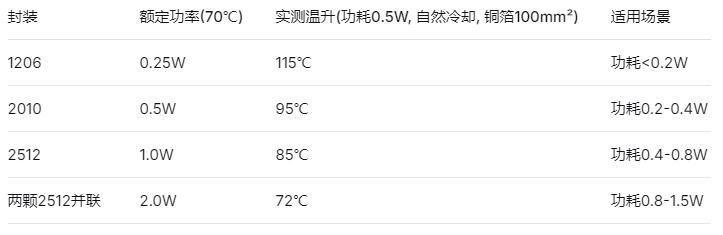

对比分析：不同封装与布局的热性能
注意：温升与环境温度、铜箔面积有关，图表中为参考值。
RCD吸收电路中的贴片电阻，既要承受漏感能量的反复冲击，又要在有限的空间内将热量散出。从功率计算到封装选型，从铜箔设计到多电阻并联，每一步都直接影响着变压器原边的安全边界。平尚科技凭借对贴片电阻热特性的深刻理解，为国内电源工程师提供从理论计算到热仿真的系统化支持——让每一颗吸收电阻在严酷的开关应力下，都能稳定消耗能量，守住MOS管的耐压红线。
