贴片二极管在变压器反馈绕组中的整流与采样应用
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-05-15
贴片二极管在变压器反馈绕组中的整流与采样应用
在开关电源中，变压器的辅助绕组（又称反馈绕组）承担着为PWM控制芯片提供工作电压、为输出电压采样提供参考信号的双重职责。而贴片二极管正是连接辅助绕组与后端电路的关键元件——它既负责将高频交流电压整流为平滑的直流，又参与电压采样网络对输出信息的精确传递。与主输出整流不同，反馈绕组的电流通常只有几十毫安到几百毫安，电压范围从几伏到几十伏，因此对二极管的选型有着独特的侧重点：快恢复特性、低正向压降、低漏电流以及温度稳定性缺一不可。正确选用贴片二极管，是保证反馈环路可靠、稳压精度达标的基础。
整流应用：为控制芯片提供稳定的辅助电源反馈绕组输出的电压波形为高频方波（频率与主开关相同），需经二极管整流和电容滤波后得到直流电压，供给PWM控制芯片的VCC引脚。该电压的稳定性直接影响芯片的启动能力和过载保护阈值。- 二极管类型选择：反馈绕组的开关频率通常为几十千赫兹到数百千赫兹，普通整流管（如1N4007）反向恢复时间过长（约2μs），会造成严重的损耗和发热。必须选用快恢复二极管或超快恢复二极管。平尚科技推荐使用ES1J（600V/1A，trr=35ns）或US1M（1000V/1A，trr=75ns），它们的小封装（SMA或SMB）适合高密度布局，且反向恢复时间足以应对500kHz以下的开关频率。
- 耐压与正向压降的权衡：反馈绕组的反射电压与主输出电压成比例，峰值可能达到几十伏甚至上百伏。选型时二极管的耐压应高于反馈绕组峰值电压的1.5倍以上。例如，在反激电源中，若主输出为12V，辅助绕组匝比通常使输出电压为12-18V，加尖峰后不超过30V，ES1J的600V耐压绰绰有余。但若辅助绕组用于高压启动（如从PFC母线取电），则需选用US1M（1000V）。正向压降VF决定了整流损耗：ES1J的VF约0.9-1.0V（1A时），对于几十毫安的轻载，损耗仅几十毫瓦，无需特殊散热。
- 电容配合与纹波抑制：整流后需接电容滤波，常用10-100μF电解电容并联0.1μF陶瓷电容。若反馈绕组电压在重载时跌落，可适当增大电容，但过大会延长启动时间。
采样应用：为反馈环路提供精确的电压信号除了供电，反馈绕组还常常作为输出电压的“影子”参与闭环控制。例如，在某些原边反馈（PSR）方案中，控制芯片通过检测辅助绕组上反射的输出电压值来调整占空比。此时，贴片二极管与电阻分压网络共同构成采样电路。- 采样二极管的小信号特性：采样回路中的二极管通常串联在分压网络之前，起到整流和隔离的作用。由于采样信号幅度小（几伏），二极管的正向导通压降VF会直接引入采样误差。因此，应选用肖特基二极管或小信号快速二极管，其VF低至0.3-0.5V。平尚科技推荐BAT54S（共阴极双肖特基，40V/0.2A，VF=0.32V@10mA）或1N4148（虽然VF=0.7V，但用于原边反馈时可通过软件校准补偿）。肖特基二极管反向漏电流较大（几十微安至几百微安），在高温下会加剧，选型时需注意对采样精度的影响。
- 温度漂移的补偿：二极管的VF具有负温度系数（约-2mV/℃）。在宽温区应用中，VF的变化会直接反映为采样电压的漂移。例如，BAT54S在25℃时VF=0.32V，在85℃时降至约0.2V，变化0.12V。若采样电阻分压比为1:10，则输出电压采样误差约1.2%。为抑制此漂移，可在采样二极管两端并联一个电阻（约几百千欧），使部分电流绕开二极管，降低VF对温度变化的敏感度。平尚科技在实测中发现，加入1MΩ并联电阻后，全温度范围内采样电压漂移从±2%压缩至±0.5%。

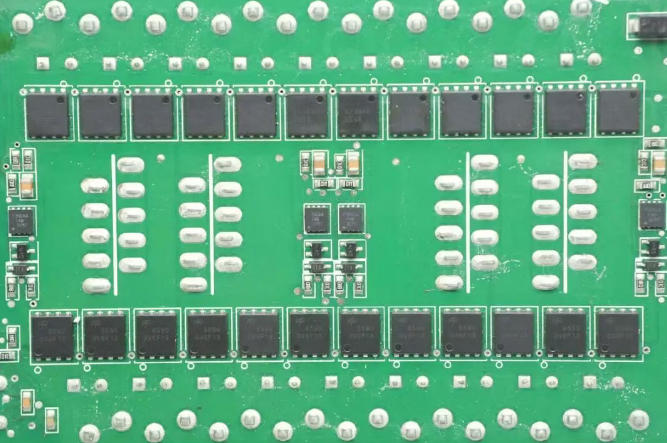

实际案例：某原边反馈充电器（输出5V/2A）使用辅助绕组电压采样，原设计采样二极管为1N4148，在高温60℃满载时输出电压从5.00V降至4.85V，导致充电无法满电流。平尚科技将采样二极管更换为BAT54S（SOT-23封装），并增加1MΩ并联电阻。整改后高温满载输出电压稳定在4.97V-5.03V，同时原边VCC供电的整流二极管也同步更换为ES1J，提高了辅助电源的稳定性。在变压器反馈绕组中，贴片二极管的布局应遵循以下原则：- 整流二极管紧贴反馈绕组输出端，缩短高频回路；滤波电容紧随其后。
- 采样二极管尽量靠近分压电阻和控制器反馈引脚，避免长走线引入噪声。
- 整流二极管宜选用SMA或SMB封装（如ES1J、US1M），采样二极管可用SOT-23或SOD-123封装（如BAT54S、1N4148W）。
平尚科技提供全系列贴片二极管，覆盖从1A到2A的整流管、0.2A到0.5A的小信号管，封装齐全。针对反馈绕组的典型应用，平尚科技可根据输出功率和开关频率，提供从选型计算到布局验证的系统化支持。变压器反馈绕组虽不直接输出大功率，却是整机稳定运行的“晴雨表”。贴片二极管在这里既是整流器，又是采样桥头堡——用快恢复管换取干净的辅助电源，用低VF肖特基换取精确的采样信号。平尚科技凭借丰富的二极管产品线和工程经验，让每一颗小封装贴片二极管在反馈回路中，都能兼顾效率与精度，为变压器控制提供坚实的前端保障。
