安规电容的老化特性与变压器长期可靠性

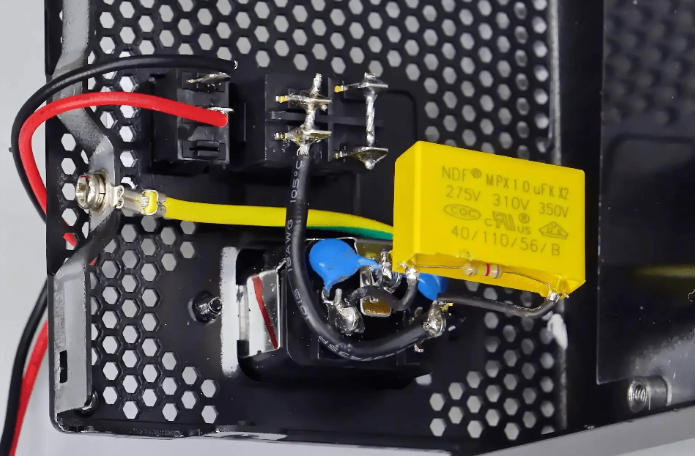

在开关电源系统中，安规电容——包括跨接于L-N之间的X电容和跨接于L/N-PE之间的Y电容——是变压器输入级EMI滤波网络的关键元件。它们在设备投运初期性能优良，但随着服役时间延长，受温度、电压、纹波电流、湿度等多重应力作用，其电气参数会逐渐发生不可逆的漂移。这种老化现象若被忽视，将直接威胁变压器的长期可靠性，轻则导致传导发射超标、输出纹波增大，重则引发耐压击穿或漏电流超标，使整机丧失安规认证资格。东莞市平尚电子科技有限公司深耕安规电容领域多年，全系列X2/X1及Y2/Y1安规电容均已通过CQC、UL、VDE、ENEC等国际主流安规认证，并依托成熟的安规技术体系，为各类变压器应用提供从老化机理分析到长寿命选型的完整解决方案。

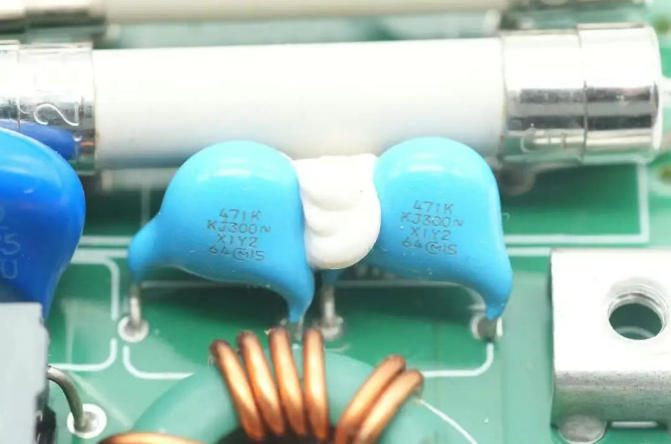

一、介质老化安规电容的老化首先表现为介质材料的性能退化。对于广泛使用的金属化聚丙烯薄膜X电容，其在长期电压应力下，介质内部会发生局部放电和电化学腐蚀，导致金属化层边缘逐渐氧化退缩，有效电极面积缓慢减小。这一过程直接反映为电容容值的线性下降。IEC 60384-14标准规定，在额定寿命终点，X电容的容值衰减不得超过初始值的20%。但在实际工程中，连续运行超过五年的电源设备，其输入端X电容的容值衰减率往往达到10%-15%，差模滤波截止频率明显升高，原本被抑制的开关频率基波谐波开始渗入变压器原边，通过磁芯的容性耦合传递至副边，导致输出电压纹波增大、负载调整率恶化。对于陶瓷介质的Y电容，老化主要表现为绝缘电阻的下降。在高温高湿环境中，陶瓷晶界处的离子迁移加速，形成微弱的导电通道。同时，封装树脂可能因热循环产生微裂纹，潮气侵入后进一步降低表面绝缘电阻。一台长期运行于户外通信基站的电源设备曾出现这样的故障：设备连续工作七年后，输入端Y电容的绝缘电阻从初始的10000MΩ以上下降至约500MΩ，导致对地漏电流从0.2mA上升至0.8mA，虽未立即突破3.5mA的限值，但已使整机安全裕量大幅缩减。在一次雷雨天气后的例行检测中，该Y电容在浪涌冲击下发生软击穿，共模噪声抑制能力骤降，变压器输出端的共模干扰幅值增加了近三倍，最终导致后级精密电路出现误动作。

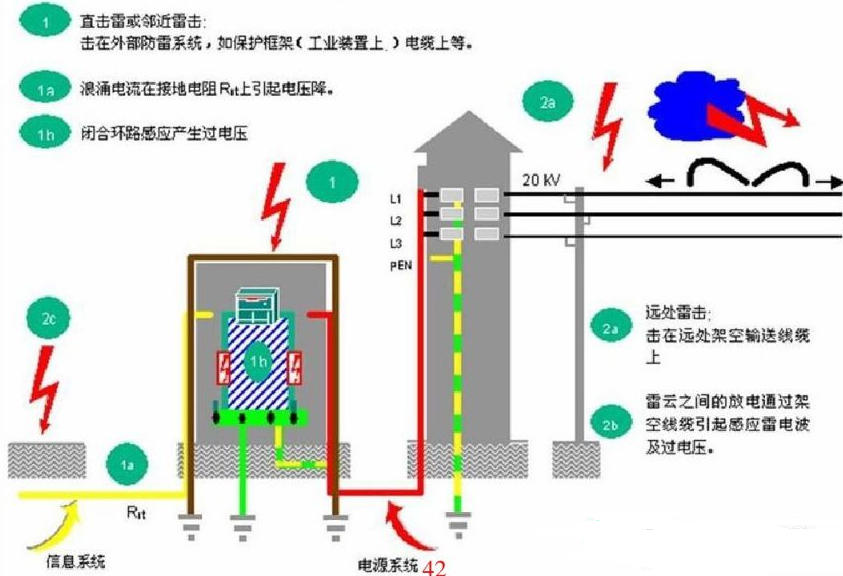

二、自愈效应的双面性金属化薄膜X电容具备独特的自愈特性：当介质中出现微小击穿点时，击穿点产生的热量使周围金属镀层迅速蒸发，形成绝缘隔离区，阻止短路发展。这一机制使X电容能够耐受一定次数的浪涌冲击而不失效。然而，每一次自愈都以消耗部分有效面积为代价。在电网质量较差的区域，设备可能频繁遭受雷击感应浪涌或电网操作过电压冲击，X电容反复自愈，容值呈阶梯式衰减。
平尚科技在一次针对某工业变频器现场故障的分析中发现，该设备连续运行八年后，输入端X2电容的容值从标称0.68μF衰减至0.41μF，衰减率高达40%，远超标准允许范围。进一步检查运行记录确认，该设备所在厂区供电线路老旧，每月平均遭受十余次幅值超过1kV的浪涌冲击。电容的有效面积被逐次消耗殆尽，最终差模滤波功能基本丧失，变压器输入侧出现明显的开关频率电流尖峰，导致磁芯饱和噪声增大、效率下降。这个案例揭示了自愈效应的隐性代价——它让电容在多次小能量冲击中“带病工作”，直到性能劣化到无法满足系统要求时才暴露问题。三、热应力加速老化进程安规电容的工作温度对其老化速率具有决定性影响。根据阿伦尼乌斯模型，温度每升高10℃，化学反应速率约增加一倍。在开关电源中，变压器本身就是主要热源之一，其磁芯和绕组的温升可通过热辐射和热传导传递给紧邻的安规电容。如果PCB布局时将X/Y电容紧贴变压器骨架或散热器布置，其实际工作温度可能比环境温度高出20℃-30℃，老化速度相应加快数倍。
平尚科技在安规电容的产品设计阶段即充分考虑了热老化因素。通过选用高纯度的聚丙烯薄膜基材和耐高温金属化层，将X电容的长期工作温度上限提升至110℃；Y电容则采用钛酸锶钡基复合陶瓷介质，在125℃高温下仍能保持绝缘电阻不低于初始值的50%。同时，平尚科技的安规技术体系强调电容与变压器的热隔离布局——建议在PCB设计时，在安规电容与变压器磁芯之间预留不小于5mm的空气间隙，或在二者之间布置低热导率的绝缘挡板。这些措施可将电容的实际工作温度降低10℃-15℃，使预期寿命延长两倍以上。四、老化对变压器可靠性的连锁影响安规电容老化对变压器的影响并非孤立事件，而是通过多条路径传导的系统性问题。首先，X电容容值衰减导致差模滤波性能下降，高频纹波电流进入变压器原边绕组。这些高频分量在磁芯中产生附加的涡流损耗和磁滞损耗，使变压器温升增加，进一步加速周边安规电容和电解电容的老化，形成恶性循环。其次，Y电容绝缘电阻下降后，共模噪声的回流阻抗升高，部分共模电流被迫通过变压器原副边之间的寄生电容耦合到副边。这不仅使输出端共模干扰加剧，还可能因共模电流在变压器绕组上产生额外的偏磁效应，降低磁芯的有效工作点，导致变压器效率下降和音频噪声增大。更为隐蔽的是，老化后的安规电容在耐压测试中的表现会显著劣化。一台已经运行多年的设备在年度安规复审时，施加AC 3750V耐压测试，原边对地Y电容发生击穿，导致整机返修。失效分析确认，该Y电容的绝缘电阻已从出厂时的50000MΩ降至不足200MΩ，高温高湿环境下介质内部的微裂纹扩展，最终在测试电压下彻底失效。五、面向长期可靠性的选型与管理策略基于上述老化机理分析，平尚科技提出以下工程建议，以最大限度延缓安规电容老化对变压器可靠性的冲击：- 选型阶段：对X电容，优先选用标称容值比设计需求高20%-30%的型号，为长期衰减预留裕量。对Y电容，在漏电流限值允许的前提下，选用容值稍大的型号，并优先选择Y1等级（脉冲耐压>8kV）而非Y2等级，以增强浪涌耐受冗余。
- 热管理：通过热仿真或实测确定变压器周边的温度分布，将安规电容布置在温度较低的区域。如果空间受限，可选用平尚科技耐高温系列电容（最高工作温度125℃）。
- 冗余设计：在关键应用中，可采用两颗X电容并联或两颗Y电容串联的冗余配置，确保单颗电容老化失效后，整体滤波功能和安全隔离仍能得到基本保障。
- 定期监测：对于长期连续运行的设备，建议每两年测量一次输入端X电容的容值和Y电容的绝缘电阻。当X电容容值衰减超过15%或Y电容绝缘电阻下降至初始值的30%以下时，执行预防性更换。
六、以可控老化换取可靠运行
安规电容的老化是物理规律，无法彻底消除，但可以通过科学的设计与管理将其控制在可接受的范围内。平尚科技以全系列安规认证产品为基石，结合对老化机理的深刻理解和丰富的工程适配经验，为国内电源厂商提供从初始选型到生命周期管理的完整支持——让每一颗安规电容在变压器输入级的漫长服役中，始终将参数漂移控制在安全边界之内，让变压器的长期可靠性建立在可预测、可管控的基础之上，而非依赖元器件的“侥幸长寿”。
