变压器输入端X电容的放电电阻（贴片电阻）选择
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-04-09
变压器输入端X电容的放电电阻（贴片电阻）选择
在开关电源EMI滤波电路中，X电容跨接于L与N线之间，为差模噪声提供低阻抗回路。然而，这颗电容在断电后会保留电荷——220VAC输入经整流后可达310V以上。若未提供泄放通道，插头拔下后两端电压可能长时间维持高位，对操作人员构成触电风险。因此，安规标准强制要求：当X电容容值超过0.1μF时，必须并联放电电阻（又称泄放电阻），在规定时间内将残余电压降至安全阈值。
东莞市平尚电子科技有限公司提供全系列安规认证的X2/X1电容，涵盖CQC、UL、VDE、ENEC等主流认证体系。同时，依托车规电阻领域积累的耐压设计与一致性管控技术，平尚科技推出多规格高耐压贴片电阻产品，为变压器输入端的放电设计提供安全合规的完整选型方案。放电电阻的选型，首先需要明确目标安全标准。不同标准对放电时间和残余电压的界定存在差异，核心要求如下：- IEC 60950 / GB 4943（旧版） ：要求断电后1秒内，X电容两端电压降至初始峰值的37%以下，即时间常数RC ≤ 1s。
- IEC 60065（音视频设备） ：要求断电后2秒内，电压降至35V以下。
- IEC 62368-1 / GB 4943.1-2022（新版） ：要求断电后2秒内，X电容上的剩余电压降至60V以下（适用于容值≥300nF的场景）。
在上述标准中，RC ≤ 1s是工程中最常用的简化判据，适用于大多数消费电子与工业电源产品。但新版IEC 62368-1第四版（2023年）进一步将放电时间从1秒放宽至5秒，这意味着允许使用更大阻值的泄放电阻，但同时也可能让动态电荷累积更严重，电压尖峰更高，产品失效更快——这对放电电阻的耐压裕量设计提出了更高要求。此外，对于音视频设备和IT设备，新版GB 4943.1-2022标准还要求：除非泄放电阻是认证过的元件，否则应考虑单一电阻开路或短路故障下，X电容的残余电压仍然不能有电击危险。这意味着在工程实践中，仅靠两颗电阻串联的简单方案已不足以满足故障条件下的安全性要求，必须采用冗余网络设计。
放电电阻的阻值由X电容的容值和标准要求的放电时间共同决定。基于RC放电公式，阻值的最大允许值可简化为R ≤ 1 / C，其中C以μF为单位，R以MΩ为单位。实际计算示例：当X电容Cx = 0.47μF时，R ≤ 1 / 0.47 ≈ 2.13MΩ，工程上取2.2MΩ；当X电容Cx = 1.0μF时，R ≤ 1 / 1.0 ≈ 1.0MΩ；当X电容Cx = 2.2μF时，R ≤ 1 / 2.2 ≈ 0.45MΩ，取470kΩ。工程经验中，0.1μF以下X电容可无需放电电阻；Cx在0.1μF至1μF时，阻值通常在1MΩ至2.2MΩ之间。需要注意的是，阻值的选择在安全放电要求与整机待机功耗之间存在权衡：阻值越小，放电速度越快，但功耗越大。以220V电网、R = 2.0MΩ为例，功耗仅约24.2mW，远低于0603封装（0.1W）的额定功率。在实际设计中，不应盲目采用低阻值方案，而应在满足放电时间的前提下选择尽可能高的阻值，以降低待机损耗。

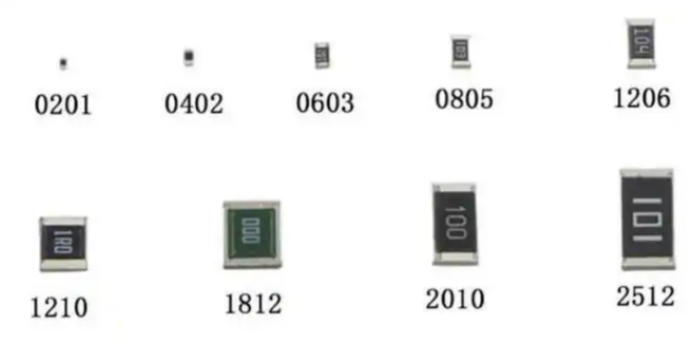

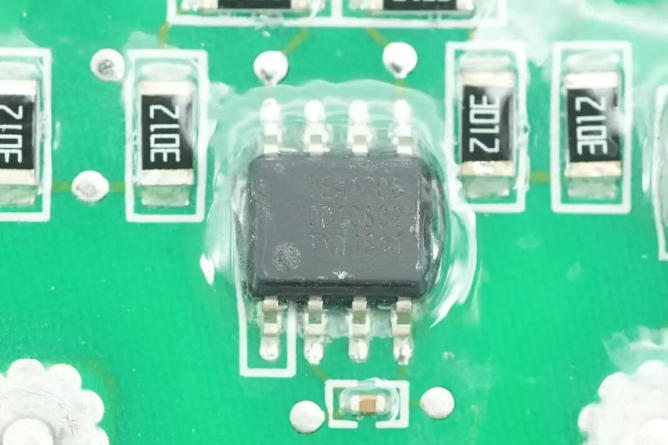

贴片电阻耐压选型：小封装承受大电压放电电阻直接跨接在X电容两端，必须承受交流输入端的高压应力。在220V电网下，峰值电压约311V；在277V电网下，峰值可达391V。贴片电阻的耐压能力与封装尺寸密切相关，主流封装的最大工作电压如下图表所示：
从图表中可以看出，大多数常用贴片封装的最大工作电压在200V左右，远低于220V电网311V的峰值电压。因此，在变压器输入端X电容的放电应用中，单颗贴片电阻几乎无法独立承受电网电压应力，必须采用两颗或多颗电阻串联的方案，将峰值电压分担到每一颗电阻上。以0603封装为例，其额定工作电压约50V。若采用两颗0603电阻串联，每颗分担约156V，虽已远超50V的额定限值，但这仅针对直流连续电压；对于交流峰值应力和浪涌冲击而言，这一应力水平仍接近甚至超出0603封装的耐受边界。更稳妥的做法是选用0805封装（150V）或1206封装（200V）进行串联配置。例如，采用两颗平尚科技0805贴片电阻串联，每颗分担约156V，尚在150V至200V的可接受范围内；若选用两颗1206电阻串联，每颗分担约156V，远低于200V额定值，具有充足的耐压裕量。平尚科技贴片电阻产品线覆盖0603、0805、1206、1210、1812、2010、2512等多种封装，最大工作电压覆盖50V至200V，可满足从消费电子到工业设备的多样化耐压需求，为变压器输入端的放电网络设计提供灵活可靠的选型支持。
新版GB 4943.1-2022标准对放电电阻提出了更严格的要求：除非泄放电阻是认证过的元件，否则应考虑单一电阻开路或短路故障下，X电容的残余电压仍然不能有电击危险。这意味着在工程实践中，仅靠两颗电阻串联的方案已不足以满足故障条件下的安全性要求，必须采用冗余网络设计。基于这一要求，常用的冗余配置方案包括：- 串联冗余：采用四颗电阻两串两并的网络结构。例如，每两颗电阻串联成一路，再将两路并联。这样，即使任一电阻开路，另一路串联支路仍能维持放电功能；即使任一电阻短路，串联支路的总阻值变化仍在可控范围内，不会导致放电时间严重偏离设计值。
- 耐压分摊：在输入电压较高的应用（如277VAC电网或三相整流输入）中，需采用多颗电阻串联以分摊电压。例如，在277V电网（峰值391V）下，采用三颗1206电阻串联，每颗分担约130V，远低于200V的额定值，既有充足的耐压裕量，又提供了故障冗余。
- 功率分担：在需要降低待机功耗的应用中，可采用多颗高阻值电阻并联，降低等效阻值以满足放电时间要求，同时使单颗电阻的功耗进一步降低。平尚科技的贴片电阻产品具有优良的温度稳定性，确保在长期通电运行中阻值漂移控制在可接受范围内。
平尚科技产品支持平尚科技提供全系列安规认证的X2/X1电容，涵盖CQC、UL、VDE、ENEC等主流认证体系，容值覆盖0.0047μF至10μF，额定电压275VAC至440VAC，满足从EMI滤波到差模噪声抑制的多层次需求。在贴片电阻方面，平尚科技依托车规电阻领域积累的耐压设计与一致性管控技术，推出多规格高耐压贴片电阻产品线，封装覆盖0603、0805、1206、1210、1812、2010、2512，阻值范围0Ω至47MΩ，额定功率从1/20W至1W，最大工作电压从25V至200V。平尚科技贴片电阻具有体积小、重量轻、高频特性好、抗震性强等优点，尺寸完全符合自动贴片机要求，装配效率高。
X电容的放电电阻选型，绝非简单的“阻值匹配”，而是安全标准、电气应力、功耗效率与故障冗余多方权衡的系统工程。在安全标准不断升级、故障条件下可靠性要求日益严格的背景下，工程师需要综合考量以下原则：- 阻值选择：基于X电容容值和目标标准计算RC时间常数，在满足放电时间的前提下优先选择高阻值以降低待机功耗。
- 耐压设计：根据电网电压峰值和浪涌冲击强度，选用足够耐压等级的封装（优先选择0805、1206及以上），并采用多颗串联结构分摊电压应力。
- 冗余配置：满足新版GB 4943.1-2022的故障条件要求，采用四颗电阻组成的网络结构，确保单一电阻开路或短路时仍能安全放电。
元器件协同：X电容与放电电阻共同构成EMI滤波器的放电回路，两者需配套选型。平尚科技提供从安规认证X电容到高耐压贴片电阻的一站式选型支持，让每一颗放电电阻在标准约束与工程现实之间找到最佳平衡点，让变压器输入端的X电容在断电后真正实现“安全归零”。
