直插转贴片，薄膜电容的SMD化之路为何成为AI储能模块小型化的最后障碍？

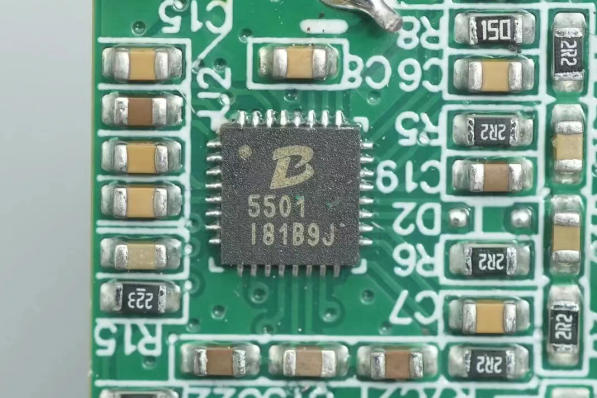

AI储能模块的小型化，正在逼近一个物理极限。PCS控制板、BMS主控板、DC-DC变换器——这些模块的PCB面积被一压再压。贴片电阻、贴片电容、贴片电感早已全面SMD化，功率半导体的封装也在从TO系列向DFN、SMD演进。唯独薄膜电容，在这个小型化的浪潮中步履蹒跚。
薄膜电容的封装技术从径向引线到SMD表面贴装的演变，反映了电子行业向小型化和自动化的趋势。SMD封装因寄生电感较低，在高频滤波和信号耦合场景更具优势，紧凑尺寸尤其适合空间受限的便携设备。理论上，SMD化应该是薄膜电容小型化的“助推器”——但现实是，在AI储能的高压大功率场景中，SMD薄膜电容反而成了模块小型化的“最后障碍”。SMD化的吸引力：空间与效率的双重红利SMD表面贴装技术采用无引线设计，电容体直接贴附在电路板表面，支持自动化生产。相比直插封装，SMD可节省70%以上板面积。在AI储能模块这种“寸土寸金”的PCB上，70%的面积节省意味着可以在同样的板面上布置更多的功率通道，或者为散热铜箔留出更大的空间。在低压、小容量的信号滤波场景中，SMD薄膜电容已经证明了其价值。直流薄膜贴片电容器具有超小的尺寸，从0603EIA到庞大的6039EIA，适用于电压为400Vdc以内的功率薄膜应用。但对于AI储能DC-DC模块的高压直流母线——600V至1500V、容量需求数十至数百微法——SMD薄膜电容的局限性就暴露出来了。障碍一：容量密度天花板薄膜电容采用金属化聚丙烯（BOPP）为介质，耐压高达1000VDC以上。但BOPP薄膜的介电常数远低于陶瓷材料，意味着在相同体积下，薄膜电容的容量远低于MLCC。在低压段（63V以下），MLCC可以通过叠层技术将容量做到微法级甚至数百微法。但在高压段（600V以上），MLCC的容量急剧下降——1000V耐压的MLCC通常只有纳法级。薄膜电容在高压段的容量密度优势是相对的，但绝对体积依然偏大。平尚科技薄膜电容DC-Link方案采用超薄（2μm）金属化聚丙烯薄膜，单位体积储能密度达300μF/mm³，寿命可达15年。但在1500V/110μF的规格下，单颗薄膜电容的物理尺寸仍然远大于同规格的铝电解电容。
障碍二：SMD封装的耐压与散热瓶颈直插薄膜电容的引脚间距大，爬电距离和电气间隙天然充足。以常见的径向引线薄膜电容为例，引脚间距可达15mm至27.5mm，在1500V系统中可以轻松满足加强绝缘的爬电距离要求。SMD封装的焊盘间距受限于封装尺寸，爬电距离先天不足。在1500V储能系统中，SMD薄膜电容的爬电距离往往需要通过PCB开槽或增加绝缘涂层来弥补——这些措施要么增加制造成本，要么牺牲小型化的初衷。散热是另一个瓶颈。直插薄膜电容的引脚本身就是导热通道，热量可以从芯片通过引脚传导到PCB焊盘再散出去。SMD薄膜电容的散热路径更短——热量从芯片→底部焊盘→PCB铜箔→环境。短路径意味着热量更快地传导到PCB，但PCB必须承担起散热片的功能。如果PCB的散热铜箔面积不足，SMD薄膜电容的热量就会“堵”在封装底部，结温急剧上升。在AI储能DC-DC模块的高压母线场景中，薄膜电容承受的纹波电流可达数十安培，发热量可观。SMD封装的热阻劣势在这个场景中被成倍放大。障碍三：机械强度与振动耐受AI储能系统的部署环境涵盖户外光伏电站、工业园区、甚至海上平台，振动和冲击是常态。直插薄膜电容的引脚贯穿PCB，形成机械锚定，在高振动环境中表现更稳定。SMD薄膜电容仅靠焊盘固定在PCB表面，在持续振动下存在焊点疲劳开裂的风险。虽然可以通过底部填充胶加固，但这又增加了制造工序和成本。障碍四：高压大容量SMD薄膜电容的“市场真空”目前市面上的SMD薄膜电容主要集中在低压（400Vdc以下）、小容量（数微法以下）的区间。400Vdc以上、容量超过10μF的SMD薄膜电容，选型范围极其有限。多数薄膜电容制造商仍以直插封装为主力产品线，SMD产品线仅覆盖信号滤波和低压电源场景。

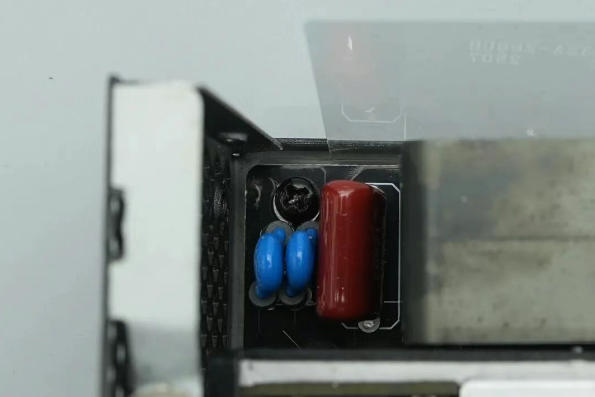

平尚科技在薄膜电容领域的产品布局以DC-Link应用为核心，但高压大容量产品仍以直插封装为主。平尚科技薄膜电容可承受高有效电流（高可达1Arms/μF）、dv/dt达100V/μs、ESL电感量小、充放电速度快、能承受1.5倍于额定电压的过压。这些参数在AI储能DC-DC模块的高压母线场景中具有显著优势，但封装形式的选择——直插还是SMD——仍然受限于上述技术瓶颈。薄膜电容的SMD化之路，在低压小容量场景中已经走通，但在AI储能的高压大功率场景中，容量密度、耐压爬电、散热路径和机械强度的四重瓶颈让SMD封装望而却步。不是厂商不想做SMD，是物理规律不允许——BOPP薄膜的介电常数就那么大，1500V的爬电距离就必须那么宽，数十安培的纹波电流就必须有足够的散热面积。平尚科技这颗直插薄膜电容，在AI储能DC-DC模块的高压母线上守住的不是“小型化”的潮流，而是“高压大电流就得有足够体积”的物理底线。SMD化的路还在走，但走到高压大功率的终点之前，直插还得再撑一阵。
