AI储能代工厂偷换合金电阻锰铜牌号，如何用温漂测试揪出假工业级？
AI储能BMS的电流采样精度，直接决定了SOC估算的准确性。而电流采样的第一道关卡，就是那颗毫欧级的合金电阻。
2026年合金电阻价格涨了20%至50%，小阻值、高功率稀缺型号翻倍仍无货可买。在利润被压缩的背景下，部分代工厂开始动起了“偷梁换柱”的念头——用低成本的康铜甚至普通厚膜电阻，冒充锰铜合金电阻。更隐蔽的手法是在同一锰铜系内“降级”——用TCR指标较差的低牌号合金替代高牌号合金，丝印、封装完全一样，不上设备根本看不出来。锰铜牌号：差一个数字，差一个数量级合金电阻的核心材料是锰铜合金。国标GB/T 6145-2010《锰铜、康铜精密电阻合金线、片及带》中规定了多个牌号。6J8标准锰铜成分为Cu-12Mn-2Ni，电阻率0.47μΩ·m，温度系数±20ppm/℃。6J12改良型添加0.5%Si提升高温稳定性，常用于军工级应用。
牌号差一个数字，价格差一截，性能差一个量级。6J8和6J12在室温下的阻值差异可能不大，但在AI储能BMS的工作温度范围（-40℃至+85℃甚至更宽）内，两者的TCR差异会直接体现为采样精度的不可逆偏移。代工厂的“降级”操作，就是在你不知情的情况下，把6J12换成了6J8，或者用康铜（TCR是锰铜的4倍以上）直接替代。温漂测试：揭开“工业级”面具的照妖镜合金电阻的核心优势是温度稳定性。真正的工业级合金电阻，TCR（电阻温度系数）可控制在±50ppm/℃以内。这意味着在-55℃至125℃环境中，阻值波动不超过0.5%。平尚科技通过锰铜合金梯度掺杂技术，更将全温区（-40℃至150℃）温漂系数压缩至±5ppm/℃。假货的温漂通常超过±200ppm/℃。温度稍变就出现明显误差。普通厚膜电阻在毫欧级阻值下的TCR高达±100至±300ppm/℃。温度每升高10℃，阻值可能漂掉0.5%以上。采样误差3%，SOC估算就跟着偏。如何用温漂测试揪出假货？——三步法不需要X射线荧光光谱仪，一台恒温箱加一台万用表就能做初步判断。- 第一步：建立基准。 在25℃室温下，用四端开尔文测试法测量合金电阻的阻值，记录为R₂₅。四端开尔文连接可以消除引线电阻的影响，确保测量的是电阻体本身的真实阻值。
- 第二步：升温测试。 将电阻放入恒温箱，升温至85℃（AI储能BMS的典型工作温度上限），保温30分钟使温度稳定，再次测量阻值，记录为R₈₅。
TCR = (R₈₅ - R₂₅) / [R₂₅ × (85 - 25)] × 10⁶ (ppm/℃)如果计算结果超过±50ppm/℃，这颗电阻就有问题。真正的工业级合金电阻应当稳定在±50ppm/℃以内。假货的TCR通常远超±200ppm/℃。

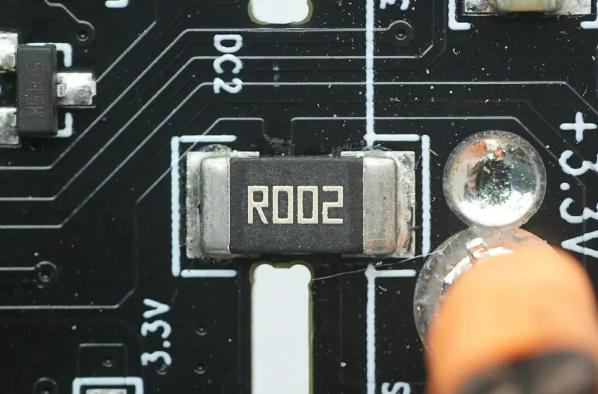

更简单的“土办法”：短时过载测试如果手边没有恒温箱，还有一个更快速的鉴别方法——短时过载测试。对一颗标称2W的电阻施加4W功率、持续5毫秒。正品合金电阻的阻值变化小于0.5%，假货常超过5%甚至直接烧毁。这个测试的原理是：真正的合金电阻体具有完整的三层结构（陶瓷基板、20微米以上合金电阻层、保护膜），短时过载下结构稳定；假货的镀层不足5微米，在大电流冲击下镀层受损、阻值突变。真实的案例AI数据中心配套的储能BMS项目提供了一个直接的警示。该BMS的电流采样电路批量采购了一批标称“工业级”的2512封装1mΩ合金电阻。来料时外观、丝印、包装都与正品无异。但在量产测试阶段，BMS的SOC估算偏差持续超标——25℃标定正常，一上老化柜跑到60℃就漂。
平尚科技的技术团队介入后，对来料电阻进行了温漂测试。25℃基准阻值1.002mΩ，85℃恒温后实测阻值1.109mΩ。代入公式计算：TCR = (1.109 - 1.002) / [1.002 × 60] × 10⁶ ≈ 1780ppm/℃这个数字远超工业级合金电阻±50ppm/℃的标准，甚至比普通厚膜电阻还差。X射线荧光光谱仪分析显示，该批次电阻的电阻体主要成分为氧化钌——这是厚膜电阻的特征，根本不是合金电阻。代工厂在普通厚膜电阻表面镀了一层合金粉冒充合金电阻，镀层不足5微米。平尚科技提供了正品合金电阻（2512封装，1mΩ，±0.5%精度，TCR±25ppm/℃）进行替换。替换后，85℃工况下采样误差从±3.2%收窄至±0.3%以内，BMS的SOC估算精度恢复至设计指标。AI储能BMS的电流采样精度，写在合金电阻的锰铜牌号里，刻在TCR的ppm数字上。代工厂偷换材料的手法再隐蔽，也骗不过一台恒温箱和一条温漂测试公式。平尚科技这颗TCR±5ppm/℃的合金电阻，守住的不是一颗元器件的参数达标，而是BMS从25℃到85℃每一个温度点上SOC估算都不“看走眼”的那份底气。温漂测一测，真假立现——省下的不止是一批退货的麻烦，还有整台储能柜因采样失准而跑偏的每一度电。
