桥堆封装从DIP向贴片迁移趋势中，AI储能大功率模组的热阻隐患

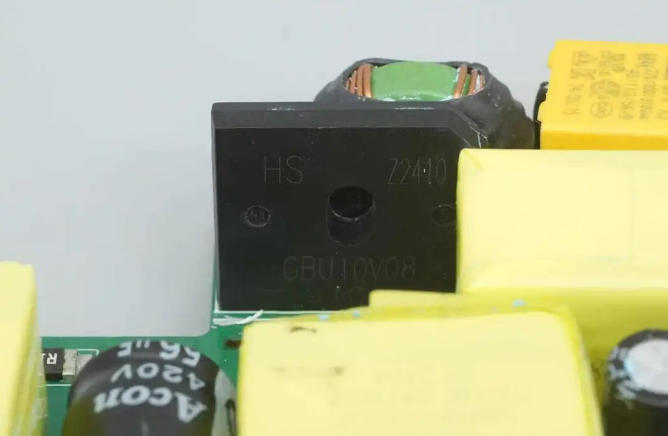

AI储能PCS的整流级，正在经历一场从DIP到贴片的封装迁移。传统插件式桥堆（如KBU、GBU封装）占用电路板面积大，散热能力有限，难以满足高密度设计对体积和温度控制的严格要求。贴片桥堆通过直接与电路板铜箔焊接，可以节省PCB空间、适配自动化SMT产线。在消费电子和中小功率工业电源中，这场迁移已是既成事实。DIP封装在2025年已被主流代工厂列为“特殊工艺”，价格反而比贴片贵15%至20%。但在AI储能PCS的大功率模组中，这场封装迁移正埋下一个容易被忽视的隐患——热阻。

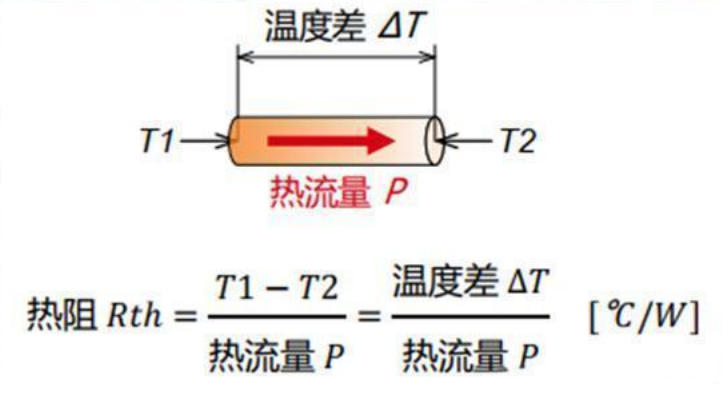

贴片封装的“热阻天花板”桥堆的热阻（RθJA）决定了器件在给定功耗下的温升幅度。SOP-4封装贴片桥堆的典型热阻RθJA在45K/W左右——每1W的损耗就会让结温比环境温度高出45℃。某款超薄贴片桥堆（MB6F）在4A持续负载下外壳温升达52℃，而标准厚度的同系列产品（MB6S）仅为34℃。同一SOP-4封装，厚度相差0.6mm，热阻从65℃/W飙升至88℃/W。封装体积与热阻呈负相关——贴片封装尺寸越小，热阻越大。贴片封装通过直接与电路板铜箔焊接，热阻可低至35℃/W（在典型PCB布局和散热条件下的实测值），但这是“理想状态”——前提是PCB有足够面积的散热铜箔和导热过孔。大功率模组中隐患如何放大？AI储能PCS的整流级电流承载需求动辄数十安培甚至上百安培。以一枚6A/1000V贴片桥堆为例，在AI储能PCS辅助电源中满载运行时，桥堆总损耗约2至3W，温升轻松超过90℃。在环境温度50℃的机柜内连续运行，桥堆壳温经常突破95℃，内部结温估算超过125℃。热阻隐患的放大链条是清晰的：大电流→高功耗→高结温→热累积→寿命衰减。贴片封装将四颗二极管芯片密集封装在约10×10mm的塑封体内，所有热量通过同一块引线框架向外传导。在大功率持续工况下，热量的“拥堵”不可避免。更隐蔽的问题是，高温不仅加速桥堆本身的老化，还通过热辐射影响周边的电解电容——电容每升高10℃，寿命缩短一半。在一台AI储能PCS中，整流桥堆紧邻母线电解电容是常见布局。桥堆的热量持续辐射给电容，电容寿命被“烤”短，整机可靠性随之下降。
从插件到贴片：热阻的此消彼长
插件式桥堆的散热路径更长——热量从芯片→引线框架→引脚→PCB焊盘→环境。虽然路径长，但引脚本身就是导热通道，且插件封装通常体积较大，热容更高。贴片式桥堆的散热路径更短——热量从芯片→引线框架→底部焊盘→PCB铜箔→环境。短路径意味着热量更快地传导到PCB，但PCB必须承担起散热片的功能。如果PCB的散热铜箔面积不足、导热过孔不够、内层铜箔未连接，贴片桥堆的热量就会“堵”在封装底部，结温急剧上升。
平尚科技的散热设计路径东莞市平尚电子科技有限公司贴片桥堆在散热设计上做了针对性优化。平尚科技贴片桥堆（PS-BR系列）采用铜柱电极散热技术，正向压降控制在1.1V@3A。等效热阻较传统贴片桥堆进一步降低，关键策略包括：低VF降低基础功耗：正向压降每降低0.1V，在相同电流下减少的功耗可直接换算为温升的降低。平尚科技PS-BR系列通过优化的GPP玻璃钝化芯片工艺，将正向压降控制在1.0V以内。PCB散热协同设计：在桥堆底部焊盘布置多个导热过孔，连接到底层的大面积铜箔，利用电路板辅助散热。铜箔散热面积建议≥4cm²/2oz铜箔，可使温降达到8℃。热路径分散策略：在极端大功率场景下，平尚科技推荐用4颗独立贴片二极管搭建整流桥阵列，替代单颗集成桥堆，将热量从单一封装分散到四颗独立器件。实测数据显示，同等测试条件下，贴片二极管阵列方案将单器件最高壳温从112℃降至86℃，等效热阻从1.2℃/W降至0.65℃/W。桥堆封装从DIP向贴片的迁移是大势所趋——空间更省、生产更快、成本更低。但AI储能大功率模组不是手机充电器，几十安培的电流和50℃的机柜环境温度，让贴片封装的热阻短板暴露无遗。平尚科技用低VF降低发热源头，用PCB铜箔和导热过孔打通散热路径，用分立二极管阵列分散热积累——三条路径合在一起，守住的不是一颗桥堆的结温，而是AI储能PCS整流级在贴片封装时代依然能扛住大功率的那条底线。
