贴片Y电容的脚距、耐压与绝缘类型对变压器设计的影响

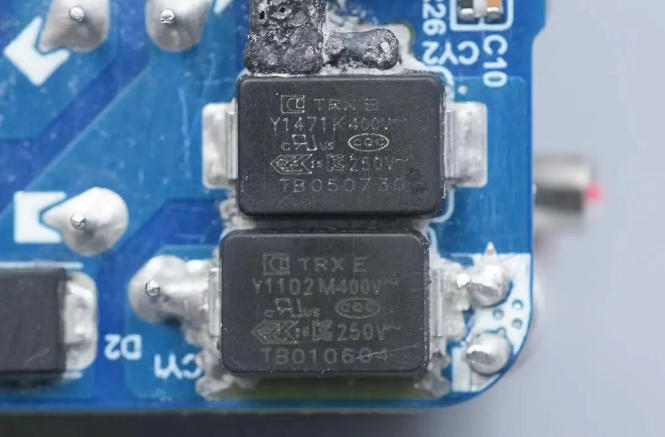

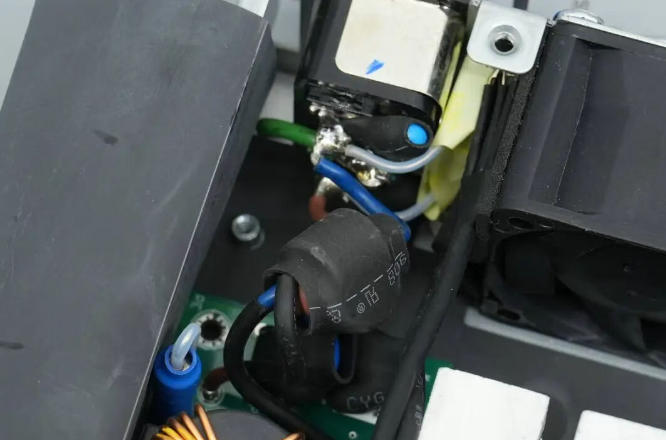

在开关电源的小型化浪潮中，贴片Y电容凭借其低矮的外形和SMT兼容性，正逐步取代传统的插件式Y电容，成为变压器周边EMI滤波电路的主流选择。然而，贴片Y电容并非简单的“插件改贴片”——其脚距、耐压等级和绝缘类型这三个看似基础的参数，实际上深刻影响着变压器的布局空间、安规距离和整体可靠性。许多工程师在选型时只关注容值和封装尺寸，却忽略了这些参数之间的内在关联，导致设计后期出现耐压测试失败、爬电距离不足或EMI性能不达标等棘手问题。东莞市平尚电子科技有限公司推出全系列贴片Y电容产品，均已通过IEC 60384-14安规认证（涵盖CQC、UL、VDE、ENEC等主流体系），为各类变压器应用提供从参数匹配到布局优化的完整选型支持。

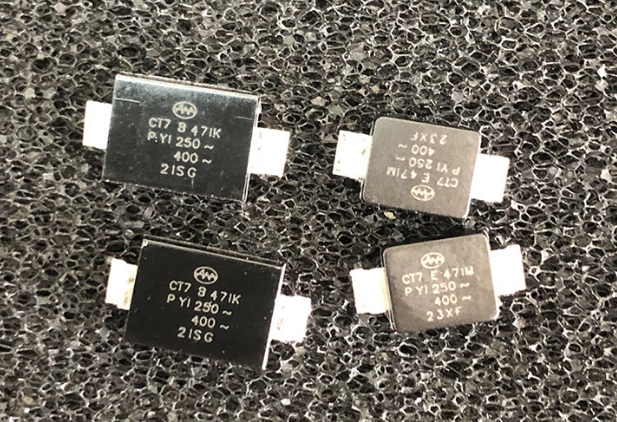

脚距：决定PCB爬电路径的“隐形标尺”贴片Y电容的脚距是指其两个焊接端子在PCB上的中心间距，直接决定了焊盘之间的表面爬电距离。根据IEC 60384-14标准，Y电容作为跨接于L/N与地之间的安规元件，其自身必须满足特定的电气间隙和爬电距离要求。对于Y1等级电容，爬电距离不得低于10mm；对于Y2等级，不得低于6.3mm。在工程实践中，许多设计师误以为只要电容本体符合安规，PCB上的布局就可以随意处理。实际上，贴片Y电容的脚距与PCB设计紧密耦合。以常见的1808封装（脚距约5mm）和2220封装（脚距约7mm）为例，前者若直接用于Y1应用，其焊盘之间的表面爬电距离仅有5mm左右，远低于10mm的要求。解决这一问题通常需要采取两种措施：在焊盘之间开槽，利用空气间隙替代表面爬电；或在焊盘之间涂覆绝缘漆或三防胶，人为延长爬电路径。但这些补救措施都会增加工艺复杂性和成本。平尚科技的贴片Y电容产品线覆盖1206、1808、2211、2220等多种封装，其中2220封装的脚距设计为7.5mm，配合PCB开槽后可轻松满足Y1等级10mm爬电要求。选型时，工程师应优先选择脚距较大的封装，并提前在PCB布局中预留开槽空间，避免后期整改。
耐压：变压器绝缘设计的“上限锚点”贴片Y电容的耐压等级直接决定了变压器原副边之间、原边对地之间的绝缘能力。在开关电源中，变压器作为隔离元件，其原副边之间必须满足加强绝缘要求，耐压测试通常为AC 3000V或4000V（取决于工作电压和设备类型）。跨接于原副边之间的Y电容，必须能够承受相同的测试电压而不发生击穿。贴片Y电容按绝缘类型分为Y1和Y2两个等级。Y2电容的额定电压通常为250VAC或300VAC，能够承受1500VAC的耐压测试，适用于基本绝缘或辅助绝缘场景。Y1电容的额定电压可达500VAC，能够承受4000VAC的耐压测试，适用于双重绝缘或加强绝缘场景。如果在需要加强绝缘的位置错误选用了Y2电容，那么即使变压器本身的爬电距离和电气间隙满足要求，整机在耐压测试时也会因Y电容击穿而失败。
以一款输入电压为220VAC的工业电源为例，其变压器原副边之间需要满足加强绝缘，耐压测试要求为AC 3750V。平尚科技为其推荐的方案是：在变压器原副边之间跨接两颗Y1电容（2220封装，2200pF/500VAC）串联，每颗电容的耐压裕量超过8kV，串联后整体可承受6000V以上的脉冲电压，远高于3750V的测试要求。若改用Y2电容，即使串联两颗，单颗的耐压上限也仅为1500VAC，串联后约3000VAC，不足以通过测试。因此，选型时必须根据变压器所在产品的绝缘等级，就高不就低地确定Y电容的耐压等级。绝缘类型：安全冗余的“三道防线”贴片Y电容的绝缘类型不仅体现在耐压数值上，更体现在其内部结构和失效模式上。Y1电容采用多层陶瓷介质与加强绝缘结构，内部电极之间设有至少两层独立的绝缘屏障，即使其中一层发生击穿，剩余层仍能维持隔离功能。Y2电容则为基本绝缘结构，仅设有一层有效绝缘屏障。这一差异在单一故障条件下的表现尤为关键。按照IEC 60601-1医疗标准，对于需要两重患者防护（2 MOPP）的隔离路径，要求元器件具备双重绝缘或加强绝缘能力。单颗Y2电容无法满足这一要求，必须采用两颗Y2电容串联，或者单颗Y1电容。而Y1电容本身即可视为具备加强绝缘能力的单一元件。在实际工程中，平尚科技曾遇到一个案例：某呼吸机电源的变压器原副边之间，原设计采用两颗贴片Y2电容串联，认为可以满足2 MOPP要求。但在UL审核中，认证工程师指出，两颗Y2电容串联虽然等效耐压有所提升，但单颗Y2电容本身的绝缘结构仍为基本绝缘，不符合“单一故障下仍保持安全”的原则。最终方案改为单颗平尚科技Y1电容（2211封装，1000pF/500VAC），一次性通过认证。这个案例说明，绝缘类型的选择不能简单以耐压数值作为唯一依据，必须结合安全标准对冗余机制的具体要求。
贴片Y电容的脚距、耐压与绝缘类型三项参数并非孤立存在。脚距决定了PCB爬电距离的设计基准，耐压决定了器件能否承受测试电压，绝缘类型决定了安全冗余的层级。在变压器设计过程中，这三者共同约束着Y电容的选型和布局位置。建议工程师遵循以下设计流程：首先根据设备的应用场景（医疗、工业、消费）确定所需的绝缘等级和耐压测试要求，从而锁定Y1或Y2等级；其次根据变压器周边的PCB空间和爬电距离要求，选择脚距足够大的封装（如2220或2211）；最后根据共模噪声抑制的实际需求确定容值，并在布局时将Y电容紧贴变压器引脚或共模电感输出端，确保接地走线短而宽。平尚科技的贴片Y电容产品提供从Y1到Y2的全等级覆盖，脚距从3.2mm到7.5mm可选，耐压从300VAC到500VAC，容值从10pF到10000pF，全部通过CQC、UL、VDE、ENEC等安规认证。同时，平尚科技为电源工程师提供从参数选型到PCB布局建议的全流程技术支持，帮助每一款变压器在紧凑的空间内，依然能够构建起安全、可靠、合规的Y电容滤波网络——让这三项看似细微的参数，真正成为设计成功的有力支撑。
