安规电容在变压器浪涌测试中的耐受能力
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-04-08
安规电容在变压器浪涌测试中的耐受能力
在开关电源的EMC测试中，浪涌抗扰度试验——即雷击浪涌测试——是检验设备在电网波动和雷电瞬变过电压下能否稳定运行的关键环节。变压器作为电源系统的核心能量转换单元，其输入端跨接的安规电容（X电容与Y电容）直接承受着浪涌电压的冲击。当数千伏的浪涌脉冲经由电力线涌入设备，安规电容的耐受能力决定了其是成为保护变压器的“第一道防线”，还是在过电压应力下失效甚至引发二次故障。东莞市平尚电子科技有限公司深耕安规电容领域多年，全系列X2/X1及Y2/Y1安规电容均已通过CQC、UL、VDE、ENEC等国际主流安规认证，为变压器输入端EMI滤波提供从浪涌耐受到失效模式管控的全流程保障。

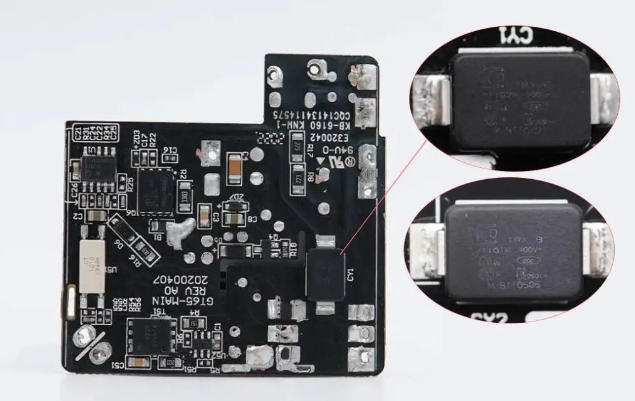

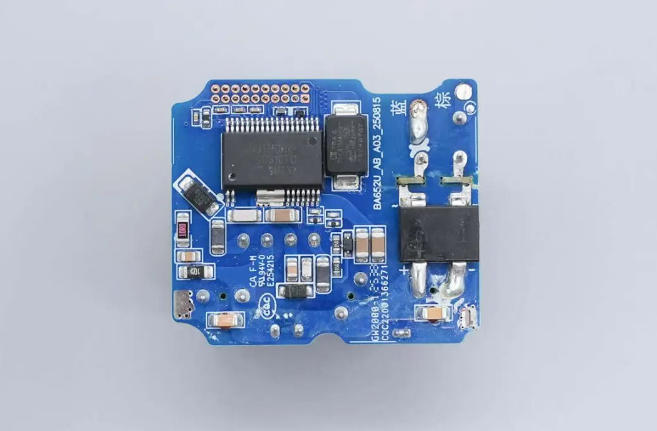

根据IEC 61000-4-5标准（国内等同采用GB/T 17626.5），浪涌抗扰度试验模拟雷击或电力系统切换产生的瞬态过电压，采用1.2/50μs电压波和8/20μs电流波的组合波形式。试验等级根据严酷程度分为5级：1级（0.5kV）、2级（1kV）、3级（2kV）、4级（4kV）和X级（特殊等级）。对于户外部署或工业环境中的设备，通常要求通过3级或4级测试，这意味着安规电容必须能够承受高达2kV甚至4kV的浪涌脉冲冲击。X电容的浪涌耐受机制跨接在L-N线之间的X电容是差模浪涌的主要承受者。其核心耐受能力来源于金属化聚丙烯薄膜的自愈特性：当局部介质在过电压下发生击穿时，击穿点产生的热量使周围金属镀层迅速蒸发，形成绝缘隔离区，阻断漏电流通路，防止发展为永久性短路。平尚科技的X2电容在275VAC额定电压下具备超过2.5kV的峰值脉冲耐受能力，而X1等级电容的峰值脉冲耐受更可达到4kV以上。在UL/ENEC等安全认证的浪涌测试中，X电容需承受规定次数的浪涌冲击后仍能保持容值在初始值的80%以内，且不得出现外壳开裂、端子脱落等物理损伤。

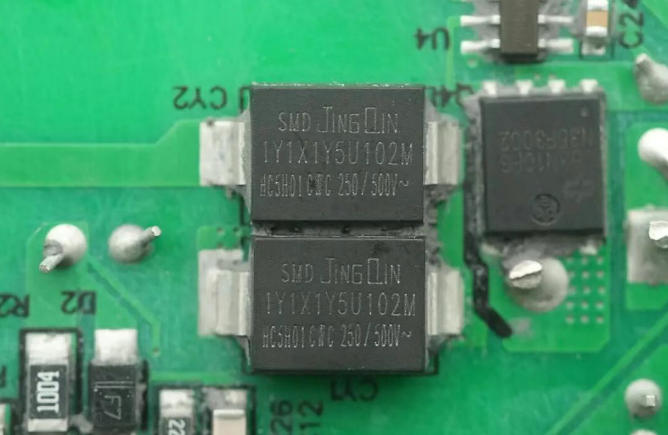

然而，浪涌能量的积累可能导致自愈机制的耗竭。以某通信设备制造商的一款户外电源为例，该产品在初期通过4kV浪涌测试认证后投入批量生产。运行约两年后，部分返修品被发现输入级X电容容值从标称的0.47μF降至0.29μF，电容外壳出现轻微鼓包。失效分析确认，产品长期暴露于雷雨多发区域，在数百次累积性电网浪涌冲击中，X电容反复自愈消耗了大量有效面积，最终容值衰减超出标准允许范围，导致差模滤波功能退化，变压器输入侧纹波增大、EMI性能劣化。这一案例印证了浪涌耐受并非“一次性”指标，长期运行中的重复应力对X电容构成的挑战往往被低估。Y电容的浪涌耐受与安全冗余跨接于L/N线与地线之间的Y电容在浪涌测试中面临更为严苛的考验。与X电容不同，Y电容的失效模式被严格限定为开路——一旦击穿短路，将导致设备外壳带电，引发触电风险。因此，Y电容的安全设计采用了多层冗余结构：Y2电容具备基本绝缘能力，峰值脉冲耐受不低于5kV；Y1电容则适用于加强绝缘，脉冲耐受能力超过8kV，广泛用于医疗设备和高可靠性场景。平尚科技的Y1系列安规电容在通过4kV AC/1min耐压测试的基础上，对8kV雷击浪涌的耐受能力经过批量化验证，确保单次极端冲击下不发生贯穿性击穿。

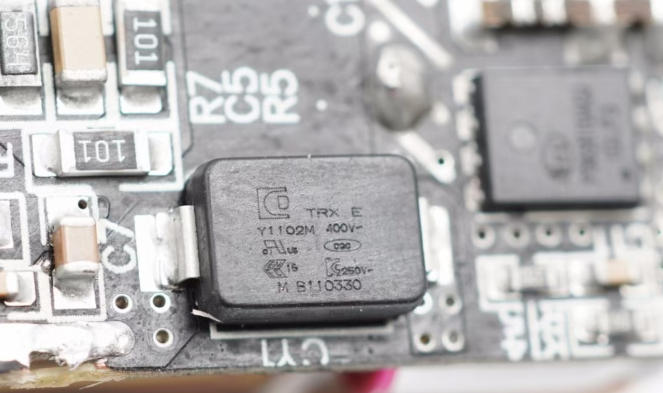

Y电容的耐受能力与其介质材料直接相关。陶瓷介质Y电容在高温高湿环境下可能因离子迁移或介质老化导致绝缘电阻下降，使浪涌冲击下的耐压裕量逐年缩减。平尚科技在Y电容制造中采用高纯陶瓷粉体与精密叠层工艺，将介质缺陷率控制在极低水平，并通过UL/VDE认证体系中规定的湿热循环测试和浪涌冲击加速寿命试验，确保产品在变压器输入级的长期服役中始终保有充足的耐压冗余。两种失效模式的本质差异从失效后果来看，X电容与Y电容在浪涌测试中的表现截然不同。X电容由于金属化薄膜自愈特性，浪涌导致的局部击穿往往呈现为开路失效——电容容值逐步衰减，但电路不会短路。这种衰减可能持续数月甚至数年，直到滤波功能丧失后，设备才会因EMI超标而暴露问题。而Y电容在浪涌中若发生击穿，则直接呈现为低阻抗通路——即使内部介质尚未完全熔穿，绝缘电阻的显著下降也会导致漏电流急剧增大，轻则触发漏电保护开关跳闸，重则在医疗设备等场景中直接违反安全规范。在实际工程案例中，某国产家电品牌的电源适配器在雷击浪涌测试中出现了X电容外壳炸裂、周边PCB碳化的现象。失效分析结论为：该X电容在生产过程中存在薄膜介质卷绕不均匀的工艺缺陷，导致局部电场集中，在3kV浪涌冲击下击穿点产生的热量超出自愈能力范围，引发热失控。这一案例凸显了安规电容制造一致性的重要性——即使通过安规认证的产品，批次间的工艺波动仍可能导致浪涌耐受能力的显著差异。基于浪涌耐受能力与失效模式的双重考量，安规电容的选型应遵循以下原则：电压降额设计：在220VAC电网输入中，X电容额定电压应不低于275VAC，且建议按工作电压≤80%额定电压的原则留足裕量。在雷击频发或电网不稳定的区域，优先选用X1等级电容。等级就高不就低：对于需要加强绝缘的场景（如医疗设备或户外工业设备），Y电容必须选用Y1等级，其8kV以上的脉冲耐受能力为浪涌冲击提供了充足的安全边界。即使成本敏感的应用，也建议预留一级裕量——例如在Y2满足基本要求的情况下选用Y1，以应对长期服役中老化带来的耐压裕量衰减。多级防护协同：安规电容不应单独承担浪涌吸收任务。在变压器输入端，X/Y电容应与压敏电阻、TVS管等浪涌抑制器件构成分级防护网络：X电容负责吸收高频低能分量，压敏电阻或TVS管处理低频高能冲击，协同降低单颗电容的应力负担。关注认证与批次一致性：选购安规电容时应确认产品具备目标市场所需的UL、VDE、CQC等安规认证标识。平尚科技通过全自动化生产线与严格的批次抽检流程，确保每批次X/Y电容的耐压一致性、容值精度和自愈特性符合认证标准要求，为变压器输入端提供可追溯的品质保障。
变压器的浪涌防护并非依赖某一只安规电容的“孤军奋战”，而是X电容与Y电容在各自路径上协同筑起的防线。平尚科技以全系列安规认证产品线为基石，结合对IEC 61000-4-5标准的深刻理解与丰富的工程适配经验，为国内电源厂商提供从浪涌耐受参数匹配到失效模式风险评估的完整支持——让每一颗安规电容在雷击浪涌的冲击下，都能守住变压器的输入端，将瞬态过电压拒之门外。
