医疗设备变压器中安规电容的漏电流特殊限制与Y2/Y1选型差异

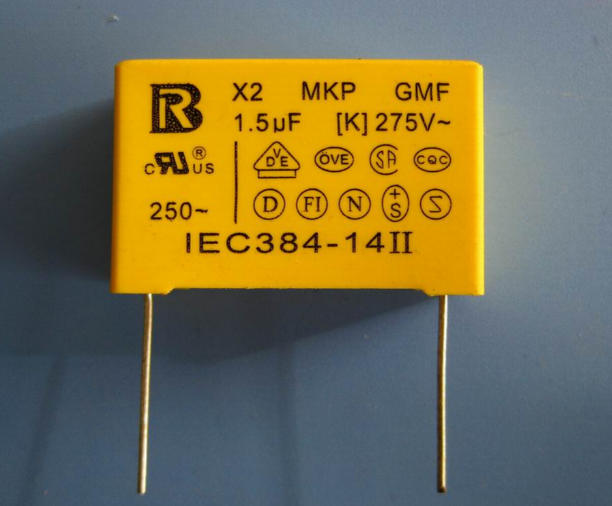

在医疗电子设备领域，变压器不仅是能量转换的核心部件，更是电气安全隔离的关键屏障。而跨接于变压器原副边或原边对地之间的安规电容——Y电容，则承担着共模噪声抑制与电气安全防护的双重使命。然而，医疗设备对漏电流的要求远苛刻于普通消费电子或工业设备，这使得Y电容的选型从一项常规设计变成了一场必须在噪声抑制与安全裕量之间精细权衡的工程决策。东莞市平尚电子科技有限公司深耕安规电容领域多年，全系列X2/X1及Y2/Y1安规电容均已通过CQC、UL、VDE、ENEC等国际安规电容安规认证，为医疗设备变压器应用提供合规可靠的电容选型方案。

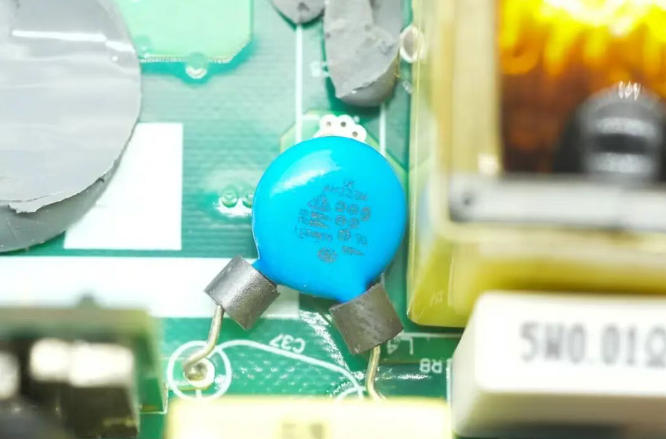

医疗设备需遵循IEC 60601-1（中国等同采用GB 9706.1）安全标准，该标准将漏电流分为对地漏电流、外壳漏电流和患者漏电流三类，并依据设备与患者的接触程度进一步细分为B型（体表非浮动）、BF型（体表浮动）和CF型（心脏接触）。其中，CF型设备允许的患者漏电流在正常状态下不得超过10μA，单一故障状态下不得超过50μA；对地漏电流（正常状态）不得超过500μA，单一故障状态下不得超过1000μA。与之对比，普通信息技术设备（GB 4943标准）对地漏电流上限为3.5mA，相差一个数量级以上。这种严苛的差异使得医疗设备中Y电容的容值选择首当其冲受到限制。Y电容引入的容性漏电流：以额定电压220VAC为例，单颗2200pF（2.2nF）Y电容的漏电流约为1.52mA，已超过B型设备对地漏电流500μA的限值近3倍。而医疗设备中CF型（心脏接触）设备对地漏电流在正常状态下必须控制在100μA以内，这意味着跨接于L/N与PE之间的Y电容总容值必须严格限制在约700pF以内，大幅压缩了设计余量。

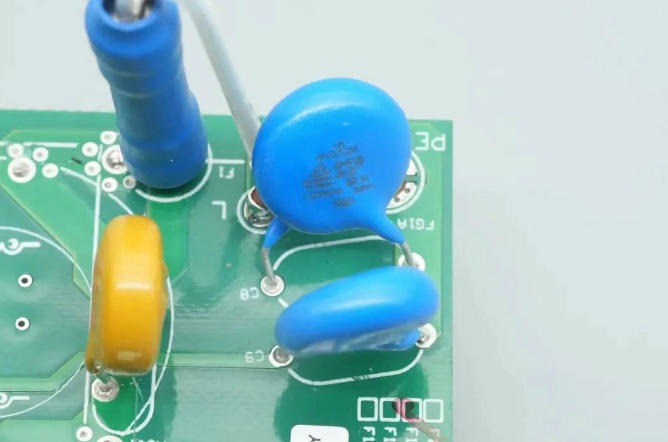

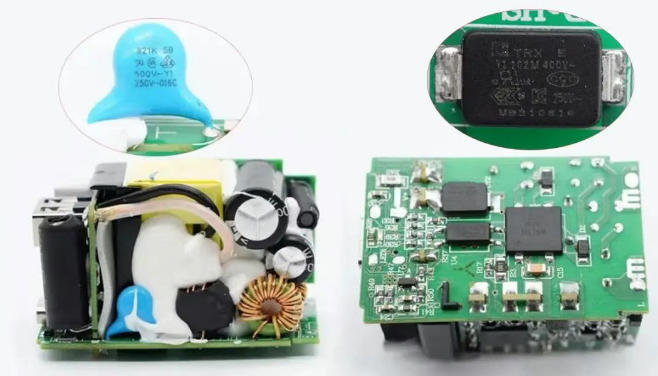

在实际电源设计中，Y电容的漏电流并非孤立存在——变压器自身的寄生电容、PCB走线耦合、EMI滤波器分布参数等都会叠加额外的容性漏电流。这就要求设计者在医疗变压器中不仅要精确控制Y电容的容值，还需在PCB布局时优化走线，减少不必要的寄生耦合。一个典型的折中方案是采用多颗小容值Y电容并联替代单颗大容值电容，通过分散布局降低局部寄生效应。Y2与Y1的核心差异Y电容根据IEC 60384-14标准分为Y1和Y2两个主要等级，其本质差异在于绝缘强度与耐压等级。Y2电容适用于承受测试电压不超过1500VAC的隔离屏障，常见于基本绝缘或辅助绝缘场景，标称额定电压不超过300VAC。Y1电容则具备更高的绝缘强度，适用于测试电压达3000VAC的加强绝缘场景，额定电压可达500VAC以上，峰值脉冲耐受能力超过8kV。在医疗设备标准IEC 60601-1的框架下，隔离系统被划分为对操作者的防护（MOOP）和对患者的防护（MOPP）。对于需要两重患者防护（2 MOPP）的隔离屏障，因测试电压要求高达4000VAC（以工作电压250VAC计），两颗串联的Y2电容仅能提供约3000VAC的隔离电压，不足以满足2 MOPP要求，必须采用两颗串联的Y1电容，提供最高6000VAC的隔离能力。对于两重操作者防护（2 MOOP），测试电压为3000VAC，单颗Y1电容即可胜任，而两颗Y2电容串联也能满足需求。
在国内现行标准GB/T 6346.14-2015中，规定单个Y1电容可桥接双重绝缘或加强绝缘，而单个Y2电容仅可桥接基本绝缘或辅助绝缘。这意味着，在医疗设备变压器原副边之间需要满足加强绝缘要求的场景下，若仅使用单颗电容，必须选用Y1等级；若采用双电容方案，可使用两颗额定值相同的Y2电容或两颗额定值相同的Y1电容作为隔离元件。值得注意的是，当Y电容跨接于变压器原副边直流母线之间（而非交流L/N线对地），且工作电压较低时（如小于交流42.4V峰值或直流60V），单颗Y1电容也可被接受作为两重患者防护。医疗监护仪电源的Y电容选型在某一款医疗监护仪的变压器输入级设计中，工程师原计划采用两颗Y2电容（2200pF）串联，跨接于原副边之间以抑制共模噪声。然而，在安规审核阶段发现，该设备需满足2 MOPP隔离要求，4000VAC耐压测试中两颗Y2电容串联的隔离能力仅为3000VAC，不满足标准。平尚科技介入后，将方案调整为两颗Y1电容（2200pF/500VAC，CQC、VDE、ENEC全认证）串联，每颗脉冲耐压达8kV以上，串联后隔离电压达6000VAC，顺利通过4000VAC耐压测试。同时，考虑到CF型设备对漏电流的严格限制，原边对地Y电容总容值控制在约1000pF以内，通过π型滤波结构补偿共模抑制能力，最终整机在150kHz-30MHz频段共模噪声衰减达30dB以上，一次性通过IEC 60601-1认证。
医疗设备变压器的安规电容选型，无法套用普通电源的经验法则。漏电流限值的严苛约束与绝缘等级的安全要求，共同决定了Y电容容值必须压缩、绝缘等级必须就高。当Y2电容的1500VAC测试电压不足以支撑加强绝缘时，Y1电容的高耐压特性便成为唯一合规的路径。平尚科技以全系列安规认证产品线为基石，结合对IEC 60601-1与GB 9706.1标准的深刻理解，为医疗设备厂商提供从漏电流精确计算到选型落地的完整支持——让每一颗安规电容都成为患者与操作者安全的坚实屏障。
