4新闻中心
安规电容的老化特性
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-04-07
安规电容的老化特性
安规电容在开关电源的输入级滤波网络中发挥着不可替代的作用，它们不仅是EMI噪声的抑制者，更是电气安全防线的守护者。然而，许多电源设计工程师在选型时只关注电容的初始容值与耐压等级，忽略了其在长期运行中的老化趋势。当安规电容的性能参数随着时间推移逐渐劣化时，变压器的输入电能质量、共模噪声抑制能力乃至整机的安全认证资格都将受到波及。东莞市平尚电子科技有限公司推出全系列安规电容产品，已通过CQC、UL、VDE、ENEC等国际安规电容安全认证，覆盖X1/X2及Y1/Y2全等级，为各类变压器应用提供从初始性能到长期可靠性的全方位保障。

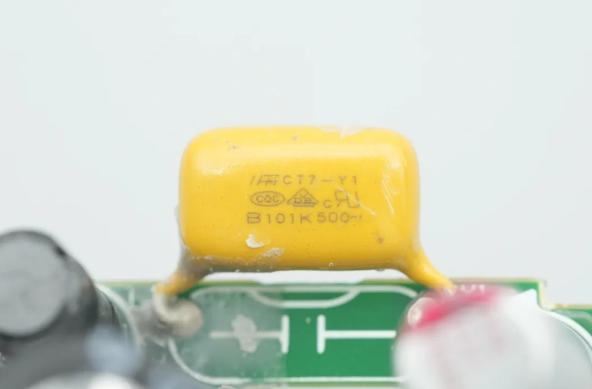

介质老化：不可逆的绝缘衰减安规电容在长期工作中面临温度、电压、纹波电流和湿度的多重应力叠加。以常见的陶瓷介质Y电容为例，在持续的高压交流应力作用下，介质材料内部会产生累积性微观损伤；环境温度升高会加速介质分子的热运动，导致绝缘老化进程加剧。而聚丙烯薄膜材质的X电容同样面临挑战——金属化层在高温高湿环境中发生氧化，介质材料的分子链可能出现断裂，使绝缘强度逐步下降。IEC 60384-14标准规定，安规电容在额定寿命终点的容量衰减率不得超过20%。但在实际工况中，长期工作于变压器周边的安规电容，因靠近功率器件和变压器磁芯等热源，工作温度往往高于规格书中的额定条件。温度每升高10℃，化学反应速率成倍增加，电容的老化速度显著加快。自愈效应的双刃剑金属化薄膜X电容具备一种独特的能力——自愈效应。当介质中出现微小击穿点时，击穿点附近的金属化层在高温下蒸发，使该区域从导通状态变为开路，从而阻断击穿路径。这一机制看似精巧，却存在一个潜在问题：自愈效应虽能修复单次击穿缺陷，但反复作用会逐步消耗电容的有效面积，导致容值持续衰减。

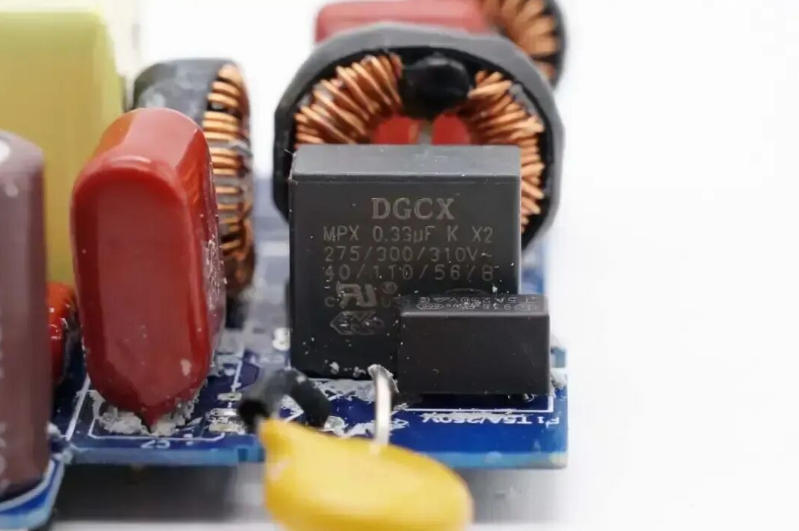

以一台长期挂网运行的通信基站电源为例，输入端的X2电容（0.47μF/275VAC）在最初投入使用时，差模滤波效果良好。但在连续运行约六年后，工程师发现电源的输入谐波抑制能力明显下降，输出电压波动加剧。经检测，X2电容的容值已从0.47μF降至0.38μF，衰减率接近20%。进一步分析确认，该电容在多年服役期间经历了数百次电网浪涌冲击，每次自愈修复都消耗了部分有效面积，最终导致滤波性能劣化。这一案例说明，自愈效应并非万能的保障，长期累积的容值衰减终将在滤波效果上体现出来。绝缘电阻下降：安全隐患的累积对于跨接于L/N线与地之间的Y电容，绝缘电阻的下降是老化过程中最值得警惕的变化。在高湿度环境中，封装树脂可能吸收潮气，引发界面分层和电化学迁移，在电极间形成离子迁移通道。绝缘电阻从初始值大于10000MΩ逐步下降至安全阈值以下时，漏电流同步增大，不仅增加了整机的待机功耗，更可能突破医疗设备或信息技术设备对漏电流的刚性限值，导致整机无法通过安规复审。
按照IEC 60384-14标准，安规电容在寿命终止时仍必须保持隔离功能，这对介质材料和结构设计提出了严苛要求。平尚科技的安规电容产品在高温高湿偏压测试（85℃/85%RH环境下施加额定电压）中表现稳定，漏电流增幅控制在同类产品的较低水平，为变压器输入级提供了持续可靠的电气隔离屏障。
参数漂移对变压器EMI性能的连锁影响安规电容老化带来的参数漂移，最终会传导至变压器的运行表现上。当X电容的容值下降超过10%时，输入级差模滤波的截止频率升高，原本被抑制的差模噪声进入变压器原边，可能通过磁芯的容性耦合传递至副边，使输出端纹波增大、EMI超标。当Y电容的绝缘性能劣化时，共模噪声的回流路径阻抗升高，部分共模噪声转而通过变压器的寄生电容耦合，加剧输出端的共模干扰。在加速老化试验中，研究人员在额定电压下提升环境温度至110℃-130℃，记录电容的各项参数变化轨迹，并基于阿伦尼乌斯模型外推正常工况下的预期寿命。这些试验反复验证了一个工程事实：安规电容的老化不是突然发生的事件，而是一条不可逆的斜坡曲线——初始阶段参数变化缓慢，工程师往往疏于察觉；当容值衰减或绝缘下降越过阈值时，整机的EMI性能和安全指标可能已在不知不觉中滑落。从选型到管理的全周期策略延缓安规电容老化对变压器可靠性的冲击，需要从设计选型和运行管理两个层面协同发力。在选型阶段，电压降额设计是首要原则——将工作电压控制在额定值的80%以内，例如在230VAC线路上选用额定电压不低于275VAC的Y电容。热管理同样不可忽视，应将安规电容远离变压器磁芯和功率管等热源布置，并在强制风冷区域优先选用耐高温型产品。在潮湿环境应用中，选用环氧树脂包封型安规电容以增强防潮能力。
在长期运行中，建立电容健康档案同样必不可少——记录初始参数并每12个月测量L-N对地绝缘电阻，阻值异常下降时及时更换。当连续工作超过7年或容量衰减率达到15%时，建议执行预防性更换。通过这些措施，安规电容的使用寿命可获得30%以上的有效延长。安规电容的老化特性决定了变压器长期可靠性的“天花板”。介质老化、自愈衰减和绝缘下降并非不可控的自然律，而是可以通过科学选型、合理布局和周期管理加以延缓的工程变量。平尚科技以全系列安规认证产品为基石，结合对安规标准的深刻理解与丰富的工程适配经验，为国内电源厂商提供从初始选型到生命周期管理的完整支持——让每一颗安规电容在变压器输入级的漫长服役岁月中，始终守好电磁噪声与安全隔离的第一道关口。
