贴片Y电容在小型化变压器设计中的体积优势与耐压权衡
在现代电子设备向轻薄化、高功率密度方向快速演进的大背景下，开关电源变压器周边的元件布局空间正变得越来越逼仄。传统插件式Y电容因其立式结构，通常需要占据PCB正面的相当面积，高度动辄达到10mm以上，成为电源整体厚度降低的主要制约因素。东莞市平尚电子科技有限公司推出全系列贴片Y电容产品，均已通过IEC 60384-14安规认证（涵盖CQC、UL、VDE等主流认证体系），凭借SMD表面贴装结构的体积优势，为各类变压器安规电容领域的小型化EMI滤波设计提供了切实可行的解决方案。

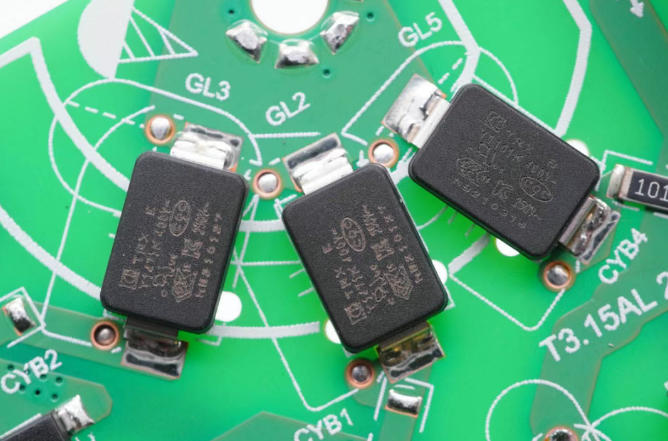

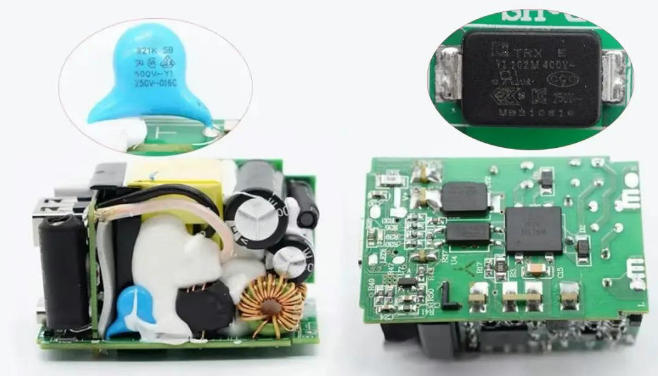

贴片Y电容与插件Y电容的体积对比以市场上常见的插件Y1电容为例，其本体高度通常在11.5mm左右，引脚直立插入PCB后，整体占板高度可达12mm以上，难以满足超薄电源的设计需求。而贴片Y电容采用卧式水平装配结构，典型产品如平尚科技PL-Y1系列，最大厚度仅约2.5mm。通过将芯片水平焊接、两极引出端自封装底部延伸，贴片Y电容可与其他SMT元件一同贴装于PCB背面，利用传统方案中被浪费的空余空间完成滤波功能，显著提升PCB的空间利用率。

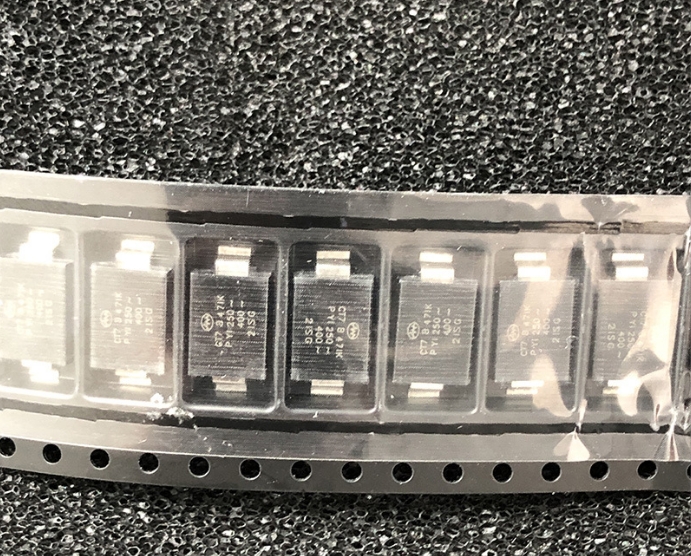

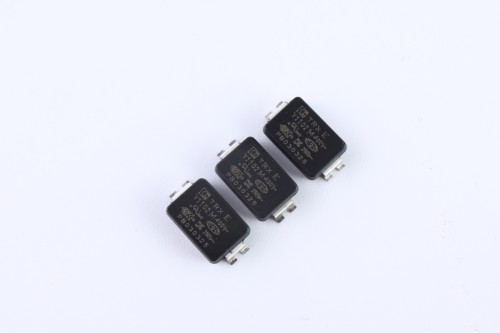

平尚科技贴片Y电容提供3225、3222、4522等多种封装尺寸供选，最小封装1206（3.2×1.6mm），其中1206封装厚度可低至0.8mm。在选型时，工程师可根据变压器周边的空间约束灵活选择封装形式。相比之下，插件Y电容因引脚间距固定且占用通孔焊盘，布局调整空间极为有限。此外，贴片Y电容采用卷盘编带包装，与SMT回流焊工艺兼容，可实现全自动高速贴装，不仅大幅提升生产效率，还消除了人工焊接带来的批次一致性风险。多颗贴片Y电容并联或替代单颗插件电容时，因采用同一贴装流程，器件间的高度一致性也为后续的均流设计提供了便利。
贴片Y电容的核心技术挑战，在于如何在有限的小体积内实现足够高的耐压强度与足够低的漏电流。Y电容的耐压能力由介质材料的击穿场强和内部电气间隙共同决定。根据IEC 60384-14标准，Y1级电容需满足峰值脉冲电压耐受大于8kV的要求，同时爬电距离不低于10mm、电气间隙不低于8mm。在将插件电容的大尺寸结构压缩到厚度仅2.5mm的贴片封装中，保持同样的耐压水平绝非易事。平尚科技PL-Y系列贴片Y电容针对这一挑战进行了结构优化：采用钛酸锶钡基高介电强度介质，介电强度超过15kV/mm，比普通介质提升30%以上；内埋式引线框架将电极引线嵌入陶瓷基体，结合多层共烧技术，在减小高频电流环路面积的同时确保内部电气间隙符合安规要求；抗还原改性工艺在介质中添加纳米氧化铝颗粒，抑制高温高湿环境下的离子迁移，将漏电流控制在0.05mA以下（行业平均约0.1mA）。在具体参数层面，平尚科技贴片Y1电容额定电压覆盖250VAC至500VAC，实际通过4000VAC耐压测试，浪涌峰值脉冲耐受能力超过8kV，工作温度范围覆盖-40℃至125℃。容值从10pF至10000pF可选，其中2220封装2.2nF型号在100MHz频点的插入损耗可达-40dB，满足消费电子、工业电源及通信设备的多层次需求。
在实际工程项目中，贴片Y电容的体积优势与耐压能力的平衡已得到充分验证。在一款额定输出功率65W的氮化镓快充电源中，原设计在变压器原副边之间采用两颗插件式Y2电容并联，整机厚度被限制在17mm以上。平尚科技介入后，将方案优化为单颗PL-Y1系列贴片Y电容（2200pF/400VAC），背贴在PCB背面紧贴变压器次级输出区域。整改后，共模噪声在150kHz至30MHz频段衰减达33dB，通过EN 55022 Class B认证，而整机厚度成功压缩至12mm以内，功率密度提升约30%。
在另一款用于5G基站的模块电源中，原设计使用了四颗插件Y电容分散布局于变压器周边，但PCB正面空间极度紧张，且因多颗Y电容的PE接地路径不一致，30MHz频段EMI余量仅2dB。平尚科技将方案替换为两颗PL-Y1系列贴片Y电容（4700pF/400VAC），采用“就近共地”布局原则——两颗电容紧贴变压器输出侧布置，PE走线缩短至6mm以内。整改后，同频段辐射发射降低12dB，EMI余量扩大至10dB以上，同时释放了约35mm²的正面PCB空间，为变压器散热设计提供了额外裕量。选型建议在小体积与高耐压之间寻求最优平衡，建议遵循以下原则：在220VAC电网输入、需要加强绝缘的隔离电源中，优先选用Y1等级贴片Y电容，并确保额定电压不低于400VAC；根据漏电流限值（医疗设备≤0.5mA，信息技术设备≤3.5mA）倒推最大允许容值，每1000pF约产生0.07mA漏电流；贴片Y电容宜紧靠变压器次级输出或共模电感布置，接地走线应尽量短且宽（建议宽度≥1mm，长度≤8mm），避免引入寄生电感；在功率超过500W的大功率应用中，建议多颗贴片Y电容并联冗余配置，并预留15%以上的漏电流裕量。
小型化变压器设计的本质，是在有限的物理空间中承载更高的电气性能要求。贴片Y电容以不到传统插件产品三分之一的高度，配合通过安规认证的高耐压能力，为变压器安规电容周边的EMI滤波布局提供了从“被动适应”到“主动设计”的转变可能。平尚科技凭借IEC 60384-14全系列安规认证，为国内电源厂商提供从1206到4522多种封装、从10pF到10000pF多档容值、覆盖250VAC至500VAC额定电压的贴片Y电容产品线——让每一颗贴片Y电容在紧凑的空间中，依然能为变压器的原副边共模噪声筑起一道安全可靠的滤波屏障。
