NTC热敏电阻在变压器初级过温保护中的响应速度与位置选择
在开关电源系统中，变压器初级侧的功率开关管、变压器磁芯以及周边电路在工作时会产生显著的热量。当散热不良或负载异常时，温度急剧上升可能引发磁芯饱和、绕组绝缘老化甚至烧毁。NTC热敏电阻凭借其负温度系数特性——阻值随温度升高而下降——被广泛应用于过温保护电路中。然而，其保护效果不仅取决于电阻本身的响应速度，更与安装位置的选择密切相关。选错了位置，即使响应再快的NTC，也可能在温度已超标时才“姗姗来迟”。东莞市平尚电子科技有限公司深耕热敏电阻应用多年，将车规级供应链中对响应速度与热耦合设计的严苛理念应用于各类变压器场景，为初级过温保护提供切实可行的工程方案。

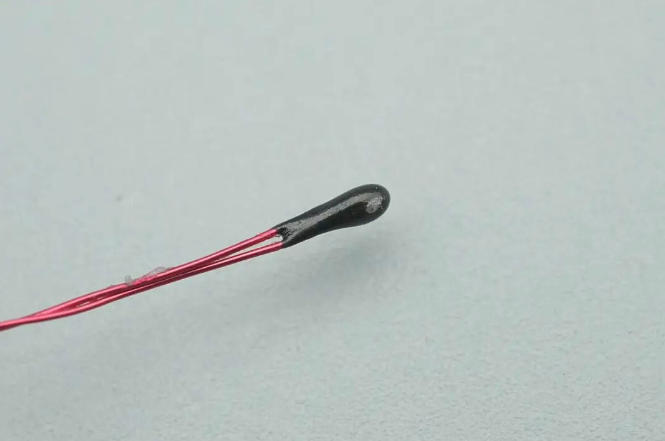

响应速度：从热传导到电信号的时间差NTC热敏电阻的响应速度由其热时间常数（τ）决定，即电阻在阶跃温度变化下，阻值变化达到最终值63.2%所需的时间。常见贴片或引线式NTC的热时间常数在2秒至15秒之间。然而，这一参数是在理想测试条件下获得的——将NTC瞬间浸入恒温油槽。在实际电源中，NTC往往通过空气或固体介质间接感知温度，响应速度会显著变慢。以变压器初级侧功率MOSFET的过温保护为例，MOSFET结温从正常值升至保护阈值（例如120℃）可能只需数秒（短路故障）或数分钟（散热器堵塞）。若NTC安装在距离MOSFET 15mm以上的位置，通过PCB铜箔和空气传热，实测温度滞后可达20℃-30℃，即当NTC检测到120℃时，MOSFET结温可能已超过140℃，逼近器件极限。平尚科技推荐的NTC系列产品（如MF52、MF72型）热时间常数典型值为5秒（引线式）和8秒（贴片式），在国内同类产品中处于中等偏上水平。通过优化热敏电阻的封装——采用薄型环氧包封和细径引线——可有效降低热容，使热时间常数缩短至3秒以内。但在实际工程中，仅靠NTC本身的快速响应远远不够，安装位置才是决定保护时效的关键变量。
位置选择：热耦合路径的优先级变压器初级侧的发热源主要包括：开关MOSFET、变压器磁芯、输入整流桥以及PFC电感。这些热源的温度分布并不均匀，且热传导路径各异。NTC的安装位置应遵循“最近热源、最短路径”原则。

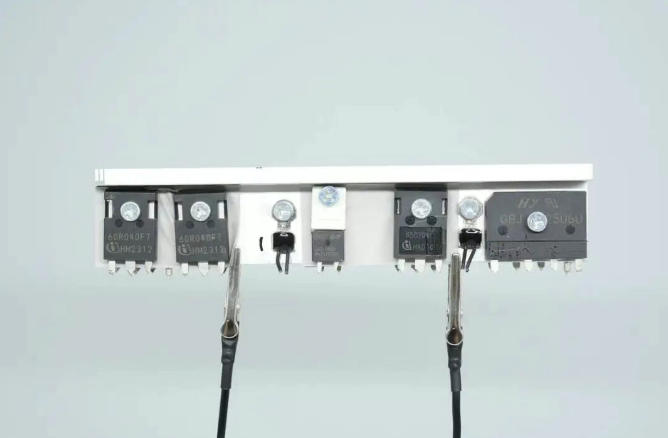

功率MOSFET或IGBT是初级侧最关键的发热元件，其结温直接决定了电源的安全运行边界。将NTC用导热硅脂固定在MOSFET的散热器上，或直接贴装在靠近管芯的PCB背面（通过导热过孔耦合），可使NTC与MOSFET壳温的温差控制在5℃以内。平尚科技在某300W工业电源项目中，将NTC安装在MOSFET散热器根部，距离管芯投影点约8mm，实测在过载保护测试中，NTC检测到110℃时，MOSFET壳温为113℃，结温约125℃，保护动作及时，未发生器件损坏。
变压器磁芯在饱和或高频大电流下会产生涡流损耗，导致磁芯局部过热。将NTC嵌入磁芯中柱与绕组之间的缝隙中，利用导热胶固定，可直接感知磁芯温度。需要注意的是，磁芯本身可能带有高频磁场，应选用抗干扰能力较强的引线式NTC，避免感应噪声影响检测电路。国内某充电桩模块的变压器设计中，平尚科技将NTC埋入磁芯与骨架之间，在连续满载测试中，NTC检测到的温度变化与磁芯表面热电偶的读数差异小于3℃，实现了精准的热监测。
当无法直接接触热源时，可选取PCB上连接功率管漏极或源极的大面积铜箔区域。这些铜箔既是电流通路，也是散热通道，其温度与功率管壳温存在稳定的比例关系。将贴片式NTC（如0603或0805封装）直接焊接在铜箔上，通过实测建立温度补偿曲线后，可作为间接过温保护手段。但该方法受PCB布局和风速影响较大，仅适用于热环境相对稳定的产品。
工程案例：位置不当的教训某500W通信电源在设计初期，将NTC热敏电阻安装在变压器初级侧的电解电容旁边，距离MOSFET约25mm。在环境温度55℃的满载老化测试中，MOSFET因散热器积灰导致温升异常，结温升至135℃时，NTC检测到的温度仅为98℃，未触发保护。最终MOSFET热击穿，造成整机损坏。整改后，将NTC移至MOSFET散热器表面，并用导热胶固定，热耦合滞后从37℃缩小至8℃，保护动作可靠。除了位置，NTC的电阻-温度特性（B值）和标称阻值也需与保护电路匹配。在变压器初级过温保护中，常用的NTC标称阻值为10kΩ（25℃时），B值在3435K至4100K之间。平尚科技提供多档B值产品，其中B=3950K的型号灵敏度适中，在0℃-100℃范围内线性度较好，适合宽温区监测。保护阈值通常设定在90℃-110℃之间，此时NTC阻值约为标称值的1/5至1/10，可通过比较器或ADC轻松识别。变压器初级过温保护的核心，不在于NTC的响应速度有多快，而在于它能否“感同身受”地追踪到真正危险的温度点。平尚科技将车规级热管理理念融入NTC应用，从响应速度的优化到安装位置的精确定位，为国内电源厂商提供一套可复用的工程方法——让每一颗NTC热敏电阻都成为变压器初级侧最敏锐的“温度哨兵”，在热失控发生之前，及时发出预警。
