贴片电容C0G与NP0在AI储能射频抑制电路中的温度系数与成本平衡
AI储能系统的射频抑制电路，正在给贴片电容选型出一道“没有妥协余地”的题。
储能PCS的IGBT以数十kHz高频开关，BMS的无线通信模块工作在GHz频段，边缘网关的射频前端需要精确的阻抗匹配。这些场景对电容的要求高度一致——温度系数必须足够小，小到温度变化几十度，容值纹丝不动。在这个约束下，X7R、X5R等II类陶瓷电容直接被排除。铁电畴结构带来的直流偏压效应和温度漂移，在射频匹配网络中意味着失谐、信号衰减、通信丢包。唯一的选择是C0G和NP0。

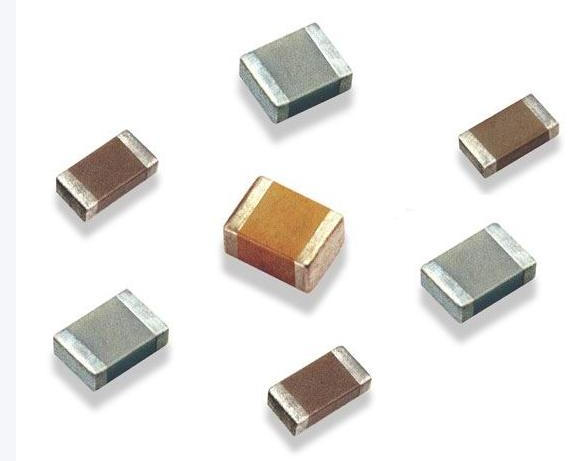

C0G与NP0：同一材料的两个名字C0G和NP0本质上是同一种I类陶瓷介质，区别仅在于命名体系——EIA标准称C0G，IEC标准称NP0。材料采用非铁电的顺电陶瓷，介电常数远低于X7R、X5R等II类介质，但温度稳定性达到了陶瓷电容的极限。温度系数为0±30ppm/℃，在-55℃至+125℃工作温度范围内，容值变化率不超过千分之几。这意味着，一颗25℃下标称10pF的C0G电容，在85℃高温下仍然是10pF——偏差不到0.02pF。更关键的是，C0G/NP0没有直流偏压效应。三星电机在800VDC应用笔记中明确指出，C0G的最大优势是不受DC-bias影响——即使施加800V直流电压，容量也不会发生任何衰减。这一点对AI储能PCS的高压采样电路尤为重要：800V母线电压下，X7R电容的有效容量可能只剩标称值的40%，而C0G的容量“纹丝不动”。

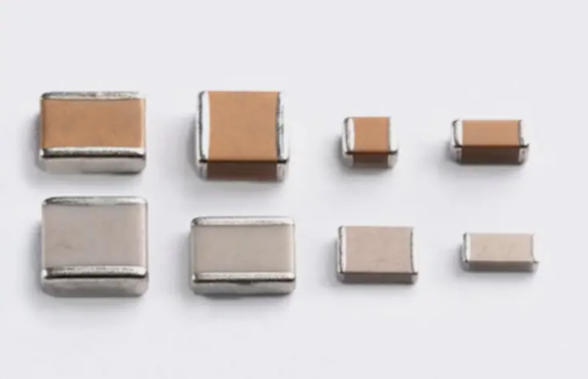

温度系数的“代价”：容量上不去，成本下不来C0G/NP0的温度稳定性，是以介电常数为代价换来的。I类陶瓷的介电常数只有II类的十分之一到几十分之一，这意味着在相同封装尺寸下，C0G能实现的容量远小于X7R。常规C0G贴片电容的容量上限在100pF以下，虽然技术上可以做到更大容量，但成本会显著增加。成本差异有多大？以0603封装、1000pF、100V的C0G电容为例，村田GRM1885C2A102JA01D在IBS Electronics的批量价格约为0.0060至0.0112美元每颗。而同封装尺寸下，X7R材质的100nF（100000pF）电容单价通常不足0.005美元。容值差100倍，价格却差不多——这就是C0G的“性价比陷阱”：它的成本不是“贵”，而是“在同等成本下只能买到极小的容量”。容量越往上走，C0G的成本曲线越陡峭。100pF的0402封装C0G电容单价在0.0046美元左右，但一旦容量突破1000pF，价格开始以几何级数攀升。2220封装、220pF、1kV的C0G电容，单颗价格已经达到9.53元人民币。在射频抑制电路中需要用到0.1μF以上容值时，C0G的成本可能比同容量X7R高出两个数量级。

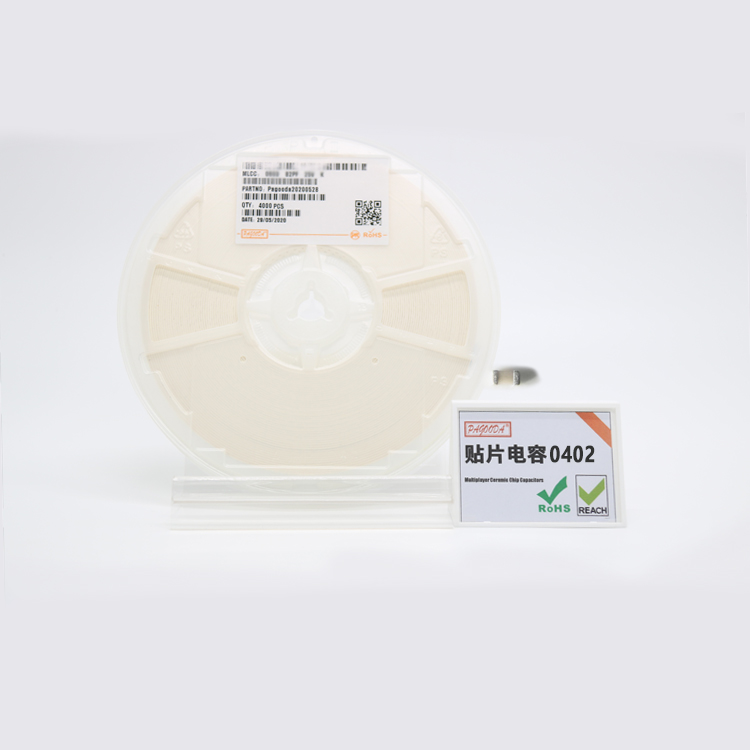

射频抑制电路中的“必要代价”AI储能射频抑制电路的容值需求，决定了C0G的“必要使用边界”。- 射频匹配网络——BMS的无线通信模块（如Sub-1GHz或2.4GHz频段），射频前端的阻抗匹配网络需要电容在GHz频段保持精确的容值。这些位置的电容值通常在0.1pF至100pF之间。平尚科技PAGOODA品牌的0402/0603封装C0G高频贴片电容，覆盖0.1pF至100pF容量范围，温度系数0±30ppm/℃，在-55℃至+125℃全温区内保持容量稳定，适配AI储能BMS无线通信单元的射频匹配需求。在这个容值区间，C0G的成本压力尚可接受——单颗几分到几毛钱。
- EMI高频滤波——PCS的传导发射抑制需要电容在100MHz至1GHz频段提供低阻抗旁路。这些位置的电容值通常在10pF至1000pF之间。C0G电容凭借低ESL和低损耗角正切（典型值0.001以下），在GHz频段仍能保持接近理想的容性阻抗。如果改用X7R，虽然容值更大，但损耗角正切在GHz频段急剧上升，高频旁路效果大打折扣，而且直流偏压导致的容量衰减会使滤波器在满载工况下“失谐”。
- 高压采样与尖峰吸收——800V甚至1500V储能PCS的直流母线电压采样网络，需要电容在高电压下保持容值稳定。平尚科技的1812封装C0G电容（1000V/0.1μF，容量精度±10%，工作温度-55℃至+125℃），专为1000V/1500V储能变流器高压采样和IGBT尖峰吸收电路设计，在800V直流偏压下的容量衰减为零。X7R电容在同电压下容量可能只剩标称值的30%至40%，无法满足精确分压比的要求。
成本平衡的“分界线”C0G与NP0的温度系数与成本平衡，本质上是一条“按容值分场景”的决策逻辑。- 容值<100pF的射频匹配与振荡电路：C0G是唯一选择，成本差异可忽略。在这个容值区间，C0G与X7R的价格差距最小，而温度稳定性的价值最高。AI储能BMS的无线通信模块、边缘网关的射频前端、PCS的时钟振荡电路，全部落在这个区间。
- 容值100pF至10nF的高频滤波与高压采样：C0G在性能上仍是最优选择，但成本开始成为需要权衡的变量。工程师需要计算“温度漂移导致的性能损失”与“C0G溢价”之间的平衡。对于10年设计寿命、户外部署的AI储能系统，温度漂移导致的通信丢包或采样失准带来的运维成本，通常远高于C0G的溢价。在华南某AI数据中心配套的储能项目中，边缘网关的射频前端原采用X7R电容作为匹配元件，夏季高温下通信误码率从10⁻⁷恶化到10⁻⁵；更换为平尚科技C0G电容后，全温区误码率稳定在10⁻⁹以内。
- 容值>10nF的电源滤波与去耦：C0G的成本已经不具备工程可行性。这些位置应使用X7R或X5R电容配合NP0小电容的“混合方案”——大容值X7R承担低频滤波和储能，小容值NP0承担高频去耦和偏压补偿。
AI储能射频抑制电路中的C0G与NP0选型，不是“贵不贵”的问题，而是“温度系数值不值”的工程判断。0±30ppm/℃的温度系数和零直流偏压效应，在射频匹配和高压采样场景中不是“性能加分项”，而是“功能必要条件”——温度漂移几ppm，通信就可能丢包；偏压下容量衰减40%，分压比就可能失准。平尚科技这张从0402/0603到1812全封装的C0G/NP0产品矩阵，用全温区±30ppm/℃的容量稳定性和零偏压衰减特性，守住的不是一颗电容的温度系数参数，而是AI储能射频抑制电路在十年户外工况中“不失谐、不丢包、不误判”的那条设计底线——温度系数不能妥协，成本在可接受范围内就是值得的。
