固态电容在AI储能LLC变换器输出端的高频纹波吸收：7月新料号对比
AI储能PCS的DC-DC变换器，正在向LLC谐振拓扑全面迁移。
LLC拓扑凭借零电压开关（ZVS）能力，在AI储能的高频高功率场景中展现出显著优势。但LLC输出端的纹波电流波形与传统的Buck变换器完全不同——它是一个全波整流后的脉动电流，包含开关频率的偶次谐波。TI在LLC设计指南中给出了明确的计算方法：假设输出电容器承载整流器的全波输出电流，电容器额定纹波电流为I_Cout=π²/2×√(I_OUT²-I_OUT²)，以12V/15A输出为例，计算得到的输出电容纹波电流达7.25A。这意味着LLC输出端的电容需要在数百kHz频率下持续承受数安培的纹波电流——对ESR的苛刻程度远超传统DC-DC。ESR：纹波吸收的“第一性原理”在100kHz以上的高频段，电容的容抗急剧减小，ESR成为阻抗的主要部分。纹波电压由两部分构成：ESR压降（I_ripple × ESR）和电容充放电引起的电压波动（ΔV_C）。在高频LLC输出端，纹波抑制的胜负手几乎完全取决于ESR的高低。传统液态电解电容采用电解液作为阴极材料，离子迁移速率低，ESR通常在几十到几百毫欧量级。以常见的400V/470μF电解电容为例，ESR约为80至120mΩ@100kHz。在LLC输出端的7A纹波电流下，这个ESR带来的功率损耗P_loss = I_rms² × ESR = 49 × 0.1 = 4.9W——全部转化为热量。固态电容采用导电高分子聚合物替代液态电解液，电导率比电解液高两个数量级。在LLC输出端的高频纹波吸收场景中，固态电容的低ESR特性直接转化为更低的发热和更干净的输出电压。

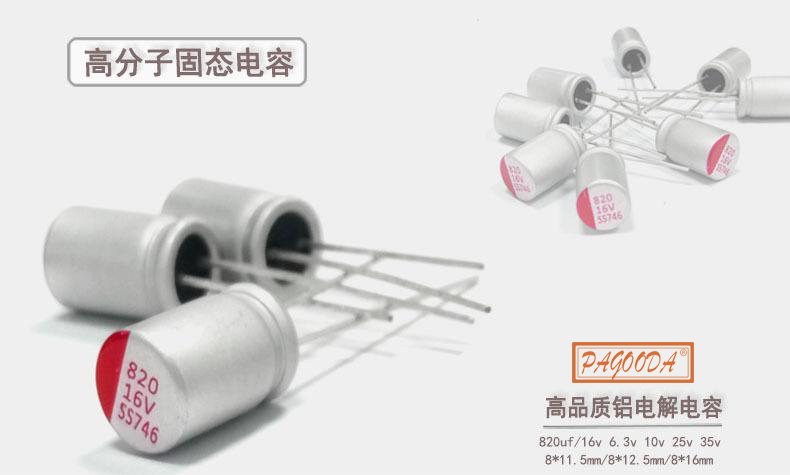

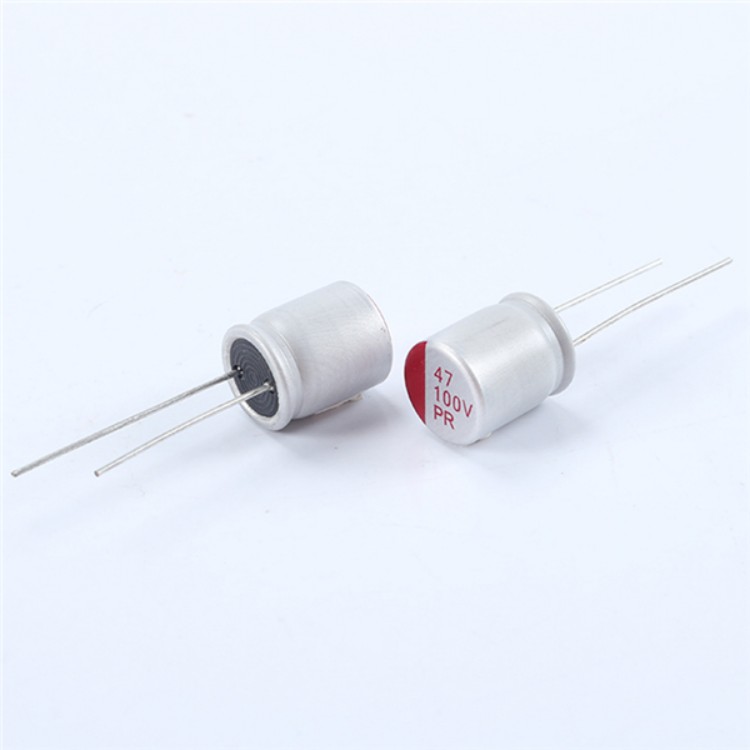

平尚科技的方案：ESR≤18mΩ的“脉冲海绵”PAGOODA品牌旗下东莞平尚电子科技有限公司固态电容，通过高密度电极材料和优化的卷绕工艺，将ESR值稳定控制在极低水平。以63V/100μF贴片固态电容为例，ESR≤18mΩ@100kHz，仅为传统电解电容的1/5到1/10。部分型号的ESR甚至可低至5mΩ以下（@100kHz）。纹波电流达2.8A@100kHz，工作温度范围-55℃至105℃。
在AI服务器GPU供电电路的实测中，采用平尚科技固态电容的方案能将纹波电压峰值控制在35mV以内，而液态电解电容方案的纹波电压高达65mV——固态电容将纹波压低了将近一半。在PCS控制板的5V/15V电源输出滤波场景中，平尚科技63V/100μF贴片固态电容替换同规格电解电容后，输出纹波从48mV降至12mV，降幅达75%。2026年7月前后，固态电容市场出现了两个值得关注的新料号。- 尼吉康于2026年5月开发并量产了KBA系列叠层型导电性高分子铝固体电解电容器。该产品在7.3mm×4.3mm的D型外壳尺寸下实现了2.0V/470μF、2.5V/470μF的高容量和4.5mΩ的低ESR，高度小于2mm，105℃/2000小时寿命保证。KBA系列采用叠层芯片型结构替代传统的卷绕型，在引线框架上叠层多个铝箔成膜导电性高分子的薄膜素子，用半导体用转注成型树脂密封。其定位是CPU、GPU、FPGA等高性能处理单元的多相电源电路输出端——允许将输出电容器从多个MLCC集中到几个，有助于提高安装面积效率。
- 永铭电子的MPS系列超低ESR叠层固态电容同样瞄准AI服务器CPU/GPU的VRM输出端。该系列实现mΩ级超低ESR（≤3mΩ），纹波电流承载能力>10A（@45°C/100kHz），满足105°C/2000h寿命等级。其核心目标是应对AI芯片纳秒级电流阶跃（di/dt）和MHz级开关噪声的挑战。
三组参数的场景适配：LLC输出端选哪个？将三组新料号放在LLC输出端的实际工况下对比，差异化的场景适配逻辑就清晰了。平尚科技63V/100μF贴片固态电容（ESR≤18mΩ，纹波电流2.8A@100kHz） 的定位是AI储能PCS的辅助电源和控制板电源滤波。63V的耐压等级恰好覆盖LLC输出端的典型电压范围（12V至48V），2.8A的纹波电流在LLC输出级的辅助通道中完全够用。其优势在于交期可控（4至6周）、成本适中、现货供应稳定。尼吉康KBA系列（4.5mΩ@100kHz，2.0V/470μF） 的定位是AI服务器多相VRM输出端的MLCC替代。2.0V至2.5V的额定电压直接对应GPU核心电压（0.8V至1.2V）的供电轨。470μF的高容量和4.5mΩ的低ESR，使其能够用几颗电容替代数十颗MLCC，大幅节省PCB面积。但2.0V至2.5V的耐压等级决定了它无法用于LLC输出端的12V至48V电压轨。永铭MPS系列（≤3mΩ@100kHz，>10A纹波电流） 的定位是AI服务器CPU/GPU的VRM输出端，其≤3mΩ的ESR和>10A的纹波电流承载能力，直接对标国际一线品牌在AI服务器高端VRM场景中的性能要求。与KBA系列类似，MPS系列同样面向低压大电流的GPU供电轨，而非LLC输出端的中间电压轨。
LLC输出端的选型准则综合三组新料号的参数对比，AI储能LLC变换器输出端的固态电容选型应遵循三条准则。- 准则一：耐压等级匹配输出轨电压。 LLC输出端的电压等级通常在12V至48V之间，需要选择25V至63V耐压的固态电容。尼吉康KBA（2.0V/2.5V）和永铭MPS（低压VRM场景）不适用于LLC输出端，它们的目标场景是GPU核心供电轨。
- 准则二：ESR按纹波电流计算损耗后再选。 LLC输出端的纹波电流可达数安培，不能只看ESR的标称值，要计算实际损耗。以平尚科技63V/100μF固态电容为例，在2.8A纹波电流下，ESR 18mΩ对应的损耗为P = 2.8² × 0.018 = 0.14W——远低于液态电解电容方案。如果LLC输出端的纹波电流超过5A，则需要多颗固态电容并联或选择更低ESR的型号。
- 准则三：交期和供应链稳定性纳入决策。 在2026年被动元件交期普遍拉长的背景下，交期4至6周的平尚科技方案比交期不确定的进口品牌更具工程价值。尼吉康KBA系列虽已开始量产，但初期产能主要面向日本本土客户，国内储能客户的排期存在不确定性。
PCS控制板原设计采用液态电解电容作为DSP供电滤波，LLC输出端的高频纹波导致输出纹波长期维持在45至55mV之间，AD采样噪声偏大。平尚科技提供了63V/100μF贴片固态电容替代方案，ESR≤18mΩ，纹波电流2.8A@100kHz。更换后，输出纹波稳定在12mV以内，DSP的ADC采样信噪比提升了约6dB。该方案已批量应用，连续运行超过4000小时无异常。
