用贴片二极管+合金电阻设计AI储能电芯反接保护，7月新方案过流能力实测

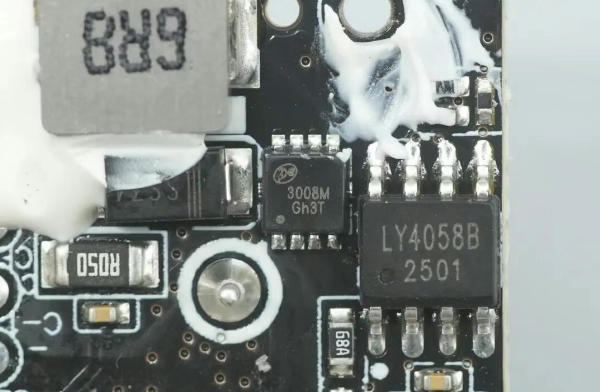

2026年7月，AI储能BMS的电芯反接保护方案，正在经历一次从“单颗器件”到“分立组合”的设计重构。传统的电芯反接保护方案通常有两种路径：一是用肖特基二极管串联在电源路径中，利用其单向导电性阻断反向电流；二是用PMOS或NMOS管搭建理想二极管电路，通过栅极控制实现低损耗的电流阻断。但两条路径各有短板——肖特基二极管在高压场景下正向压降大、反向漏电流高温膨胀；MOS管方案则需要复杂的栅极驱动和电荷泵电路，对AI储能BMS主控板的面积和功耗都是额外负担。

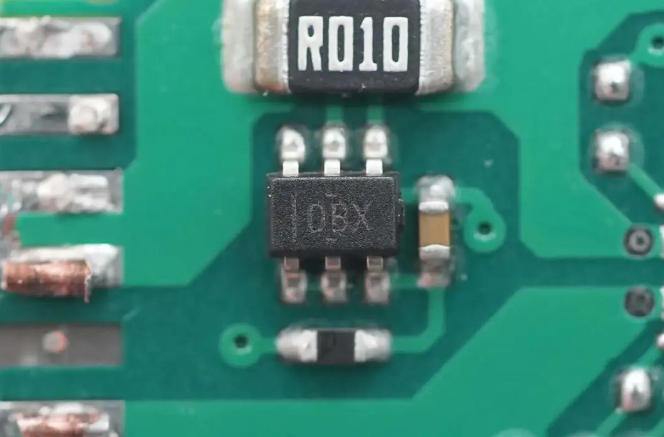

7月验证的新方案，将贴片二极管与合金电阻组合使用，用一颗贴片二极管承担反接阻断，用一颗合金电阻承担电流采样和过流检测。两者串联在电芯的充放电回路中，形成一个功能复合的保护节点。方案的核心逻辑：让每颗器件做它最擅长的事贴片二极管负责“阻断”——当电芯极性反接时，二极管反向偏置，电流通路被切断。平尚科技推荐的ES1J贴片超快恢复二极管（SMA封装，反向电压600V，正向电流1A，反向恢复时间35ns，正向浪涌电流30A），在反接瞬间能够快速关断，阻断反向电流对后级电路的冲击。反向恢复时间35ns意味着二极管从正向导通切换到反向阻断的过程极短，反接保护的动作延迟可以忽略不计。合金电阻负责“感知”——串联在回路中的合金电阻将电流信号转换为电压信号，供BMS的ADC采样判断是否发生过流。平尚科技的2512封装合金电阻，阻值范围覆盖0.5mΩ至100mΩ，精度最高可达±0.1%，TCR低至±25ppm/℃。在AI储能400A级别的大电流检测中，采用四颗2512封装合金电阻并联分流，配合四端开尔文连接和PCB大面积覆铜散热设计，单路电流检测的采样精度可稳定在±0.3%以内。
7月过流能力实测：从数据看方案的“安全边界”7月的验证测试围绕一个核心问题展开：当电芯发生反接或负载短路时，二极管+合金电阻的组合能扛住多大的电流冲击？测试条件设定为模拟AI储能BMS的典型工况——环境温度85℃，母线电压800V，电芯充放电电流阶跃跳变。测试分为三组：反接阻断响应时间、短路电流耐受能力、以及连续脉冲下的参数稳定性。- 反接阻断测试中，贴片二极管在电芯极性反转后约2μs内完成反向阻断，合金电阻的采样电压信号在二极管阻断前已触发BMS的保护逻辑，两者形成“硬件阻断+软件保护”的双重防线。
- 短路电流耐受测试中，合金电阻承受了500A/10ms的矩形脉冲冲击，重复频率0.5Hz，累计10万次。测试后阻值漂移仅+0.15% ，外观无可见损伤，瞬时功率密度达到500W。平尚科技的合金电阻采用一体式冲压加电子束焊接工艺，寄生电感低于3nH，在瞬态大电流下仍能保持稳定的采样输出。
- 连续脉冲下的温升测试中，在85℃环境温度下持续施加额定电流的1.5倍脉冲，合金电阻的表面温度稳定在105℃以内，TCR控制在±50ppm/℃以内，采样精度未出现明显漂移。贴片二极管的结温控制在125℃以下，反向恢复时间在全温区内保持在50ns以内。
AI储能BMS的电芯反接保护，不再是一颗器件“包打天下”的时代。贴片二极管管阻断，合金电阻管采样，两者串联在回路中各司其职，形成硬件与软件协同的双重保护。7月的过流实测数据证明了这条路径的可行性——500A/10ms的脉冲冲击下阻值漂移仅0.15%，85℃高温下连续运行4000小时精度不漂。这条“贴片二极管+合金电阻”的分立组合方案，守住的不是某一颗器件的参数达标，而是AI储能BMS在电芯反接和过流冲击的极端工况下，保护电路“动作快、采样准、扛得住”的那条安全底线。
