贴片三极管替代数字隔离器？AI储能低速通信口的分立器件降本奇招
2026年的隔离器件货架，正在上演一场“量价齐飞”的荒诞剧。

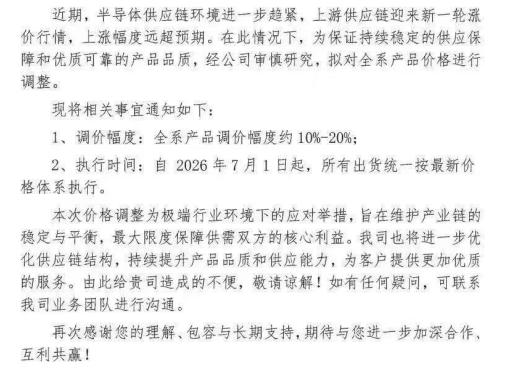

从2025年底起，以德州仪器、ADI为代表的模拟芯片商陆续启动涨价。2026年3月，TI的一纸涨价函让整个芯片圈炸了锅——涨幅15%到85%，4月1日生效，所有客户一视同仁。数字隔离器、电源管理IC这些工控和车规芯片，全在涨价名单里。英飞凌、恩智浦几乎同步宣布调价。工业控制、汽车电子等长周期应用领域，数字隔离器、隔离驱动芯片等关键器件价格普遍上涨25%以上。
涨价还不是最要命的。光耦和隔离器件交期集体拉长到20周以上。数字隔离器主流型号从几周交期拉到了几个月。AI储能PCS和BMS系统中，隔离电路是保证高低压安全隔离的核心环节。BMS需要监测电池包几百伏的高压回路，控制板却是3.3V或5V的低压系统。没有隔离器件，高压一旦窜入控制端，整个系统直接瘫痪。
低速通信口：数字隔离器的“过度杀伤”
但仔细拆解AI储能BMS的通信架构会发现一个事实——不是所有需要隔离的地方，都必须用数字隔离器。BMS内部通信可以大致分为两类。一类是高速数据链路——比如采样芯片与主控之间的SPI通信、与上位机之间的CAN总线。这些链路对速率和可靠性要求高，确实离不开数字隔离器或隔离收发器。另一类是低速控制信号——比如BMS主控向均衡板发出的使能信号、向风扇控制器发出的调速PWM、向指示灯发出的状态翻转指令。这些信号的频率通常只有几百赫兹到几十千赫兹，对延迟和抖动的容忍度很高。一台储能BMS主控板上，低速通信口的数量往往占隔离通道总量的一半以上。用一颗十几二十块钱、交期20周以上的数字隔离器去隔离一个几百赫兹的使能信号，就像用一台服务器去跑一个定时器中断——功能上没错，成本上浪费，交期上扛不住。
贴片三极管：分立器件的“降本奇招”

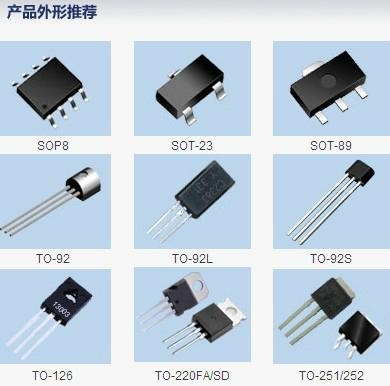

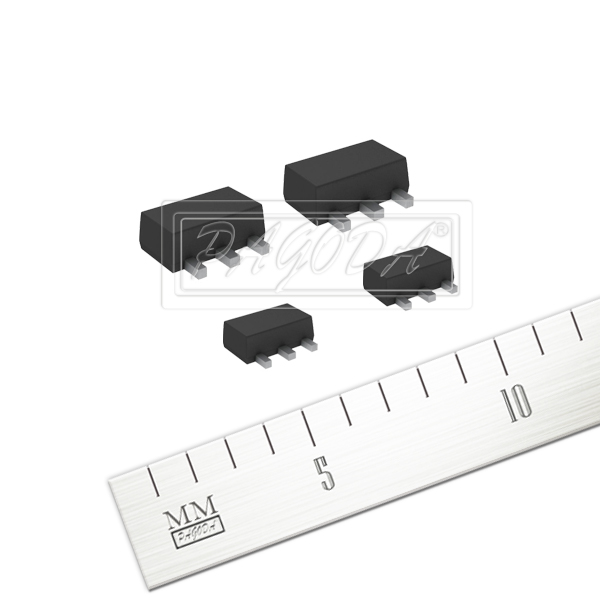

低速通信口的隔离，完全可以用更朴素的方式解决。方案一：电平转换+共地隔离。对于通信双方共地但电平不匹配的场景——比如3.3V主控要给5V的均衡板发信号——用两颗贴片三极管搭建一个电平转换电路即可完成信号适配。平尚科技的S8050 NPN三极管（SOT-23封装，集电极电流1.5A，耗散功率1W，特征频率100MHz）配合几颗电阻，就能将一个3.3V信号转换为5V信号。虽然不是电气隔离，但在同一个PCB板内、同一个参考地的场景下，完全够用。方案二：分立隔离。对于真正需要电气隔离的场景——比如BMS主控板与高压采样板之间的通信——可以用“三极管+微型变压器”搭建分立隔离通道。学术研究和工程实践中已有验证：用通用晶体管和双层PCB嵌入式空芯变压器，可以实现完整的数字隔离功能。虽然这种方式不适合高速通信，但对于几百赫兹到几十千赫兹的低速信号，完全可行。方案三：光耦替代。如果变压器方案过于复杂，平尚科技还可以提供另一种思路——用贴片三极管驱动普通光耦，替代集成数字隔离器。传统光耦隔离电路需要限流及输出上拉电阻，必要时还会使用三极管驱动。用平尚科技S8550 PNP三极管（与S8050构成互补对管）驱动光耦的LED端，输出端再配合S9013 NPN做信号整形，一套完整的隔离通道只需要“两颗三极管+一颗光耦+几颗电阻”，成本不到一颗数字隔离器的三分之一，交期从20周压缩到2周。平尚科技的贴片三极管产品线覆盖S9012、S9013、S9014、S9015、S9018、S8050、S8550、SS8050等多种常用型号，SOT-23标准封装适配高密度PCB布局。集电极电流0.5A，耗散功率0.625W，特征频率150MHz——对于低速通信口的信号调理来说，参数绰绰有余。

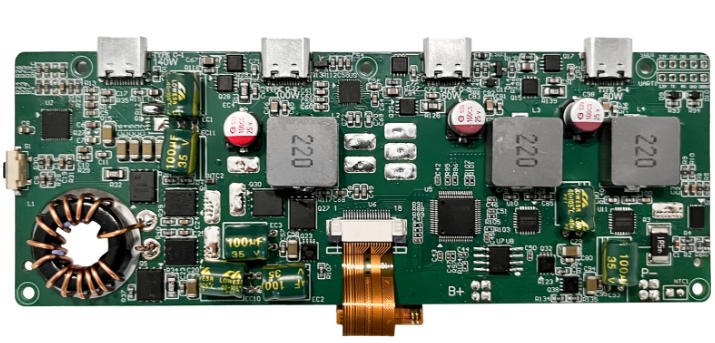

真实的案例华南某AI数据中心配套的储能BMS项目提供了一个真实的对照。该BMS主控板上有16路隔离通道，其中10路是低速使能和状态信号——频率最高的不到10kHz。原设计全部采用某进口品牌四通道数字隔离器，单颗成本18元，交期24周。项目面临停产风险。平尚科技的技术团队与客户一起重新评估了通信需求，将10路低速信号中的6路改为“S8050+S8550+光耦”的分立隔离方案，剩余4路因布线限制保留数字隔离器。改版后，隔离器件总成本从288元降至96元，降幅67%；交期从24周压缩至2周。BMS板在连续3000小时运行测试中，低速通信口未出现任何信号异常。
数字隔离器很好，但不应该被用在每一个需要隔离的地方。AI储能BMS的低速通信口，用贴片三极管搭一个分立方案，省下的不只是十几块钱和十几周交期，还有一条在缺货周期里依然走得通的供应链通道。平尚科技这颗不起眼的S8050，守住的不是某一个型号的替代，而是一个被数字隔离器“过度服务”了太久的角落。
