​桥堆在高频化AI储能辅助电源中发热严重,改用4颗贴片二极管的散热门道

文章出处:平尚科技 责任编辑:平尚科技 发表时间:2026-07-03

​桥堆在高频化AI储能辅助电源中发热严重,改用4颗贴片二极管的散热门道

AI储能PCS的辅助电源,正在被推向更高的开关频率。

为了缩小变压器体积、提升功率密度,辅助电源的开关频率从传统的65kHz向200kHz甚至更高迈进。频率上去了,变压器小了,但整流级的麻烦也来了——桥堆越来越烫。

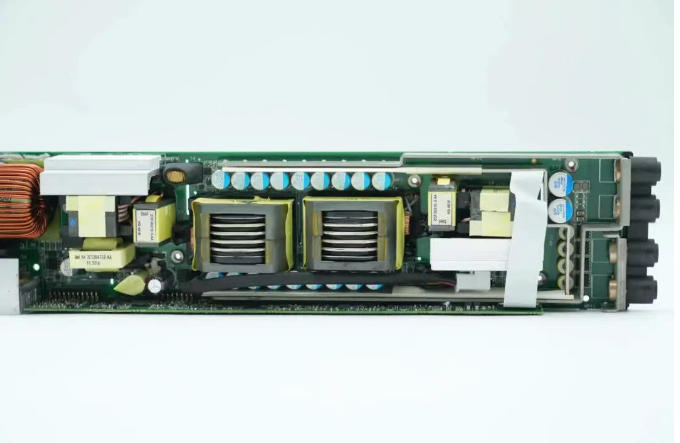

辅助电源


热量为什么“堵”在桥堆里?

AI储能辅助电源的输入整流级,传统上采用一颗四二极管集成的贴片桥堆。整流桥模块将四颗二极管芯片密集封装于单一塑封体内。这种设计布局紧凑,却面临一个核心矛盾:热量集中在狭窄的封装区域,散热路径单一,结温极易突破安全阈值。

当开关频率提升到100kHz以上时,普通PN结整流器的反向恢复电荷(Qrr)会引发显著的开关损耗。频率越高,单位时间内的开关次数越多,累积的开关损耗就越大。这些损耗全部转化为热量,在桥堆狭小的封装体内积聚。

以一台典型AI储能PCS的辅助电源为例,输入整流级采用一枚6A/1000V的贴片桥堆,在环境温度50℃的机柜内连续运行,热成像仪显示桥堆壳温经常突破95℃,内部结温估算超过125℃。高温不仅加速桥堆本身的老化,还通过热辐射影响周边的电解电容——电容每升高10℃,寿命缩短一半。

集成桥堆的“热瓶颈”在哪里?

根本问题出在散热结构上。

集成桥堆将四颗二极管芯片封装在约10×10mm的塑封体内,所有热量通过同一块引线框架向外传导。典型SOP-4封装桥堆的热阻RθJA在45K/W左右——这意味着每1W的损耗就会让结温比环境温度高出45℃。在辅助电源满载运行时,桥堆总损耗约2-3W,温升轻松超过90℃。

更关键的是,在100kHz以上开关频率下,普通桥堆的反向恢复时间(trr)通常超过150ns,Qrr引发的开关损耗进一步推高温升。频率越高,这个恶性循环越严重。

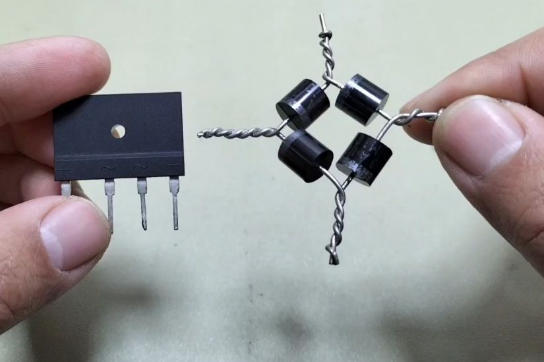

四颗二极管


贴片二极管阵列:把热量“摊开”

平尚科技在通用整流器件领域积累了丰富的工程经验,提供了一条不同的思路——用4颗独立贴片二极管搭建整流桥,代替单颗集成桥堆。

核心逻辑很简单:把四颗二极管从同一个封装里“拆”出来,各自独立贴装在PCB的不同位置。

每颗二极管独立贴装于PCB上,间距拉开。热量不再集中于单一封装,而是分散到四颗独立器件,通过PCB大面积敷铜和过孔向多个方向传导,有效降低局部热流密度。

以平尚科技推荐的DPAK封装大电流贴片二极管为例(每颗10A/1600V),四颗组成整流桥阵列。关键参数方面:采用GPP玻璃钝化芯片工艺,正向压降控制在1.0V以内;反向恢复时间优化至75ns以内,适配100kHz以上高频开关场景;工作结温范围覆盖-55℃至150℃。

在相同测试条件下——三相输入380V、直流输出540V/28A、环境温度40℃、自然冷却——贴片二极管阵列方案将单器件最高壳温从集成桥堆的112℃降至86℃,降幅达26℃。等效热阻从1.2℃/W降至0.65℃/W,在同等损耗下结温降低近20℃。

平尚科技推荐的贴片二极管来自具备严格一致性管控的供应链,批次内正向压降离散性控制在±30mV以内,确保阵列中每颗二极管的电流分配均衡,避免“单颗过载、其余闲置”的热失衡现象。

高频化是AI储能辅助电源不可逆的趋势。频率越高,集成桥堆的“热瓶颈”就越紧——热量堵在狭小的封装里出不去,周边元件跟着遭殃。改用四颗独立贴片二极管,本质上是把“堵”变成“散”——热量从四个方向、通过PCB大面积铜箔散出去,而不是挤在一个封装里互相加热。平尚科技这条“散热门道”,守住的不是某一个型号的替代,而是高频化趋势下整流级还能继续往前走的那条路。
