从4.5G到5G基站储能，大电流贴片电感在AI能源管理中的磁饱和红线在哪里？
4.5G时代，一座通信基站的满载功耗大约在1.2kW到1.5kW。到了5G，这个数字翻了将近三倍——单座5G基站的满载功耗约为3.5kW至4kW。功耗上去了，储能系统就得跟着升级。5G基站备用电源储能系统需要在极端环境（-40℃至65℃）、市电故障、雷击等场景下提供毫秒级切换的高可靠供电。储能PCS的功率等级从几千瓦跃升到几十千瓦，DC-DC变换器要处理的电流直接从十几安培飙到上百安培。电流大了，电感首当其冲。在DC-DC变换器中，贴片功率电感扮演的是“能量仓库”的角色——开关管导通时储存能量，关断时释放能量。电流越大，磁芯内部的磁通密度就越高。当磁通密度逼近磁芯材料的饱和磁密时，磁导率会急剧下降，电感量随之崩塌。这就是磁饱和。一旦饱和发生，电感失去储能能力，开关管将直面毫无抑制的电流尖峰——轻则效率骤降、纹波暴增，重则炸管。
磁饱和的“红线”到底在哪里？
选型手册上通常标两个电流值：饱和电流（Isat）和温升电流（Irms）。Isat指电感量下降30%时的电流值——超过这个值，磁芯已经实质性饱和。Irms指电感表面温度上升40℃时的电流值。但很多工程师只看Isat，忽略了一个关键事实：在实际电路中，即使工作电流没超过Isat，如果纹波电流很大，铜损（I²R）导致的温升也可能把电感烧掉。更隐蔽的是直流偏置陷阱——标称10μH的电感，在1MHz和5A直流偏置下，实测感值可能跌落到3μH。真正的设计红线是两条同时守：峰值电流 < Isat × 安全余量（建议20%-30%） ，有效电流 < Irms。缺一条，电感就可能在某次负载瞬态中悄无声息地饱和。平尚科技怎么守这条红线？东莞市平尚电子科技有限公司旗下PAGOODA品牌的大电流贴片电感，正是针对5G基站储能和AI能源管理的高瞬态、大电流工况设计的。

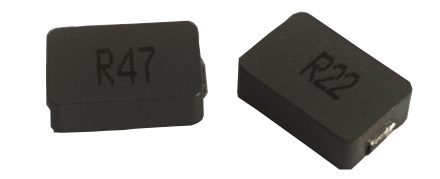

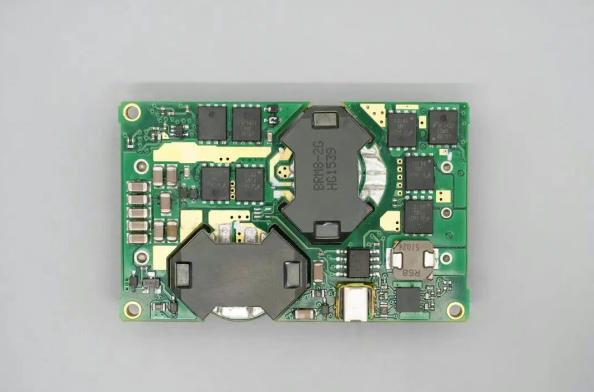

以平尚科技储能专用1040封装功率电感（33μH）为例：采用高饱和合金粉芯（铁硅铝复合材质）加扁平铜线紧密绕制工艺，搭配全包裹磁胶屏蔽结构。关键参数上，饱和电流（Isat）≥20A（@25℃，感值下降30%），额定电流（Irms）≥15A（@25℃，温升≤40K）。20A的饱和电流意味着什么？较传统铁氧体电感饱和电流提升40%，20A大电流下无明显感值衰减。更重要的是，该系列呈现出典型的“软饱和”特性——Isat远大于Irms。这种特性在实际设计中意味着：持续工作以Irms为红线确保散热安全，而Isat的高余量为负载瞬态峰值电流提供了充足的缓冲空间，无需过分焦虑峰值电流导致的磁饱和。在10-20kW储能变流器的低压DC-DC双向变换场景中，这颗电感可稳定承载10-15A大电流传输，抑制200kHz至2MHz频段的高频纹波。针对AI高密度场景，平尚科技的2520一体成型大电流电感（1μH）采用铁硅铝高性能磁材，DCR低至35mΩ，Irms覆盖1-10A、Isat覆盖1.5-12A，饱和电流≥1.2×峰值电流。宽温-40℃至125℃、长寿命≥10万小时，通过50Grms振动与温变测试。
真实的案例来自华东某通信设备商的5G基站储能配套项目。该基站的AAU单元峰值功耗超过1200W，配套的储能PCS的DC-DC变换器原设计采用某品牌铁氧体功率电感，标称Isat为12A。在基站负载突增的瞬态测试中，该电感多次进入饱和区，导致输出电压跌落超过5%，触发保护停机。平尚科技提供了1040封装33μH合金磁芯电感（Isat≥20A）进行替换。更换后，在同等负载瞬态冲击下电感量保持稳定，输出电压跌落控制在1.2%以内，储能系统连续运行超过3000小时无饱和相关故障。目前该方案已在超过50个5G基站储能站点中批量部署。从4.5G到5G，功耗翻了近三倍；从5G到AI算力中心，功耗还要再翻几番。电流越来越大，磁饱和的红线越来越紧。守不住这条线，再智能的AI能源管理算法也只是在给一颗随时会饱和的电感擦屁股。平尚科技大电流贴片电感的意义，就是用高饱和合金磁芯和“软饱和”特性，把这条红线往前推了一大截——让工程师在设计时不必在Isat和Irms之间做单选题，而是两条红线一起守、守得住。
