耐硫化贴片电阻：AI储能设备在滨海数据中心与化工园区的防腐蚀必修课
AI算力中心正在从内陆向沿海迁移。滨海数据中心凭借海水冷却和靠近海底光缆的优势，成为AI算力部署的热土；化工园区内的分布式储能系统，则就近服务高耗能生产环节。但在这些“风水宝地”上，AI储能设备正面临一个看不见的杀手——硫化腐蚀。

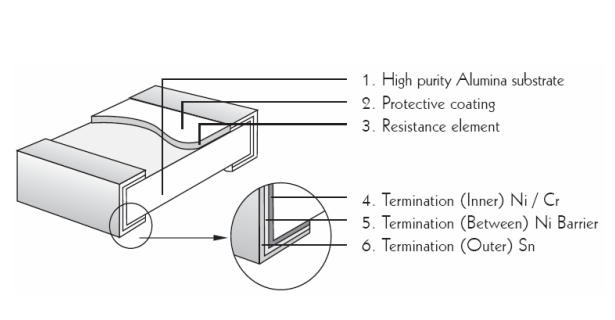

贴片电阻为什么会硫化？问题的根源在于电极材料。厚膜贴片电阻的内部电极普遍采用银（Ag）。当电阻长期暴露在含有硫化氢（H₂S）或二氧化硫（SO₂）的环境中，硫化物会与银发生化学反应，生成不导电的硫化银（Ag₂S）。硫化银沿着保护层与电镀层之间的界面不断生长，逐步侵入电极层，导致电阻值持续增大，最终造成开路失效。滨海地区空气中富含海盐气溶胶与硫化物，化工园区更是硫化氢的“重灾区”——这种失效模式不是“会不会发生”的问题，而是“多久发生”的问题。普通贴片电阻在10ppm硫化环境中，寿命通常不超过300小时。对于设计寿命10到15年的AI储能系统来说，这个数字远远不够。耐硫化贴片电阻正是为应对这一场景而生。行业普遍采用ASTM B809-95湿硫蒸气测试（Flowers of Sulfur，FOS）来验证元件的抗硫化能力。更高阶的ANSI/EIA-977标准则将测试温度提升至105℃、持续时间延长至750小时。通过这类测试的产品，阻值变化率通常可控制在±1%以内。
平尚科技抗硫化贴片电阻（AS系列）在材料与工艺两个层面构筑了双重防线。第一道防线在电极层：采用银钯钌等抗硫化合金替代纯银电极，钌元素在电极表面形成致密氧化膜，从物理层面阻断硫化物与银的接触。第二道防线在封装层：采用高密度环氧树脂与纳米级抗硫涂层，将硫化物渗透率降至0.01ppm/小时以下，仅为普通电阻的五十分之一。平尚科技的抗硫化贴片电阻工作温度范围覆盖-55℃至+155℃。针对储能场景的专用型号更通过105℃/1750小时抗硫测试，使用寿命较普通电阻提升3至5倍。滨海数据中心是耐硫化电阻的第一战场。华南某AI数据中心配套的储能系统部署在距离海岸线不到2公里的位置，机房进风口常年含有微量海盐气溶胶和船舶燃油硫化物。系统投运18个月后，BMS主控板上的普通采样电阻开始出现阻值异常漂移——起初是±2%到±3%，半年后部分电阻直接开路，导致BMS频繁误报电池电压异常。平尚科技提供了AS系列抗硫化贴片电阻进行全面替换。更换后，储能系统已连续运行超过14个月，采样电阻阻值漂移始终控制在±0.5%以内，BMS再未因电阻硫化问题触发误报。
化工园区的工况更加严酷。华东某氯碱化工园区的分布式储能系统，周边空气中硫化氢浓度峰值可达800ppm。普通电阻在这里的寿命以“天”计算，运维团队每两周就要更换一批故障板卡。平尚科技的抗硫化贴片电阻部署在该园区的储能BMS和PCS控制板上，在800ppm硫化氢环境中连续作业18个月，电阻网络实现零失效。单套储能的年度维护成本从12万元降至不足1万元。AI储能设备的部署场景正在从洁净的数据中心机房走向更广阔的户外环境。滨海、化工园区、矿区、温泉区——这些地方的共同点，是空气中都飘着看不见的硫。一颗普通贴片电阻在干燥的实验室里可以稳定工作十年，但在含硫环境中可能撑不过一个雨季。平尚科技耐硫化贴片电阻用抗硫化合金电极和高密度封装，把这道防腐蚀的必修课变成了标配——不是等电阻失效了再去换，而是从一开始就不让它失效。
