MOS管体二极管反向恢复损耗太大？AI储能LLC变换器改用GaN前的最后一战
AI储能系统对效率的追求几乎是“锱铢必较”的。PCS每提升0.5个百分点，一个百兆瓦时级储能电站每年就能省下几十万度电的电费。在追求极致效率的路上，LLC谐振变换器凭借其天然实现零电压开关（ZVS）的能力，成为AI储能DC-DC级的主流拓扑。然而，LLC拓扑中有一个长期被低估的“效率杀手”——MOS管体二极管的反向恢复损耗。

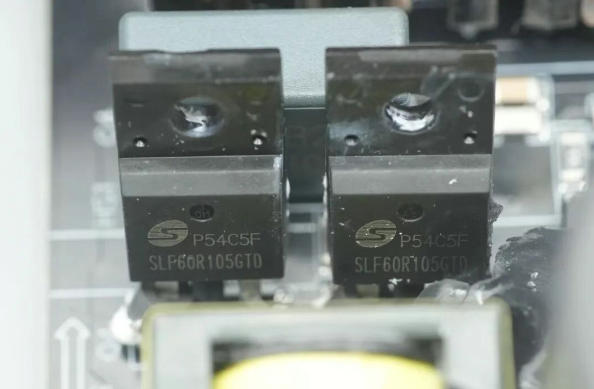

体二极管反向恢复：LLC中看不见的“刹车片”LLC变换器依赖ZVS实现低开关损耗，而ZVS的实现离不开体二极管的续流作用。当半桥的一个MOS管关断、另一个开通之前，谐振电流必须通过关断管的体二极管续流，为下一个管子的ZVS创造条件。体二极管本质上是一个PN结，导通时存储了大量的少数载流子。当它从正向导通切换到反向截止时，这些存储的载流子需要时间复合——这就是反向恢复过程。这个过程就像踩下刹车后的汽车滑行：车已经停了，但惯性还在。反向恢复带来的问题有两个。第一是损耗。反向恢复电流与电压的乘积在时间上的积分，就是实实在在的开关损耗。有实测数据显示，在fs>fr的高频工况下，体二极管导通瞬间可产生高达30A/μs的di/dt变化率。第二是可靠性。如果体二极管无法及时恢复全部存储载流子，系统可能从ZVS区滑入容性区工作，发生硬开关操作，甚至导致寄生双极晶体管导通，造成MOSFET烧毁。LLC谐振变换器中的一个典型失效模式，正是由于体二极管反向恢复特性较差引起的直通电流。

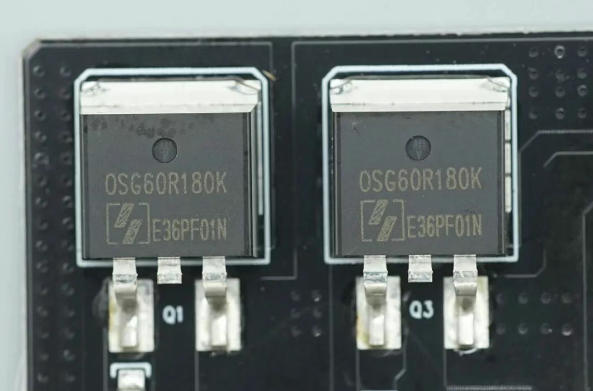

MOS管 vs GaN：反向恢复的“代际差异”GaN HEMT之所以被视为硅基MOS管的“终结者”，核心优势之一就是——GaN没有体二极管。GaN是横向器件，不存在PN结体二极管，也就没有反向恢复电荷（Qrr）这个概念。在LLC这类依赖体二极管续流的拓扑中，GaN天然规避了反向恢复损耗和相关的可靠性风险。但GaN也有自己的问题。价格高、驱动复杂、供应链尚未成熟——对于大多数AI储能项目来说，从硅基MOS管全面切换到GaN，仍是一个成本和技术门槛都偏高的选择。在改用GaN之前，还有没有优化空间？有。选一颗体二极管反向恢复特性足够好的硅基MOS管，就是“最后一战”。平尚科技MOS管：守住硅基的“底线”平尚科技工业级MOS管产品线在体二极管反向恢复特性上做了针对性优化。以平尚科技采用先进沟槽栅工艺的N沟道功率MOS管为例，在3.3V驱动电压下导通电阻可低至8mΩ，栅极电荷控制在12nC以内。低导通电阻意味着更小的导通损耗，低栅极电荷意味着更快的开关速度——这两项指标共同作用，可有效缩短体二极管的反向恢复时间，降低Qrr带来的损耗。平尚科技的MOS管覆盖电压范围1V至1500V、电流最高可达数十安培。以AI储能LLC变换器常用的600V/2A N沟道MOS管为例，其在体二极管反向恢复特性上经过了专门优化，反向恢复时间（trr）和反向恢复电荷（Qrr）指标均优于同规格普通平面MOS管。传统平面MOSFET体二极管的Qrr比超级结MOSFET高出3到5倍——而平尚科技采用沟槽栅工艺的MOS管，Qrr控制在了更低的水平上，在LLC的ZVS工况下减少了体二极管续流阶段的损耗累积。
真实的案例：从“炸管”到稳定运行华南某AI数据中心配套的储能PCS项目提供了一个真实的对照。该项目采用LLC拓扑作为DC-DC主变换级，原设计使用某品牌普通平面MOS管。在系统满负荷连续运行测试中，MOS管频繁出现温升超标和偶发性失效——排查发现是体二极管反向恢复特性不佳，导致在负载瞬态切换时系统滑出ZVS区，产生硬开关直通电流。示波器捕捉到的Vds波形上出现了明显的振铃现象，电压尖峰超过MOS管额定电压的20%。平尚科技的技术团队提供了沟槽栅工艺MOS管替代方案，并协助客户重新调试了死区时间参数。替换后，体二极管的反向恢复电流尖峰降低了约40%，MOS管壳温从原来的92℃降至78℃，LLC变换器在全负载范围内的ZVS保持率从87%提升至99%以上。该储能PCS已连续运行超过5000小时，未再出现MOS管相关故障。GaN很好，但硅基MOS管还没到退场的时候。在AI储能LLC变换器这个战场上，体二极管反向恢复损耗是硅基器件绕不开的物理短板，但选对器件、用好器件，依然能把这块短板补到够用。平尚科技沟槽栅工艺MOS管用更低的Qrr和更快的反向恢复，为硅基器件守住了改用GaN前的“最后一战”。这场仗打赢了，GaN的切换就可以从容不迫；打不赢，换什么器件都只是换个方式烧钱。
