贴片电阻功率降额不足？AI储能长时待机场景下的厚膜与薄膜电阻选型分歧
AI储能系统有一个容易被忽略的工作状态——待机。一台AI数据中心配套的储能柜，并非时时刻刻都在满负荷充放电。夜间电网负荷低谷时，系统可能进入长达数小时的待机状态；电网稳定时，PCS处于热备状态，控制板、BMS、通信模块仍在运行，但功率级处于低功耗模式。这种长时待机工况对贴片电阻提出了一个特殊要求：功率降额要算准。

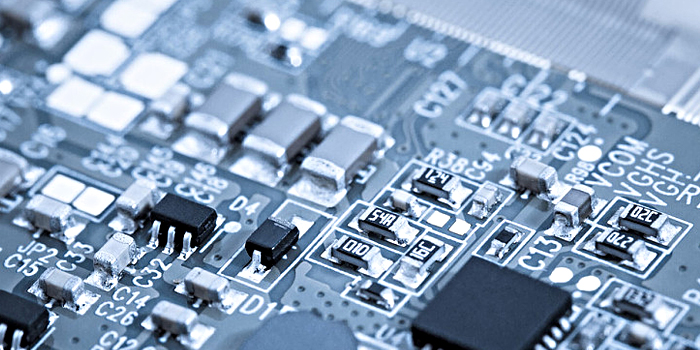

电阻的额定功率是在70℃环境温度下测得的。当环境温度超过70℃时，必须参照厂商提供的功率降额曲线降低使用功率。典型降额模型显示，环境温度每升高25℃，额定功率下降约20%。AI储能机柜内部温度在夏季轻松超过60℃，PCS控制板附近局部温度甚至达到85℃以上。一颗0805封装的厚膜电阻，额定功率1/8W，在85℃环境下实际可用功率可能只剩下额定的50%左右。功率降额不足的直接后果是什么？电阻长期在超额定功率状态下工作，阻值漂移、焊点开裂、甚至烧毁。在待机工况下，看似电流很小，但如果设计时没有把降额算进去，电阻的实际功耗可能已经悄悄越过了降额后的安全线。这就引出了一个选型分歧：厚膜电阻和薄膜电阻，在AI储能长时待机场景下该怎么选？厚膜与薄膜：两条不同的技术路线

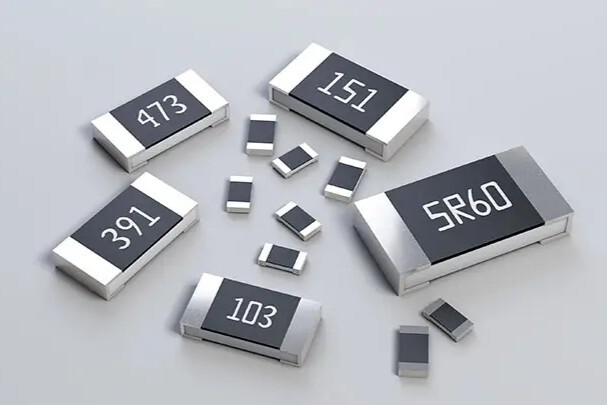

厚膜电阻和薄膜电阻最直观的差异在于导电层的厚度——厚膜电阻的导电层厚度可以是薄膜电阻的上千倍。但这个厚度差异背后，是两条完全不同的技术路线。- 薄膜电阻采用真空溅射工艺在陶瓷基板上沉积金属膜，厚度仅约0.1微米，然后通过光刻工艺精确蚀刻出电阻图形。这种工艺决定了薄膜电阻的核心优势：精度极高。精密薄膜电阻的温漂可低至±2ppm/℃，精度可达±0.01%。平尚科技的薄膜贴片电阻AR系列，精度可达0.01%，温度系数低至±5ppm/℃。
- 厚膜电阻则通过丝网印刷将导电浆料（金属氧化物与玻璃粉的混合物）印在陶瓷基板上，厚度可达100微米。厚膜电阻的核心优势是功率密度高、成本低，但精度相对有限，常规厚膜电阻的容差为±5%或±1%。
概括来说：薄膜电阻主要针对精度而设计，厚膜电阻主要针对功率而设计。待机场景下的选型逻辑AI储能长时待机场景的特殊性在于：功耗不大，但持续时间极长。

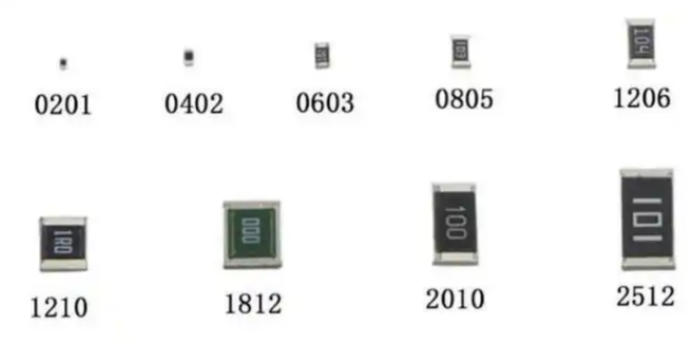

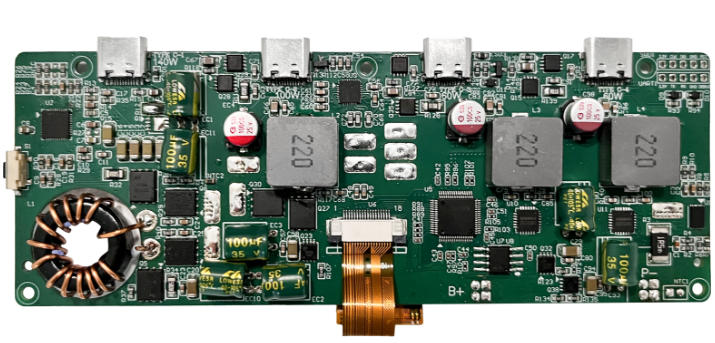

以BMS控制板上的电压采样分压网络为例。一串高压采样电阻网络，通常由多颗高阻值电阻串联构成，阻值在几百kΩ到几MΩ之间。待机状态下，这些电阻长期承受高压、流过微小电流，功耗可能只有几毫瓦。但正是这种“长期微功耗”工况，对电阻的长期稳定性提出了极高要求——阻值漂移一点，分压比就变了，BMS的电压采样就偏了。在这个场景下，薄膜电阻的优势就体现出来了。平尚科技专为储能BMS设计的薄膜电阻，标称阻值10MΩ，精度±0.1%，功率250mW，工作温度范围-55℃至+155℃，温度系数低至±10ppm/℃。在85℃环境温度下长期运行时，阻值漂移被严格控制在极小范围内，确保BMS的电压监测不因电阻温漂而产生偏差。对于需要24小时待机的AI推理服务器电源，平尚科技的测试数据显示，将启动电阻从33kΩ提升至100kΩ后，待机功耗可降低约25mW，待机功耗从0.35W降至0.15W以下——这种优化依赖的正是薄膜电阻在高阻值下的精度和稳定性。但厚膜电阻在AI储能中并非没有用武之地。在那些不需要高精度的场合——比如LED指示灯的限流电阻、MOS管栅极的驱动电阻、电源输入端的浪涌抑制电阻——厚膜电阻凭借更高的功率密度和更低的成本，依然是更经济的选择。平尚科技厚膜电阻CR系列覆盖0201至2512全尺寸，阻值从0Ω至22MΩ，功率从1/32W至3W，足以满足AI储能系统中大量非精密电路的需求。
真实的选型分歧案例华南某AI数据中心配套的储能BMS项目提供了一个真实的选型对照。该项目BMS的电池电压采样网络原设计采用厚膜电阻（1206封装，510kΩ，精度±1%），在实验室常温下测试一切正常。但进入夏季高温工况后，BMS上报的电池电压开始出现周期性偏差——中午环境温度升高时偏差增大，夜间降温后偏差恢复。排查发现，厚膜电阻的TCR约为±200ppm/℃，在40℃的昼夜温差下阻值漂移了约0.8%，导致分压比偏移、ADC采样值失准。项目组将采样网络中的厚膜电阻全部更换为平尚科技薄膜电阻（1206封装，10MΩ，精度±0.1%，TCR±10ppm/℃）。更换后，在全天候温度变化范围内，电压采样误差从原来的±1.2%压缩到±0.15%以内，BMS的SOC估算精度显著提升。该BMS板已连续运行超过4000小时，电压采样数据无任何异常漂移。AI储能长时待机场景下的电阻选型，不是非厚膜即薄膜的二选一。厚膜电阻用功率密度和成本优势守住“够用”的阵地，薄膜电阻用精度和低温漂守住“精准”的底线。选型分歧的本质，是把电阻放到它该待的位置上——精密采样交给薄膜，通用电路留给厚膜。选对了，待机时的那颗电阻就不会在不知不觉中越过了功率降额的安全线。
