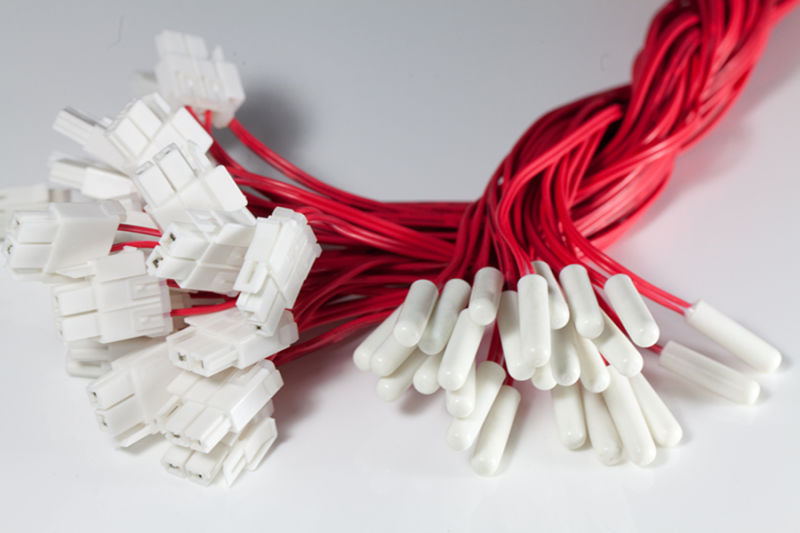

AI储能BMS待机一年，NTC热敏电阻长时间小电流激励产生的漂移需要校正吗？
AI储能BMS并非时时刻刻都在满负荷工作。夜间待机、轻载休眠、周期性巡检——在这些长达数月甚至一年的低功耗工况中，BMS的温度采样通道仍在以毫安甚至微安级的激励电流持续监测电芯温度。很多工程师理所当然地认为：小电流嘛，不会发热，不会老化，NTC漂移可以忽略。这个判断，可能高估了NTC在长时间小电流激励下的稳定性。
小电流激励并不等于“零漂移”NTC热敏电阻的阻值漂移主要来自三个物理根源，前两个与小电流激励的关系并不直接：- 银离子电迁移——NTC通常处于持续的直流偏置电压下，水分子沿引脚与树脂的结合界面渗透至陶瓷体内部，渗透的水分会充当电解质，导致电极层的银离子发生电迁移，形成导电的“银枝晶”，使绝缘电阻下降、阻值异常偏小。
- 高温晶格重构——长期工作在接近额定上限的高温环境中，材料内部的微观晶格会发生缓慢的重构，金属离子的价态分布发生改变，直接导致R25和B值发生不可逆的长期漂移。
- 材料老化——NTC热敏电阻长期工作后可能出现阻值缓慢漂移，年漂移率约0.5%至1%。高稳定性NTC的年漂移率可控制在0.02%至0.075%。村田SMD型NTC的实测年漂移率约为0.492mK/年。在AI储能BMS典型的-20℃至+85℃宽温工况中，漂移效应会被环境温度波动成倍放大。NTC的特性漂移通常是渐进式的，在出厂测试时难以察觉，却在终端用户使用过程中逐渐显现。
小电流激励下的自热效应小电流激励虽然发热有限，但并非零热量。NTC在通电状态下会产生焦耳热（P=I²R），导致自身温度高于环境温度，引发“自热误差”。典型NTC在500Ω标称阻值下，每1℃温升约需1mW功耗。BMS待机工况下的激励电流通常为20μA至100μA量级。以一颗10kΩ NTC为例，100μA激励电流下的功耗为P=100μA²×10kΩ=0.1mW——不足1mW的十分之一，自热温升约0.1℃。这个数值在消费电子中可忽略，但AI储能BMS对电芯温度的监测精度正从“±1℃够用”走向“±0.5℃是底线”。0.1℃的自热误差加上材料老化导致的阻值漂移，经过一年的累积，足以让BMS的测温偏差突破0.5℃的精度边界。
所以，需要校正吗？答案是：视NTC的等级而定。如果选用的NTC属于高稳定性等级（年漂移率≤0.05%），且应用场景的测温精度要求为±1℃或更宽松，一年内的累积漂移大概率在设计裕量范围内，无需主动校正。但如果NTC的等级一般（年漂移率0.5%至1%），或者系统对测温精度的要求达到±0.5℃甚至更高，那么待机一年后累积的阻值漂移已经足以影响BMS的温控决策——必须校正。如何校正？三种工程路径- 路径一：定期现场比对校正。 使用高精度Pt100（±0.1℃）作为参考探头贴附于电芯表面，同步采集NTC输出，建立误差映射表。在产线EOL测试或年度维护中执行，5℃一个步进点记录数据，生成分段补偿系数写入BMS固件。
- 路径二：软件偏移补偿。 在BMS的校准参数区写入“Ext Temp Offset”偏移值，通过已知参考温度点反推NTC通道的系统性偏差并进行统一修正。
- 路径三：自校准算法。 在BMS软件层增加自动校准机制，利用系统在特定工况下的已知温度参考点（如设备冷启动时的环境温度），自动计算NTC通道的偏差并进行补偿。

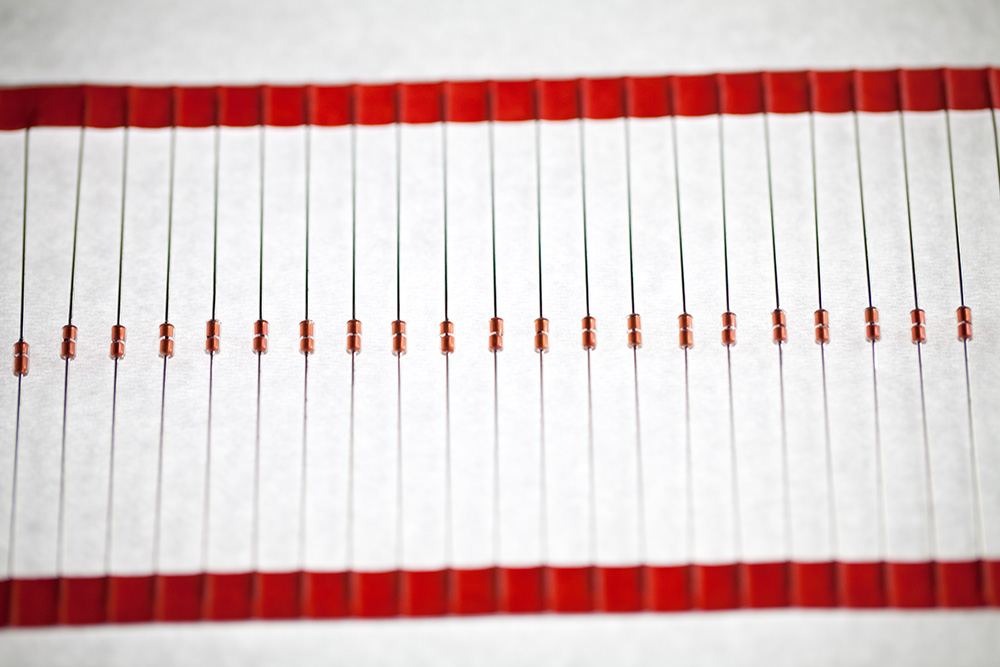

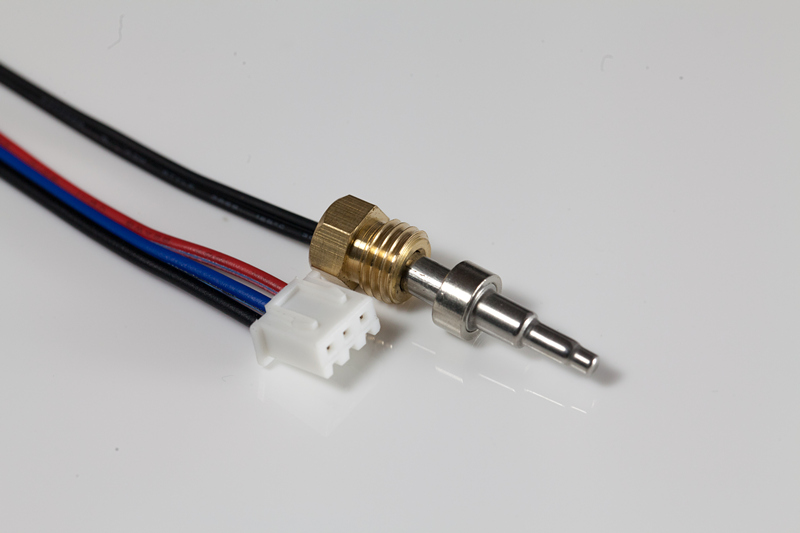

平尚科技PAGOODA品牌储能专用玻封NTC（φ2.0mm，10kΩ@25℃，B值3950K±1%），在-55℃至200℃全温区内阻值漂移率低于±0.3%。通过稀土掺杂陶瓷基板与玻璃钝化电极工艺，将年漂移率控制在极低水平——对于AI储能BMS的10年设计寿命而言，平尚科技的NTC在全生命周期内的累计漂移仍保持在可接受范围内。但在严苛的高精度场景中，平尚科技仍建议客户在BMS软件层预留定期校准接口，每12至18个月执行一次现场比对校正，将累积漂移归零。
AI储能BMS待机一年，NTC热敏电阻的漂移不是“会不会发生”的问题，而是“发生了多少”的问题。小电流激励不等于零应力——银离子在直流偏压下持续迁移、晶格在温度循环中缓慢重构、材料老化在时间维度上不可逆推进。平尚科技这颗年漂移率＜0.3%的玻封NTC，用稀土掺杂和玻璃钝化工艺把漂移压到了最低，但即便最低的漂移也需要被看见、被测量、在必要时被校正。NTC的漂移，测一测就知道需不需要校；校正一次，BMS的10年测温精度就多一分保障。
