不是所有固态电容都叫AI储能专用，介电层工艺差异导致的高频发热对比

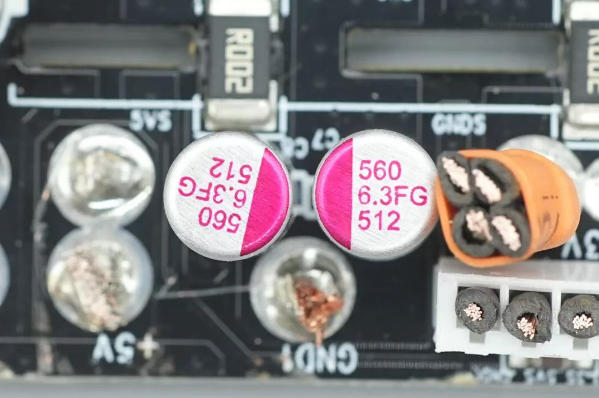

AI储能PCS的DC-DC变换器以数十kHz至数百kHz频率高速切换，固态电容承担着高频纹波吸收的核心任务。很多工程师选型时只看容量和耐压，认为“固态电容都差不多”。但同一规格的两颗固态电容，在AI储能高频工况下的发热量可能相差一倍——差距不在外观，在介电层和导电聚合物的工艺里。

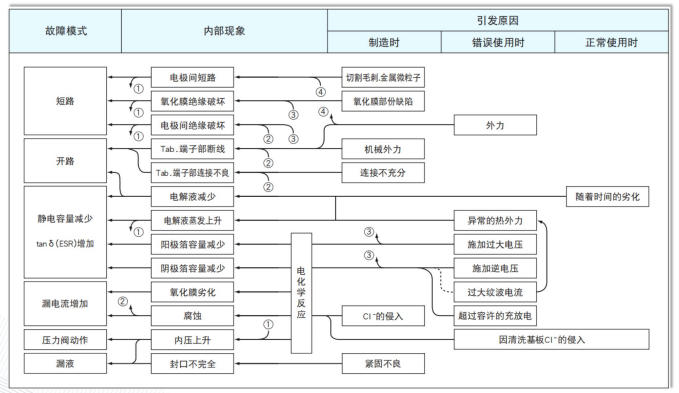

ESR是高频发热的“油门踏板”高频纹波电流流过电容的等效串联电阻（ESR）时，会产生功率损耗：P_loss = I_rms² × ESR。ESR越高，发热越严重。以一个ESR 40mΩ的电容承载2A纹波电流计算，单颗损耗高达0.16W。如果ESR降到20mΩ，损耗降至0.08W，发热量直接减半。
AI储能PCS的纹波电流可能达到数安培甚至数十安培，ESR每差1mΩ，发热量就差一个数量级。
工艺差异一：介电层均匀性——±3%和±15%之间，隔着一道温升线
固态电容的介电层是阳极铝箔表面经阳极氧化生成的氧化铝（Al₂O₃）薄膜。这颗氧化膜既是绝缘层，也是电容的“心脏”——其厚度和均匀性直接决定ESR和漏电流。领先企业采用多段阶跃式升压法，在磷酸溶液中分5-8个电压梯度进行阳极氧化，介电层厚度均匀性可提升至±3%以内。而普通工艺的介电层均匀性可能只有±15%。介电层厚度不均，意味着局部电场集中、漏电流偏大、ESR升高。更关键的是介电层的晶格缺陷。低ESR固态电容采用晶态氧化铝介质层，晶格缺陷少，有效抑制了偶极极化损耗。普通工艺的氧化膜存在大量非晶态缺陷，高频下偶极极化损耗显著增加，直接反映为ESR的升高和发热的加剧。工艺差异二：导电聚合物——电导率差一个数量级，发热差一个量级固态电容用导电高分子聚合物替代液态电解液。导电高分子材料的导电能力通常比电解液高2到3个数量级。但同样是导电聚合物，不同工艺的电导率可能差出数倍。采用原位聚合工艺将吡咯单体直接聚合在氧化膜表面，形成的聚吡咯导电层厚度可精确控制在20-50nm范围，ESR可降至5mΩ以下。而传统化学沉积法形成的导电层，ESR通常在20-40mΩ甚至更高。国产头部企业研发的“梯度掺杂”技术，通过在导电聚合物中分层掺入碳纳米管，使纹波电流承受能力提高40%。工艺差异三：电极箔纯度——6N和4N之间，漏电流差30%阳极铝箔的纯度直接决定电容的损耗特性。行业领先企业采用99.99%超高纯铝锭（6N级），可使漏电流降低30%以上。普通工艺使用4N级（99.99%以下）铝箔，杂质元素在阳极氧化过程中形成缺陷中心，增加介电损耗和漏电流。实测对比：40mΩ vs 20mΩ，发热差一倍

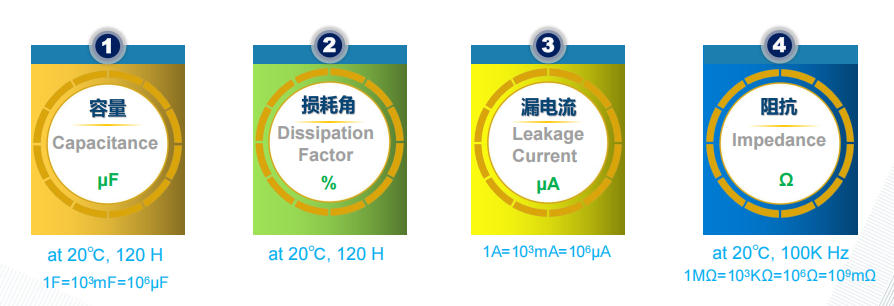

AI储能专用固态电容的判别依据不是所有标着“固态”的电容都能用在AI储能的高频大电流场景中。判别一颗固态电容是否真正“AI储能专用”，可以从四个维度入手：- 一看ESR指标。100kHz下ESR是否低于20mΩ。普通固态电容的ESR通常在30-50mΩ，AI储能专用产品的目标值在5-15mΩ。
- 二看介电层工艺。是否采用多段阶跃式升压法或多梯度阳极氧化工艺，介电层均匀性是否达到±3%以内。
- 三看导电聚合物类型。是否采用原位聚合PEDOT或梯度掺杂工艺，而非传统化学沉积法。
- 四看纹波电流承受能力。100kHz下的额定纹波电流是否≥2A。AI储能PCS的纹波电流动辄数安培，纹波电流能力不足的电容在高温下会迅速劣化。
AI储能高频工况下，固态电容的发热不是“差不多”的。介电层均匀性差一点、导电聚合物电导率低一档、电极箔纯度少一个9——叠加起来，ESR差出一倍，发热差出一倍，寿命差出一半。平尚科技这颗ESR低至12-18mΩ、纹波电流2.8A的固态电容，守住的不是一颗元器件的参数达标，而是AI储能PCS在高频开关中每一路纹波都能被高效吸收、不会转化为热量的那条底线——不是所有固态电容都叫AI储能专用，工艺的差距，最终会在温升上体现出来。
