贴片晶振的负载电容匹配失误，为何让AI储能边缘网关时钟精度无缘PTP？
AI储能边缘网关是储能系统与电网调度、云端运维平台之间的“数据守门人”。BMS的电池状态数据、PCS的功率调度指令、与电网侧的能量交互——所有这些信息的时序一致性，都依赖边缘网关内部那颗不起眼的贴片晶振提供的时钟基准。PTP（Precision Time Protocol，IEEE 1588）协议的核心使命，是在分布式网络中实现主时钟与众多从时钟之间亚微秒乃至纳秒级的高精度时间同步。一台边缘网关若想加入PTP同步网络，其本地时钟的长期频率稳定度必须满足PTP协议对时间戳精度的苛刻要求。而决定这颗时钟能否“够格”参与PTP同步的第一道关卡，就是贴片晶振的负载电容匹配。

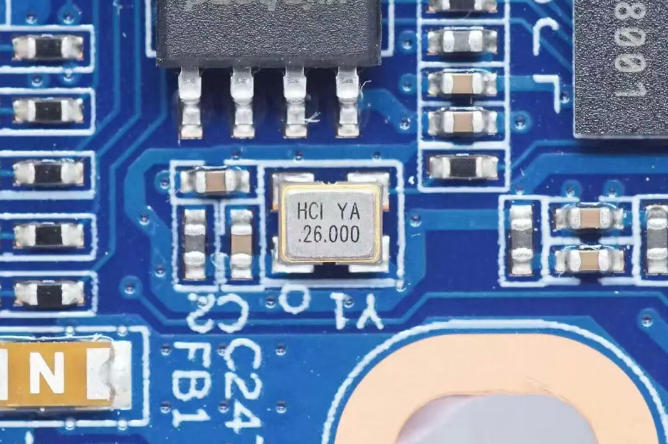

负载电容不匹配，频率就“跑偏”无源贴片晶振本身并不产生精确的频率——它的振荡频率由外部电路共同决定。晶振数据手册上标注的标称频率（如25MHz），是在特定负载电容（CL） 条件下测得的。当实际电路提供的等效负载电容等于晶振的标称负载电容时，晶振才会输出标称频率。等效负载电容的计算公式为：CL = (Cg × Cd) / (Cg + Cd) + Cs其中Cg和Cd为晶振两个引脚对地的外接匹配电容，Cs为PCB走线和芯片引脚带来的杂散电容（通常为3pF至5pF）。问题就出在这个公式里。很多工程师在计算外接电容时，只算了Cg和Cd，忘了加Cs——或者估算的Cs与实际PCB布局偏差太大。晶振要求18pF负载电容，工程师按公式算出Cg=Cd=27pF，实际Cs约5pF，则实际CL=(27×27)/(27+27)+5=18.5pF，看似接近。但如果工程师忽略了Cs，直接取Cg=Cd=18pF，则实际CL=18×18/(18+18)+5=14pF——偏离标称负载电容4pF。4pF的偏差，能让频率偏多少？负载电容的偏差直接转化为频率偏差。当实际负载电容小于晶振标称值时，振荡频率变高；反之，频率变低。实测数据给出了量化的答案：当实际CL值与晶振标称负载电容偏差超过±3pF时，将引发“灾难性频偏”——一颗16MHz晶振在CL偏离8pF时，频率误差可达80ppm。以32.768kHz手表晶振为例，20ppm的频率偏差就足以让时钟每天走快或走慢约1.73秒，一年误差超过10分钟。对于边缘网关的25MHz主时钟晶振，80ppm的频偏意味着什么？25MHz × 80ppm = 2000Hz的绝对频率偏差。在PTP同步网络中，从时钟通过持续接收主时钟的Sync报文来校正本地频率。但如果本地晶振的初始频偏已经达到80ppm，远超PTP伺服环路的牵引范围，从时钟将根本无法锁定主时钟——PTP同步彻底失败。AI储能边缘网关的时钟精度要求，比普通工业网关高出一个数量级。储能系统的削峰填谷策略依赖精确的时间基准——充放电切换的时间窗口通常只有几分钟，时钟偏差超过1分钟，一天的经济账就可能白算。PTP同步作为边缘网关与电网调度中心之间的时间对齐机制，其精度直接决定了储能系统能否参与电网调频等高级应用。而边缘网关的部署环境又加剧了负载电容匹配的难度。储能机柜内部温度在-40℃至+85℃之间波动，晶振的频率温漂本就存在。如果负载电容匹配再出了问题，频率偏差在低温或高温下被进一步放大——PTP同步的窗口期被压缩到极限。
平尚科技的解决方案：从器件到设计的全链路把控东莞平尚电子科技有限公司虽然没有车规级认证，但其储能专用贴片晶振产品线针对AI储能边缘网关的时钟精度需求做了系统性设计。以平尚科技储能专用3225封装25MHz无源贴片晶振为例：- 频率稳定度：±20ppm，全温区（-40℃至+85℃）频率温漂稳定
- 负载电容：12pF标准值，适配市面绝大多数储能专用MCU主控芯片
- 等效串联电阻（ESR） ：≤60Ω，确保起振裕量充足
负载电容匹配的设计准则AI储能边缘网关的晶振负载电容匹配，不是“随便焊两颗电容上去”就能搞定的。平尚科技给出三条核心准则：- 准则一：杂散电容必须计入。 PCB走线、芯片引脚、过孔带来的杂散电容Cs通常在3pF至5pF之间。设计时先用公式反推所需的外接电容值，而非直接套用晶振的标称负载电容。
- 准则二：外接电容精度不低于±0.5pF。 负载电容匹配要求误差控制在±5%以内。对于12pF的标称负载电容，±5%意味着±0.6pF——必须选用±0.25pF或±0.5pF高精度电容。
- 准则三：量产前必须做频率验证。 用频率计或频谱仪测量晶振的实际输出频率，确认偏差在晶振规格书的频差范围内（通常±10ppm至±20ppm）。如果偏差超标，调整外接电容值重新匹配。
PTP同步的精度，写在晶振的负载电容匹配里。一颗25MHz的贴片晶振，外接电容差1pF，频率就可能偏出十几ppm——在PTP的纳秒级同步窗口里，这十几ppm就是“进不去”和“进得去”的分界线。平尚科技这颗12pF负载电容、±20ppm频率稳定度的储能专用晶振，加上精确到±0.5pF的外接电容匹配和PCB杂散电容的精确估算，守住的不是一颗晶振的输出频率，而是AI储能边缘网关加入PTP同步网络的那张“入场券”——负载电容配对了，PTP才锁得住；PTP锁住了，储能系统与电网之间的每一毫秒才都对得上。
