贴片电感饱和电流选得太极限，AI储能重载下电源轨塌陷的全链路分析
AI储能PCS的DC-DC变换器在重载工况下，电感是那个最容易被“卡脖子”的环节。一台储能PCS在电网调频或峰谷套利的重载瞬间，电流从几十安培飙升到上百安培，电感需要在微秒级时间内完成能量的存储与释放。如果电感的饱和电流（Isat）选得太极限——刚好够用、没有余量——那么在某个负载瞬态中，电感会从“能量仓库”瞬间退化为“一根导线”，触发一条从电流失控到电源轨塌陷再到系统停机的完整失效链。

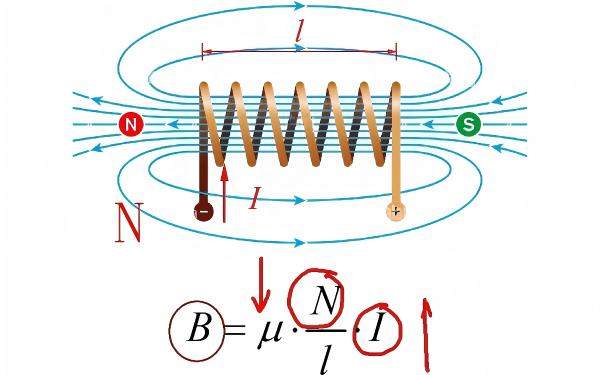

第一环：磁饱和的“悬崖效应”——感值不是慢慢掉，是直接崩电感在开关电源中的核心作用是储能和续流。理想情况下，电感量L是常数。但当流过电感的电流超过其饱和电流Isat时，磁芯磁导率μ会急剧下降，导致电感量呈悬崖式下跌——通常只剩标称值的30%至50%。铁氧体电感的饱和特性是“悬崖式”的——一旦超过某个电流阈值，电感量可能在几十毫安内从2.2μH跌至0.5μH。电感量崩塌的直接后果是：电流上升斜率di/dt = V/L瞬间变得极陡，电感彻底失去限流作用。在AI储能PCS的DC-DC变换器中，这意味着开关管将直面毫无抑制的电流尖峰。轻则效率骤降、纹波暴增，重则触发过流保护甚至炸管。第二环：峰值电流算错了，余量归零了电感饱和失效的第一个工程根源，是峰值电流计算错误。很多工程师选型时只看输出平均电流Iout，忽略了峰值电流Ipk = Iout + ΔIL/2的计算。纹波电流ΔIL通常取Iout的30%至40%。以一个12V转5V/3A的Buck电路为例，输出平均电流3A，纹波电流约1.2A，峰值电流约3.6A。如果选了一颗标称Isat=4A的电感，看似有0.4A余量，但实际上瞬态负载跳变时的峰值电流可能远超稳态计算值。AI储能PCS的重载工况远比消费电子恶劣——负载从轻载跳变到满载的瞬态响应时间在微秒级，峰值电流往往比稳态计算值高出20%至30%。TI的选型指南明确指出：电感的饱和电流额定值必须高于满载时的最大峰值电感电流。工程中一般要求Isat ≥ 1.2至1.5×Ipk。选到1.0倍，就是选到了“临界点”——实验室里能跑通，到了现场重载工况就可能触发饱和。
第三环：高温把Isat“吃掉”了20%到30%AI储能机柜内部夏季温度轻松超过60℃，PCS满载时局部温度可达85℃以上。铁氧体磁芯的饱和磁通密度（Bs）随温度升高而显著下降——典型高温下Bs下降20%至30%。这意味着：一颗在25℃室温下标称Isat=10A的电感，到了85℃机柜环境中，实际可用Isat可能只剩7A到8A。如果设计时室温下刚好留了10%的余量，高温下余量直接归零，电感进入饱和区。温度越高，电感越容易饱和失效。AI储能PCS的夏季高温工况，就是电感饱和失效的“加速器”。第四环：电源轨塌陷——从纹波激增到系统关机当电感进入磁饱和后，全链路失效在毫秒级时间内逐级传导。- 第一步：电流失控与纹波恶化。 电感饱和后，输出纹波电压ΔV急剧增大，示波器上能清晰看到电感电流波形顶部被“削平”或呈指数级陡升。电感量下降会直接导致电路纹波电流非线性激增，开关损耗、导通损耗同步飙升，打破电源环路工作平衡点。
- 第二步：功率管热累积。 MOSFET需要承受远超设计的峰值电流和di/dt应力。导通损耗I²R随电流平方增长，开关损耗同步增加，芯片温度快速攀升，逐步突破安全阈值。
- 第三步：电源轨塌陷与欠压保护。 当电感饱和时，输出电压Vo会降至PGood关断阈值以下，最终进一步跌至欠压保护（UVP）阈值，触发UVP保护。在AI储能PCS中，这意味着直流母线电压瞬间塌陷，后级所有负载——DSP、采样芯片、通信模块——同时掉电。
- 第四步：系统停机。 电源轨塌陷触发系统级保护，PCS强制停机。从电感饱和到系统关机，整个过程可能在数毫秒内完成。
平尚科技的选型准则针对AI储能重载场景的贴片电感选型，平尚科技给出三条核心准则：- 准则一：峰值电流按1.5倍留余量。 不要只看平均电流Iout，必须计算峰值电流Ipk = Iout + ΔIL/2。建议Isat ≥ 1.5 × Ipk。
- 准则二：高温降额必须计入。 铁氧体磁芯在85℃环境下Isat下降20%至30%。选型时以高温工况下的实际Isat为准，而非室温标称值。
- 准则三：优选“软饱和”特性电感。 合金粉芯（铁硅铝、铁镍等）电感的饱和曲线是缓降式而非悬崖式，在过载瞬态中有一定的冗余缓冲。平尚科技储能专用1040封装功率电感的饱和电流≥20A，较传统铁氧体电感提升40%。
AI储能PCS重载下的电源轨塌陷，很少是“突然发生”的——它是峰值电流算少了、高温降额没算、Isat留得太极限这三件事叠加之后，在某个负载瞬态中一次性爆发的。电感从“能量仓库”变成“导线”只需要几微秒，但从电源轨塌陷到系统关机只需要几毫秒。平尚科技这颗合金粉芯一体成型电感，用28A的饱和电流和缓降式的饱和曲线，守住的不是一颗电感的参数达标，而是AI储能PCS在每一个重载瞬态中母线电压不塌陷的那条底线——Isat留够了，电源轨才不会在负载跳变的那一刻“塌”下去。
