AI储能EMC传导发射超标，到底是贴片电容谐振特性还是电感耦合路径作祟？
AI储能PCS做传导发射（CE）测试时，频谱仪上某个频点总是压不下去——150kHz-30MHz频段，总有一根“钉子”稳稳地杵在那里。工程师的习惯性动作是：换共模电感、调X电容、改Y电容。折腾一圈，钉子还在。真正的问题，往往藏在两个最容易被忽略的角落里——贴片电容的谐振特性，和贴片电感的耦合路径。

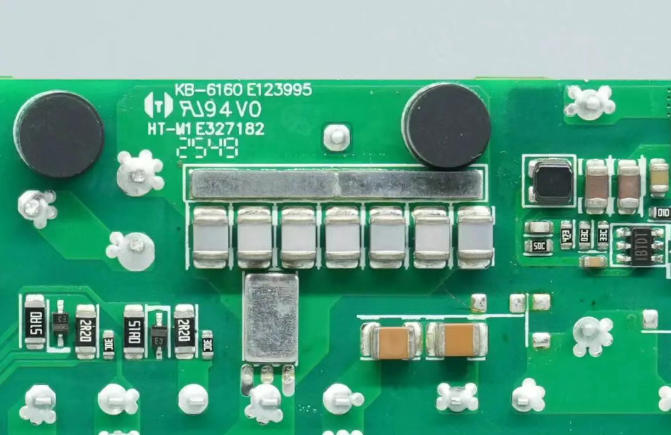

贴片电容：从“滤波利器”到“干扰放大器”贴片电容在原理图上是纯净的双端元件，但实际电路中存在等效串联电感（ESL）和等效串联电阻（ESR），三者构成串联LC谐振回路。每颗电容都有固定的自谐振频率（SRF）——低于SRF时呈容性，正常滤波；接近SRF时阻抗最小，滤波效果最佳；高于SRF时，电容会呈现感性，彻底失去高频滤波能力，甚至成为干扰源。一颗常见0.1μF陶瓷电容的自谐振频率约20-30MHz。如果用它去滤除100MHz以上的高频干扰，不仅无效，还会因感性特性放大干扰信号。更隐蔽的是“反谐振陷阱”——当不同容值的MLCC并联使用时，可能产生反谐振现象。10nF电容与1.5nF电容并联后，在100MHz-200MHz之间出现了反谐振点，反而让原本不超标的频段辐射抬高。

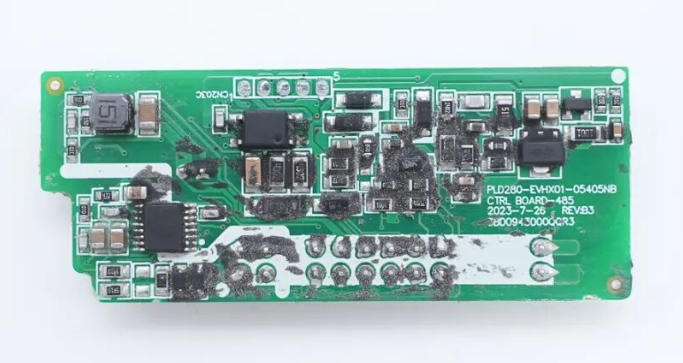

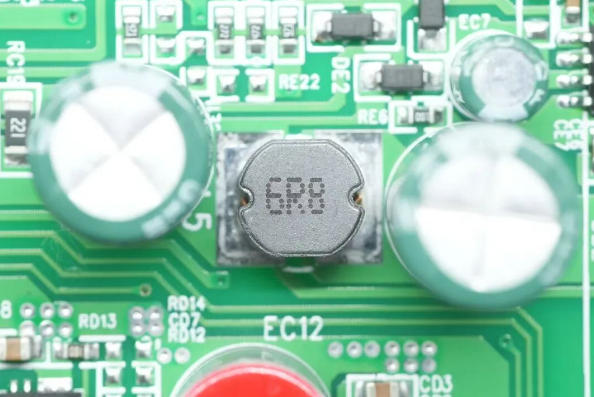

在AI储能PCS的DC-DC变换器中，开关频率常为数十kHz至数百kHz，其倍频分量可延伸至MHz级。如果滤波电容的SRF与干扰频段错位，那颗电容就不再是“滤波器”，而是“干扰放大器”。贴片电感：强磁场下的“隐形噪音发射器”贴片电感是强磁场干扰的主要来源之一。PCS高频开关产生丰富谐波，大电流母线的工频磁场笼罩整个机柜。电感工作时产生交变磁场，相当于一个“隐形噪音发射器”——即使是全屏蔽电感，仍有少量漏磁。漏磁通过两种路径传导发射：一是空间耦合——大电流回路的强噪声通过空间耦合直接干扰周边敏感信号线，在走线上感应出额外噪声电压；二是电源线传导——功率端口浪涌和高频杂讯通过电源线传导至控制板。
电池组与PCS间的直流充放电大功率回路，是浪涌、工频干扰的主要耦合源。PCS双向变流器是储能系统最大的EMC噪声源。某储能集装箱整改前，1.2MHz频点辐射超标12dBμV/m，经近场扫描锁定为DC-DC变换器磁环滤波器失效。
排查时先问两个问题传导发射超标时，与其盲目堆电容、换电感，不如先问自己两个问题：第一问：超标频点在哪？ 150kHz-1MHz通常与开关频率基频及低次谐波相关；1MHz-30MHz通常共模噪声占主导。如果是特定频点的“钉子”，优先怀疑电容谐振或反谐振；如果是宽频段抬升，优先怀疑电感耦合或接地回路。
第二问：电容选型和布局有没有“坑”？ 检查滤波电容的容值是否与干扰频段匹配；检查是否有不同容值MLCC并联；检查电容是否紧贴干扰源、引线是否尽量短。传导发射超标的原因往往不是单一元件失效，而是电容谐振与电感耦合叠加后的复合效应。排查时把这两个方向都走一遍——谐振的“坑”填平了，耦合的“路”切断了，那根钉子自然就消失了。
