贴片电阻的耐硫化特性在变压器恶劣环境中的可靠性价值
在工业电源、户外通信设备和新能源汽车等变压器应用领域，贴片电阻正面临着一种“看不见的杀手”——含硫气体的侵蚀。当变压器设备部署在化工厂周边、热泉地带、交通繁忙的城市主干道附近，或在设备内部使用了硅橡胶灌封材料时，空气中的硫化氢（H₂S）等硫化物会通过电阻端电极的微小缝隙渗入内部，与电阻面电极中的银发生化学反应生成导电性能极差的硫化银（Ag₂S）。这一过程往往以每年仅几十纳米的渗透速度悄然进行，当硫化银累计到足够厚度时，电阻阻值会从标称值急剧飙升数倍甚至数十倍，最终导致变压器反馈采样电路崩溃、输出电压失控。
一、硫化侵蚀的三重路径：从吸附到渗透再到电阻失效当变压器设备长期运行于含硫环境中时，硫化失效经由三重路径依次推进。硫源吸附是关键的第一环节：变压器内部或周边的硅橡胶灌封材料、密封条等因具有多孔结构，会像海绵一样吸附和积聚空气中的H₂S气体，使其局部浓度远超环境背景值。缝隙渗透则是直接的破坏通道：厚膜贴片电阻的端电极与二次保护玻璃釉层之间存在极细微的界面缝隙，积聚的硫化物气体沿这一路径渗透至电阻内电极。银层硫化是最终失效阶段：以电化学反应形式将导电的银转化为高电阻的硫化银，常见失效现象包括端电极边缘出现黑色硫化银晶体，阻值从设计值数百欧姆飙升到数十千欧姆甚至开路。在含硫气体积聚浓度较高的恶劣环境（如化工厂区、封闭机房）中，这种腐蚀可在数月内完成。某化工厂现场仪器使用一年后接连出现故障，显微镜观察发现电阻器电极边缘已布满黑色硫化银晶体，且硫化腐蚀在电阻处于通电工作状态时速率远高于非工作状态——电场作用会加速银离子的迁移，形成电化学加速腐蚀回路。二、抗硫化贴片电阻的核心机理：从材料替代到结构密封常规贴片电阻的端电极和面电极中大量使用银或银钯合金，这是其“天生弱点”。平尚科技的钌酸盐装甲电阻采用钌酸铅/氮化钛复合电阻膜层替代传统银基材料，RuO₂-PbTiO₃复合膜层厚度控制在0.8μm，硫离子扩散能垒从常规0.7eV大幅提升至2.8eV，在源头上阻断了化学反应的入口。同时采用Cu₈₅Sn₁₅铜锡合金端电极替代易硫化的银钯材料，硫化腐蚀速率降至0.0003μm/h的极低水平，且符合J-STD-002 0级可焊性标准。结合纳米晶密封技术——Al₂O₃/Si₃N₄复合涂层厚度约150nm，晶界孔隙率低于0.001vol%，抗硫渗透效率达到99.99%——从三重维度构建起近乎密不透风的防护“铠甲”。行业主流的抗硫化技术路线殊途同归：ROHM的SFR系列通过电极部分采用独有的结构和保护材料，在110℃极限硫蒸测试中耐硫化时长从普通产品的750小时大幅提升至3000小时以上；国巨AF0603系列抗硫化贴片电阻通过ASTM-B-809-95硫测试达成105℃、750小时阻值变化率≤±5%；Bourns的抗硫化电阻产品则通过ASTM-B-809测试，有效改善了系统可靠性，减少了系统故障时间。
三、恶劣环境部署与典型失效案例变压器设备的应用场景往往横跨多种恶劣工况，大量工程案例证实了抗硫化电阻的可靠性价值。- 案例一：化工厂防爆机器人。部署于氯碱厂的防爆机器人在硫化氢峰值浓度高达800ppm的环境中连续作业18个月，使用平尚科技抗硫化贴片电阻后，电阻网络实现零失效，运动控制精度保持在±0.1°，维修成本下降92%。
- 案例二：新能源汽车充电桩。某主流品牌充电桩在南方沿海地区部署后，初期出现部分电阻烧毁故障，这源于沿海高湿环境加速了硫化物对电阻银电极的侵蚀。在更换为RHS抗硫化贴片电阻后，连续两年无故障记录，系统稳定性提升超过90%。
- 案例三：化工仪表控制系统。某电源模块内部电阻因未采取防硫化措施，灌封胶不断吸附积聚外部硫化氢气体，与电阻银钯电极发生化学反应生成不导电的硫化银，导致电阻阻值增大失效，使用某型聚氨酯三防漆配合抗硫化电阻方案后故障消除。
- 案例四：通信设备机房。某通信设备现场因供电系统不稳定导致蓄电池反复充放电产生硫化氢，加上机房长期密闭窗户、气体浓度持续积聚，驱动板上的普通片状电阻在与硫化物充分接触后出现大范围硫化失效，维修团队需要深夜赴现场紧急换板。

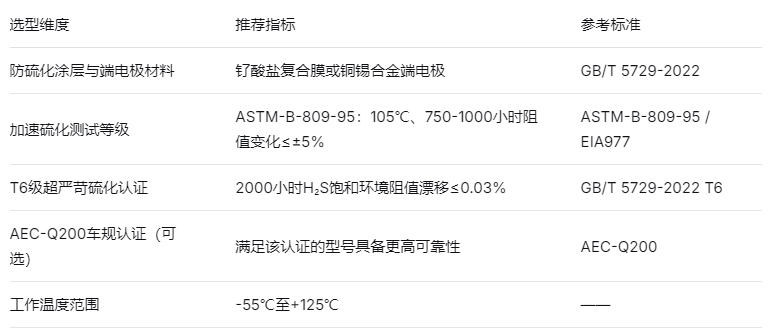

四、抗硫化电阻选型：国内可达参数解析在变压器恶劣环境应用中，抗硫化贴片电阻的选型应聚焦以下核心参数：
以平尚科技为例，其钌酸铅/氮化钛复合电阻已通过GB/T 5729-2022新国标T6级抗硫认证，标志着国内抗硫化电阻技术已达到国际先进水平。行业通用的抗硫化技术已在汽车电子、工业电源及化工仪表等领域得到批量应用，国巨AF0603系列满足AEC-Q200认证，合科泰抗硫化电阻在100ppm H₂S环境中1000小时阻值变化小于±2%。五、选型策略与工程防护三原则普通贴片电阻的银电极在遇到含硫气体时必然发生不可逆的化学反应，形成导电性极差的硫化银，使阻值逐渐增大乃至开路，直接导致变压器反馈环路失控。建议优先选用通过权威抗硫化测试（如ASTM-B-809-95或GB/T 5729-2022 T6级）的电阻产品，并对压敏电阻、继电器等其他含银元件一并评估。在变压器组装中应避免使用硅橡胶密封或灌封覆盖电阻区域，选用聚氨酯三防漆等抗硫性能更优的材料替代。对部署于化工厂、污水处理厂、含硫油气田等高危地带的户外电源，建议对整机进行专业防硫防腐涂覆处理。
六、从被动替换到主动防御当变压器的反馈采样网络中的贴片电阻因硫化而悄然失效时，往往意味着整机已经进入了“开环失控”状态，潜在的安全风险远比更换一颗电阻的成本高昂。平尚科技以钌酸盐复合电阻膜的分子级抗硫防线为基础，结合已通过GB/T 5729-2022 T6级严苛测试的技术实力，为国内变压器厂商提供从失效机理分析到抗硫选型匹配的全流程支持——让每一颗贴片电阻在变压器恶劣环境中，都能隔绝硫离子的侵蚀，守住反馈采样的每一伏精度。
