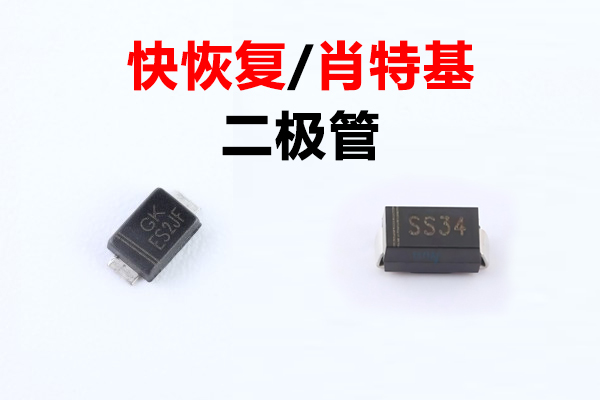

贴片二极管（快恢复/肖特基）在变压器次级整流中的反向恢复特性对比
在开关电源变压器次级整流输出级，二极管的反向恢复特性直接影响着整机的效率、温升和EMI水平。常见的选择有两种：快恢复二极管和肖特基二极管。二者在反向恢复时间、正向压降、耐压等级和温度特性上存在本质差异。不少工程师误认为“肖特基一定更好”，但它在高压场景下的漏电流和耐压限制，往往让快恢复二极管重新成为主角。正确理解两种器件的反向恢复机理，并基于输出电压、开关频率和成本进行选型，是变压器次级整流设计的关键一步。

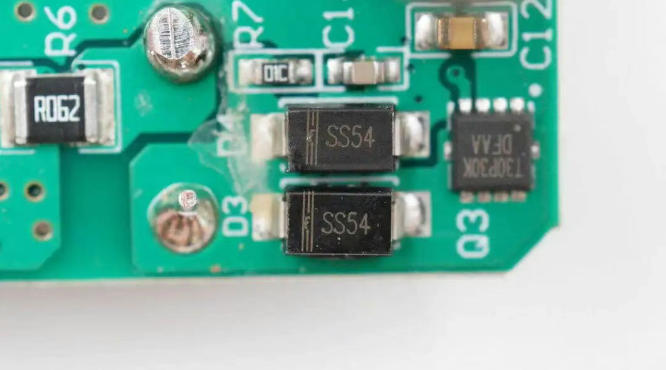

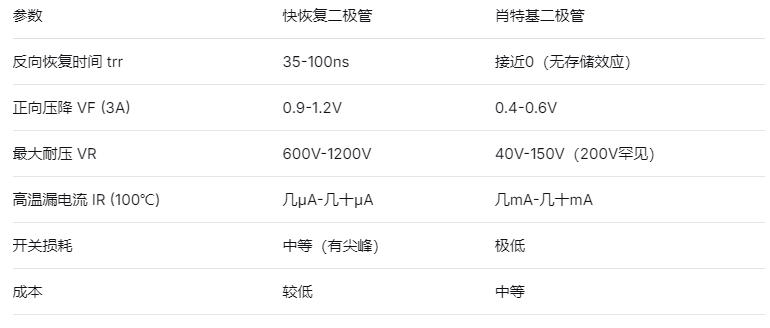

快恢复二极管是少子器件，导通时PN结存储大量少数载流子。当电压反向时，这些存储电荷需要时间复合或抽出，形成反向恢复电流尖峰。反向恢复时间（trr）通常在35ns至100ns之间。该尖峰与变压器漏感作用会产生电压过冲和振铃，增加损耗和EMI。肖特基二极管则是多子器件，依靠金属-半导体接触势垒工作，不存在少数载流子存储效应，因此理论上trr接近于零。其开关过程几乎没有反向恢复尖峰，开关损耗极低，非常适合高频应用。但肖特基的耐压普遍较低（常用40V-150V，200V以上少见），且高温下漏电流较大。关键参数对比
选型分界点：输出电压决定二极管类型在变压器次级整流中，输出电压是选择二极管的“第一准则”。- 输出电压 ≤ 24V：优先选用肖特基。其低VF（0.5V以下）可大幅降低导通损耗，同时无反向恢复尖峰，利于EMI。例如5V/10A输出，肖特基损耗约5W，快恢复则需9W以上。
- 输出电压 24V-100V：两者皆可。低电压段仍可用肖特基（100V/150V型号），但VF略升至0.7V。快恢复在此电压段VF约1.0V，优势不明显，且需处理反向恢复尖峰。
- 输出电压 > 100V：只能选用快恢复。肖特基耐压不足，且高压时漏电流剧增，热失控风险大。此时必须接受快恢复的恢复特性，并通过RC吸收电路抑制尖峰。
反向恢复特性对变压器次级效率的具体影响以一台100W反激电源（输出12V/8.3A）为例，次级整流分别采用MBR20100CT（肖特基，100V/20A，VF=0.55V）和MUR1620CT（快恢复，200V/16A，trr=35ns，VF=0.95V）。开关频率100kHz。肖特基导通损耗：0.55V×8.3A≈4.57W，无反向恢复损耗。快恢复导通损耗：0.95V×8.3A≈7.89W，额外反向恢复损耗约0.8W（估算）。总损耗差3.2W，效率相差约3个百分点。因此低压输出时肖特基优势明显。而在300V高压输出（如PFC后级），肖特基无适用型号，必须使用快恢复。例如600V/8A的快恢复，其反向恢复尖峰需增加RC吸收电路，电阻消耗额外功率约1-2W。
工程案例：次级整流二极管更换带来效率提升
某通信电源模块，输出48V/10A，原设计采用快恢复二极管（MUR480，trr=50ns，VF=1.0V）。实测满载效率90.2%，次级整流管温度高达105℃。平尚科技评估后，认为输出电压48V处于肖特基可用的边缘，选用200V/20A肖特基（VF=0.68V）。更换后，导通损耗从10W降至6.8W，且无反向恢复损耗，次级整流管温度降至82℃，整机效率提升至91.5%。同时，由于消除了反向恢复尖峰，输出端的振铃消失，EMI余量增加5dB。该案例说明：在肖特基耐压允许范围内，即使裕量较小，仍应优先选用。肖特基虽无反向恢复问题，但自身结电容较大（几百pF），高频时仍会产生轻微振荡。快恢复则必须搭配RC吸收网络：电阻典型10-47Ω，电容100-470pF，串联后并联在二极管两端。该吸收电路会引入额外损耗，但可有效抑制尖峰。平尚科技推荐在快恢复应用中，RC参数应通过示波器实测优化，以最小振铃为目标。变压器次级整流二极管的选择，不是一场“谁更好”的绝对竞赛，而是基于输出电压、频率和效率目标的精准匹配。肖特基以其多子特性带来的零反向恢复和低正向压降，统治低压领域；快恢复则以高耐压的不可替代性，坚守高压阵地。平尚科技依托成熟的贴片二极管产品线，为国内电源工程师提供从参数对比到选型落地的全程支持——让每一颗二极管在次级整流中，都能以最适合的反向恢复特性，实现效率与可靠性的最佳妥协。
