MOS管的米勒效应对变压器开关损耗的影响及驱动对策

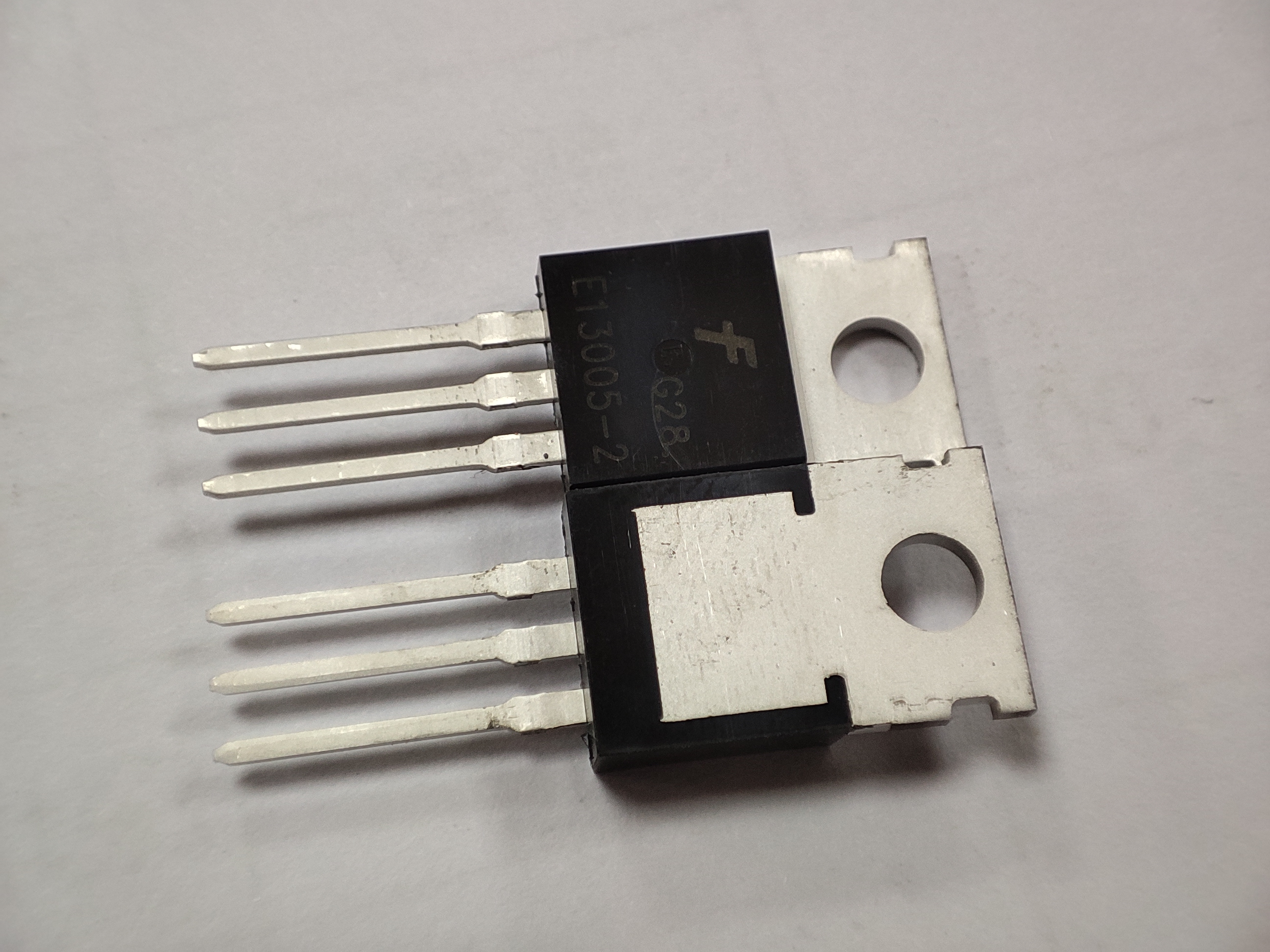

在开关电源的变压器原边，MOS管作为功率开关器件，其开关过程并非理想方波。隐藏在栅极电荷参数中的“米勒效应”，是导致开关损耗增加、EMI恶化甚至误导通的主要根源。米勒效应由MOS管的栅-漏寄生电容（Cgd，又称米勒电容）引起，在开关过渡期间，漏极电压的剧烈变化会通过Cgd向栅极注入电流，使栅极电压出现一个“米勒平台”——延长了开通和关断时间，从而显著增加开关损耗。理解米勒效应的物理本质并采取针对性的驱动对策，是提升变压器原边效率和可靠性的关键。
米勒平台的成因与损耗机制MOS管栅源电容（Cgs）和栅漏电容（Cgd）构成输入电容Ciss=Cgs+Cgd。在开通过程中，栅极电压Vgs从0上升至阈值电压Vth后，MOS管开始导通，漏极电流Id上升。当Vgs达到米勒平台电压Vplat（约4-8V）时，漏极电压Vds开始快速下降（硬开关）或上升（关断）。此时，驱动电流几乎全部分配给Cgd充放电，Vgs维持恒定，形成平台区。平台持续时间由驱动电流和Cgd的大小决定。对于关断过程，同样存在米勒平台，Vds快速上升，Cgd的反馈电流使栅极电压更难下降。米勒平台导致开关损耗增加的根本原因在于：平台期越长，MOS管在“高电压、大电流”的交叉区越久。开通时，Vds下降前Id已达到满值，Vds×Id的瞬时功耗极大；关断时，Id未归零时Vds已开始上升。以一台100W反激电源（800V/5A MOS管，Cgd≈50pF，驱动电流0.2A）为例，米勒平台持续时间约40ns，额外的开关损耗约0.2W，占总开关损耗的30%以上。而在大功率或高开关频率应用中，这一比例更高，且米勒效应还可能导致“自举导通”——关断瞬间的dv/dt通过Cgd在栅极感应出正向电压，使MOS管短暂重新导通，造成炸机。驱动对策：降低米勒效应影响的工程手段- 1. 优化栅极驱动电阻降低驱动回路阻抗是最直接的措施。栅极电阻Rg减小时，驱动峰值电流增加，米勒电容充电速度加快，平台时间缩短。但Rg过小会引发栅极振荡。工程配比：对于Ciss≈1000pF、Cgd≈50pF的MOS管，推荐Rg在10Ω-33Ω之间。若使用驱动芯片，可选用自带推挽输出、峰值电流1A-2A的型号。
- 2. 负压关断在关断期间，向栅极施加一个负电压（通常-3V至-10V），有效抵抗米勒电容耦合的尖峰。负压可由专用驱动变压器或电荷泵电路产生。实测表明，负压关断可将关断时的栅极感应幅值从+3V降至+1V以下，彻底杜绝误导通。
- 3. 米勒钳位电路在栅极与源极之间并联一颗NPN三极管（或集成米勒钳位功能的驱动芯片），当检测到栅极电压异常上升时，三极管导通将栅极拉低。分立方案常用于大功率电源，成本低且有效。
- 4. 选用低米勒电容MOS管新型超结MOS管和氮化镓器件具有更低的Cgd。例如，英飞凌CoolMOS系列的Cgd仅普通产品的1/3，米勒平台时间可缩短50%以上。平尚科技可为变压器原边应用推荐合适型号。
工程案例：米勒效应导致关断失败及整改某200W LED驱动电源（反激拓扑，MOS管型号600V/11A，Cgd≈80pF）在高温满载老化时，出现间歇性炸机。示波器捕获关断时刻栅极波形：关断后约150ns处出现一个+4.2V的正向尖峰，超过Vth（3V），使MOS管再次开通，与变压器漏感振荡造成直通。原驱动采用Rg=47Ω，无负压。平尚科技介入后，将Rg改为22Ω，并在栅源极间增加一颗稳压管钳位，同时将驱动芯片的关断输出改为通过二极管串联一个10Ω电阻，形成“快关慢开”的非对称驱动。整改后，关断尖峰降至+1.5V，无再次导通现象，炸机故障消除。米勒效应是MOS管开关过程中无法消除的物理现象，但其带来的开关损耗与误导通风险，可以通过精密的驱动设计加以抑制。从降低栅极电阻到负压关断，从米勒钳位到选用低Cgd器件，每一项对策都直接作用于变压器原边的开关品质。平尚科技基于对功率MOS管开关机理的深入理解，为国内电源工程师提供从驱动电阻选型到保护电路设计的完整支持——让米勒平台不再是效率与可靠性的绊脚石，而是每一次精确开关中可控的参数。
