贴片三极管构成的变压器启动电路：基极电流计算与开关速度权衡
在开关电源和工业控制设备中，变压器初级回路常常需要一个启动电路——在上电初期限制冲击电流，或根据控制信号延时接通主回路。由贴片三极管构成的电子开关启动电路，以其低成本、响应快、易于集成的优势，被广泛应用于辅助电源、待机控制等场景。然而，这类电路的设计存在一对天然矛盾：为保证三极管饱和导通以降低损耗，需要足够的基极电流；但过大的基极电流会延长三极管退出饱和的时间，导致关断延时增加，影响开关速度。在变压器启动应用中，如何在基极电流与开关速度之间找到最佳平衡，直接决定了启动动作的可靠性和系统响应的一致性。

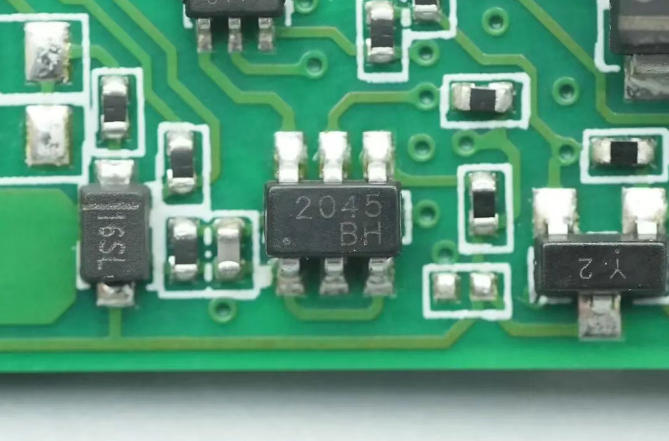

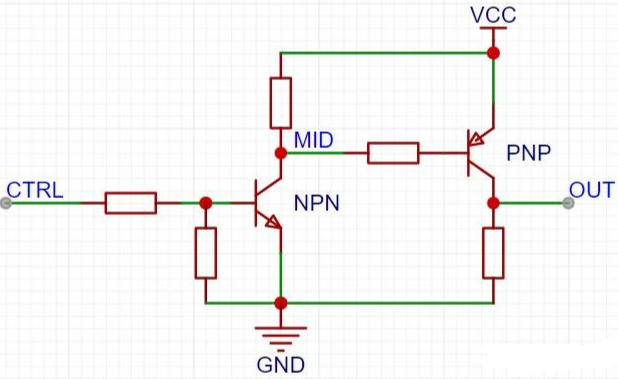

启动电路拓扑与三极管的开关角色典型的变压器启动电路通常采用一只NPN型贴片三极管（如MMBT3904或SS8050）作为主开关，串联在变压器初级绕组的接地回路中。控制信号（通常来自MCU或定时电路）通过基极电阻驱动三极管导通，变压器得电；当需要关闭时，控制信号撤销，三极管截止，变压器断电。为了加速关断，基极往往并联一颗加速电容或下拉电阻。在这种应用中，三极管工作于开关状态——要么截止（高阻），要么饱和导通（低阻）。饱和导通时，集电极-发射极压降Vce(sat)典型值在0.2V-0.5V之间，功耗小；截止时漏电流在nA级。正确计算基极电流，确保重载下仍能维持饱和，同时避免过驱动导致关断迟缓，是设计的核心。三极管饱和的临界条件是基极电流Ib ≥ Ic / β_min，其中Ic为集电极负载电流（即变压器初级的工作电流），β_min为三极管在指定温度和环境下的最小直流电流增益。例如，某辅助变压器初级电流为0.5A，选用MMBT3904（β_min在Ic=0.5A时约为30，数据手册典型值），则所需最小基极电流Ib_min = 0.5A / 30 ≈ 16.7mA。驱动电压通常来自控制芯片的3.3V或5V逻辑输出。设V_driver=5V，基极串接电阻Rb，三极管基极-发射极饱和电压Vbe(sat)≈0.8V。则Rb = (V_driver - Vbe(sat)) / Ib。取Ib=20mA（略大于16.7mA），计算Rb≈210Ω，选用220Ω标准电阻。然而，实际中还需考虑温度的影响：高温时β会下降，Vbe(sat)略有降低。因此，通常将计算出的Ib再乘以1.5-2倍的过驱动系数，以确保在最严酷条件下仍能饱和。在上述例子中，可取Ib=30mA，则Rb≈140Ω，选用150Ω。
当三极管进入深饱和时，基区存储大量过剩载流子。关断时，这些载流子需要时间复合或抽取，导致关断延迟（t_off）显著增加。过驱动倍数越大，存储时间越长。对于一个500mA负载、基极电流30mA（β forced = 500/30≈16.7）的电路，关断延迟约1-2μs；若基极电流减小至20mA（β forced=25），关断延迟可缩短至0.5μs左右。在变压器启动电路中，关断速度主要影响两个方面：一是PWM控制器的保护响应——当出现过流或过压时，需要快速切断变压器初级，深饱和会导致保护滞后，可能损坏器件；二是多路电源的时序控制，关断过慢可能造成级联误动作。解决这一矛盾的方法有两种：一是采用“欠饱和”设计，即基极电流刚好使三极管进入浅饱和区（β forced取20-30），而不是深度饱和；二是在基极与发射极之间并联一颗加速电容（典型值几百pF到几千pF），在关断瞬间提供反向基极电流，抽出存储电荷，加速关断。

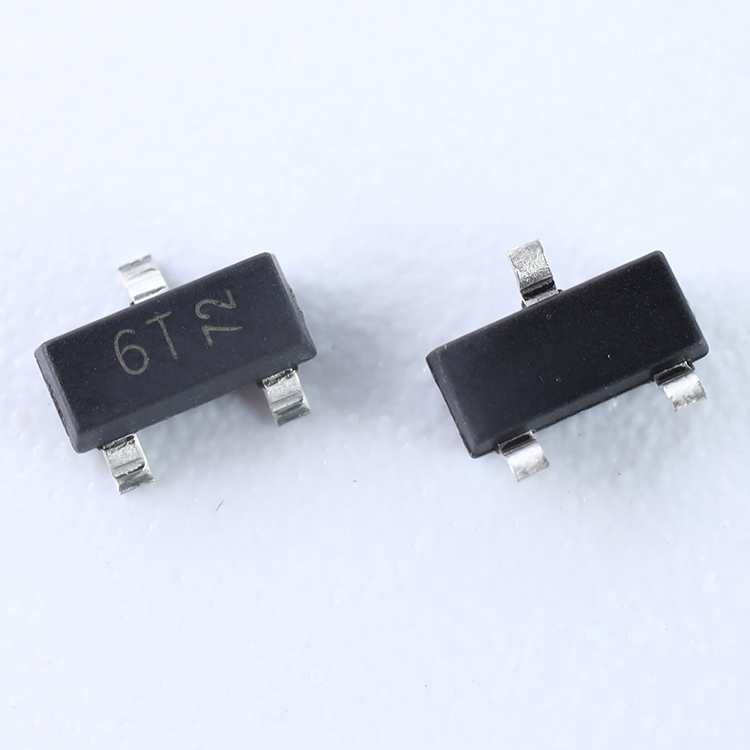

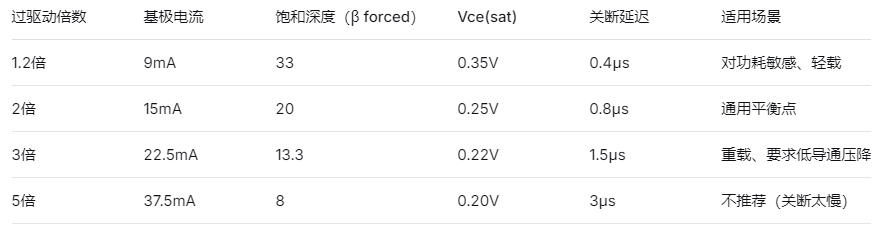

工程案例：5V辅助电源启动电路某工业控制器的辅助变压器需要在主控MCU发出高电平后开始工作，负载电流约0.3A。设计选用贴片三极管SS8050（NPN，Ic=1.5A，β_min=40@0.3A）。计算最小Ib=0.3/40=7.5mA。取过驱动2倍，Ib=15mA。驱动电压3.3V，Vbe=0.7V，则Rb=(3.3-0.7)/0.015=173Ω，选用180Ω。实测饱和压降Vce=0.25V，关断延迟约0.8μs，满足保护响应要求。为进一步减小关断时间，在基极和发射极之间并联1000pF陶瓷电容，关断延迟降至0.3μs。该电路连续工作两年无故障，启动可靠。对比分析：不同基极过驱动倍数的影响
可见，过驱动倍数在2-3倍之间是工程上最常用的折中范围。
贴片三极管构成的变压器启动电路看似简单，但基极电流的精确计算与开关速度的权衡，却是决定启动可靠性与保护响应速率的隐性设计。过小的基极电流会导致三极管退出饱和区，导通压降增大、发热严重；过大的基极电流虽然降低了导通损耗，却因深饱和拖慢了关断速度，可能使保护电路形同虚设。平尚科技基于对双极型器件开关机理的深入理解，为国内电源工程师提供从参数计算到电路微调的完整支持——让每一颗贴片三极管在启动电路中，都能以恰到好处的基极电流，实现快速导通与敏捷关断的完美平衡。
