MOS管在开关变压器原边的驱动电路设计与栅极电阻（贴片电阻）优化
在开关电源的变压器原边，MOS管作为功率开关器件，其驱动电路的设计直接决定了开关损耗、EMI水平以及整机可靠性。而驱动回路中看似不起眼的栅极电阻——通常是一颗或几颗贴片电阻——却对MOS管的开通、关断过程起着“四两拨千斤”的调控作用。阻值过大，开关边沿变缓，损耗增加；阻值过小，电压尖峰和振铃加剧，可能击穿MOS管。如何在驱动能力与电磁兼容之间找到最优的栅极电阻值，是每一位电源工程师必须掌握的工程艺术。
驱动电路的基本构成与栅极电阻典型的MOS管驱动电路由驱动芯片（或PWM控制器）、栅极串联电阻、以及可能的加速关断二极管组成。栅极电阻（Rg）串联在驱动输出与MOS管栅极之间，其作用包括：限制驱动峰值电流，防止驱动芯片过流；调节栅极充电和放电速度，从而控制MOS管的开通di/dt和关断dv/dt；抑制栅极回路的寄生振荡。在变压器原边应用中，MOS管承受较高的电压应力（通常为300V-800V），同时开关频率从几十千赫兹到数百千赫兹。栅极电阻的优化需要在开关损耗与EMI之间取得平衡：较小的Rg使栅极电荷快速充放，开关边沿陡峭，开关损耗低，但过高的di/dt和dv/dt会通过变压器漏感和PCB寄生参数产生强烈的振铃和辐射；较大的Rg则相反，开关损耗增加但噪声减小。栅极电阻的阻值下限由驱动芯片的峰值电流能力和MOS管的栅极电荷决定。典型公式为 Rg_min = V_driver / I_source_peak，其中V_driver为驱动电压（通常10V-15V），I_source_peak为驱动芯片的峰值源电流（例如1A）。计算得 Rg_min ≈ 10Ω-15Ω。若电阻小于该值，驱动芯片可能过流或输出电压下降。阻值上限则由允许的最大开关损耗决定。开通损耗近似为 E_on ≈ 0.5 × V_DS × I_load × t_on，而开通时间 t_on ≈ Rg × C_iss × ln(V_driver/(V_driver-V_plateau))。对于常见的600V/10A MOS管（输入电容Ciss≈1000pF，米勒平台电压约5V），当Rg=22Ω时，开通时间约50ns，开通损耗约0.5mJ（以100kHz计，损耗0.05W），可接受；若Rg=100Ω，开通时间增至约200ns，损耗增加4倍，导致MOS管发热明显。工程实践中的常用优化方法是采用“开通慢、关断快”的非对称驱动。在栅极串联电阻上反向并联一颗二极管（如1N4148），使关断电流从二极管旁路，关断电阻仅为二极管的导通电阻（约1Ω-2Ω），而开通电阻仍为原阻值。这样既降低了关断损耗，又保持了开通边沿的平缓，抑制了关断时的漏极电压尖峰。

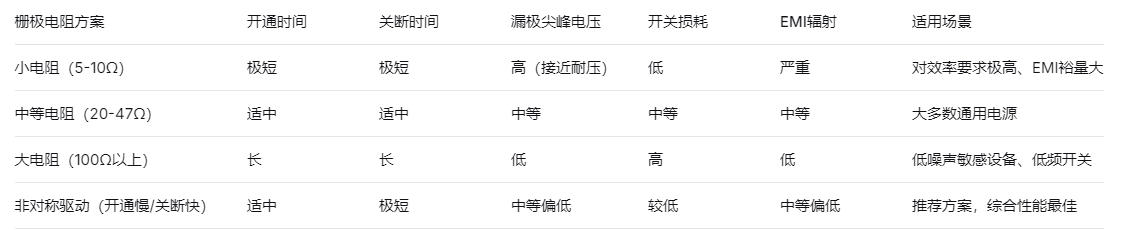

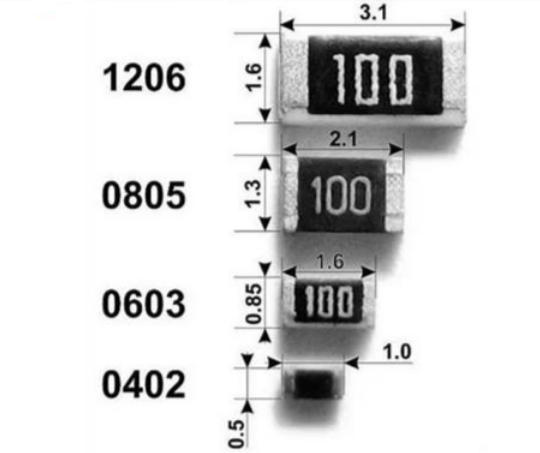

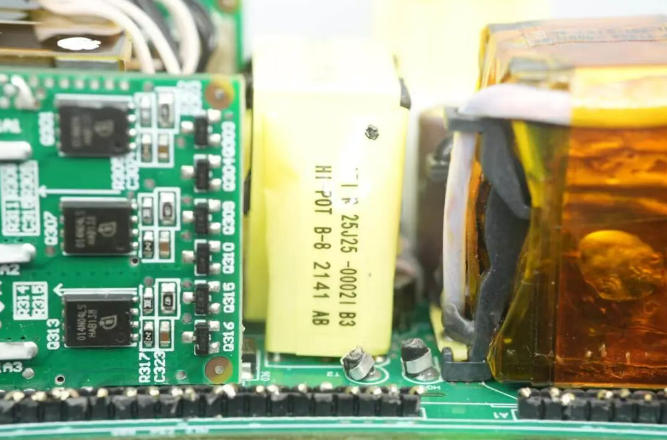

贴片电阻的选型与布局要点栅极电阻通常选用0805或1206封装的贴片电阻，功率额定值需满足瞬时功耗。栅极电阻的平均功耗非常小（毫瓦级），但开关瞬间的峰值功率可达数百毫瓦，持续时间极短。因此，选用普通厚膜贴片电阻即可满足要求，精度±5%已足够，无需高精度型号。布局方面，栅极电阻应紧贴MOS管栅极引脚放置，距离不超过5mm，以减少引线电感。驱动芯片至栅极电阻的走线应尽量短而直，避免与高压回路（漏极、变压器原边）平行敷设，防止耦合干扰。若驱动回路较长（>20mm），建议在栅极电阻两端并联一颗10kΩ-100kΩ的下拉电阻，防止MOS管在驱动悬空时误导通。工程案例：一款300W反激电源（输入220VAC，输出24V/12.5A）原设计使用10Ω栅极电阻，MOS管（20N60）开通和关断边沿极陡，在漏极测得的振铃峰值达680V，接近MOS管700V的额定耐压，且30MHz-60MHz辐射发射超标6dB。平尚科技介入后，将栅极电阻调整为开通22Ω、关断通过1N4148二极管旁路（等效关断电阻约2Ω）。同时，在栅极电阻两端并联一颗47kΩ下拉电阻。整改后，漏极振铃峰值降至620V，辐射发射余量提升至4dB，MOS管壳温从87℃降至79℃。贴片电阻选用0805封装，22Ω±5%，工作稳定。不同栅极电阻方案对MOS管性能的影响
MOS管栅极电阻虽小，却是连接驱动信号与功率开关的“油门踏板”——它决定了开关速度的缓急，也掌控着损耗与噪声的平衡。从阻值计算到非对称驱动，从贴片封装选型到PCB布局，每一处细节都影响着变压器原边的工作品质。平尚科技基于对驱动电路物理过程的深刻理解，为国内电源工程师提供从栅极电阻选型到EMI优化的全程支持，让每一颗贴片电阻在驱动回路中，都能精准调控开关边沿，兼顾效率与可靠性。
