贴片三极管与光耦构成的变压器隔离反馈电路设计
在开关电源中，变压器原边与副边之间的电气隔离是安全规范的基本要求，而输出电压的稳定控制又需要将副边的采样信号传递回原边的PWM控制器。光耦配合贴片三极管的隔离反馈电路，以其低成本、高可靠性和易于调试的优势，成为中小功率电源中最主流的方案。然而，不少工程师在设计时仅关注光耦的电流传输比（CTR），却忽略了与贴片三极管的静态工作点匹配、温度补偿以及频率响应特性，导致反馈环路不稳定或输出电压漂移。正确设计光耦与三极管的协同电路，是变压器输出高精度稳压的基石。

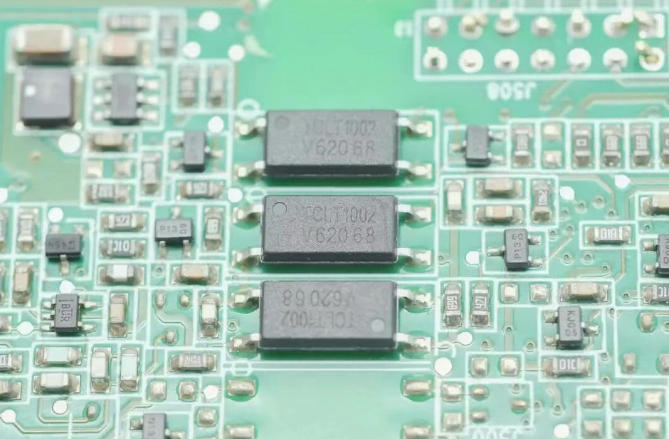

典型的隔离反馈电路由三部分组成：次级侧的误差放大器（通常为TL431）、光耦（发光二极管侧）以及初级侧的贴片三极管（接收侧）。TL431将输出电压采样值与内部2.5V基准比较，产生误差电流驱动光耦的发光二极管；光耦的光敏三极管将光信号转换为电流，注入初级侧贴片三极管的基极（或直接流入PWM控制器的反馈引脚）。为了提升电流驱动能力和调整响应速度，常在光耦输出端后接一级贴片三极管进行放大。工作过程：当输出电压升高时，TL431的阴极电流增大，光耦LED发光增强，光耦输出端电流增大，流过初级侧贴片三极管的基极电流增大，三极管集电极电流上升，将PWM控制器的反馈引脚电压拉低，控制器减少占空比，输出电压回落。反之亦然。关键参数匹配与计算- 1. 光耦电流传输比（CTR）的选取：CTR = Ic / If，其中If为LED正向电流，Ic为输出端光敏三极管的集电极电流。CTR随温度升高而下降，随老化而衰减。设计时应按最恶劣情况取最小值。平尚科技常用的光耦如EL817，CTR范围通常为50%-600%，设计时一般取下限的70%余量。例如，需要输出电流Ic=2mA，则要求If = Ic / CTR_min = 2mA / 0.35 ≈ 5.7mA，取6-8mA。
- 2. 贴片三极管的静态工作点：光耦输出端通常与初级侧三极管（如MMBT3904）组成共射放大电路。三极管的集电极电流Ic由光耦的输出电流和Rc（集电极电阻）决定。设Vcc=5V（控制器电源），选取Rc=2.2kΩ，则Ic_max ≈ Vcc/Rc=2.3mA。为保证三极管工作在线性区（而非饱和），基极电流Ib = Ic / β。取β=100，Ic=1mA，则Ib=10μA。光耦输出端能提供此电流，保证三极管有足够的放大能力。
- 3. 频率响应与相位补偿：光耦与三极管的组合引入了额外的极点和延时，可能影响反馈环路的稳定性。为了抑制高频噪声，常在光耦LED两端并联100pF-1000pF电容，或在三极管集电极-基极间跨接电容（密勒补偿）。平尚科技推荐在初级侧三极管的基极上串联一颗47Ω-100Ω电阻，限制电流并防止振荡。
温度补偿与老化应对光耦的CTR随温度升高而下降（-0.5%/℃左右），贴片三极管的β也随温度变化。在宽温度范围（-20℃至85℃）内，反馈增益可能变化数倍，导致输出电压漂移。为此，可采用如下措施：- 在TL431的阴极与地之间并联电阻，使流过光耦LED的静态电流增大，降低CTR变化对环路的影响。
- 在光耦输出端使用恒流源偏置，或增加一级三极管射极跟随器，提高输入阻抗。

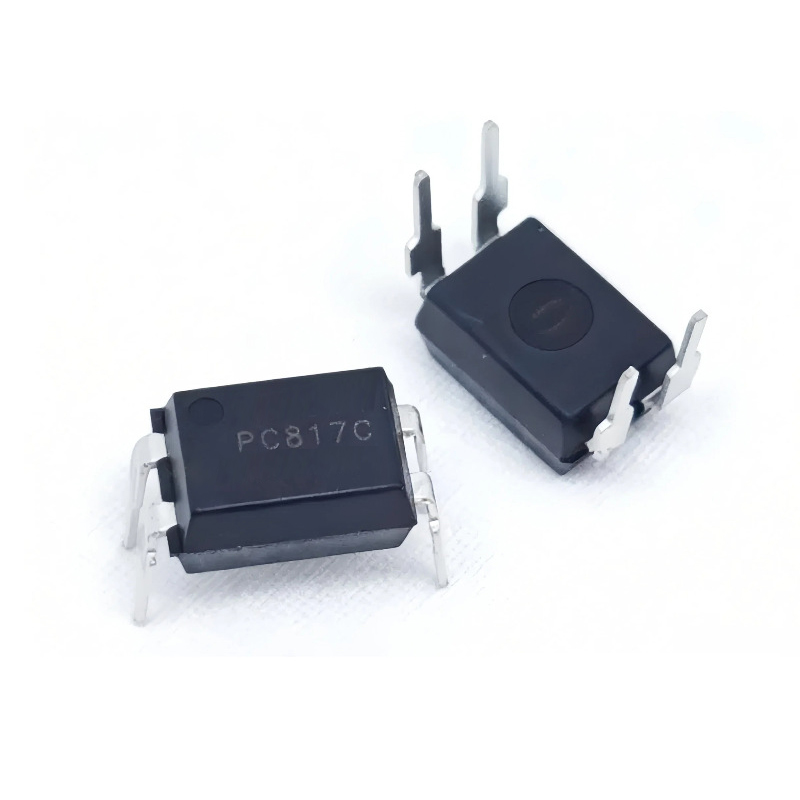

- 选用线性度较好的光耦（如PC817C）。
平尚科技在实测中发现，经过合理偏置设计，全温度范围内输出电压变化可控制在±1%以内。贴片三极管与光耦构成的隔离反馈电路，看似简单，却蕴含着静态工作点匹配、CTR裕量计算、温度补偿及频率响应的多重设计考量。光耦负责跨越隔离边界传输信号，贴片三极管负责将微弱的光电流放大为足以驱动控制器的电平信号——二者缺一不可、相辅相成。平尚科技基于对光耦与三极管特性的深入理解，为国内电源工程师提供从参数计算到环路调试的全程支持，让每一次电压采样都能精准穿越隔离屏障，稳住变压器的输出。
