变压器PWM控制芯片外围贴片二极管与电阻的关键参数选择

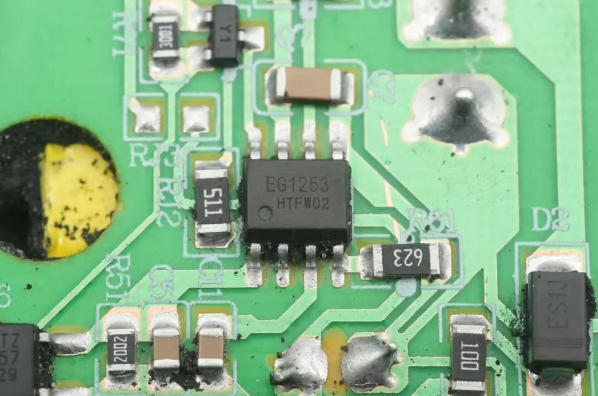

在开关电源的变压器原边侧，PWM控制芯片（如UC3842、OB2269、NCP1250等）的正常工作离不开外围辅助元件的精密配合。其中，贴片二极管和贴片电阻虽然看似基础，但它们的参数选择直接影响芯片的供电稳定性、过流保护精度以及反馈回路的响应速度。与此同时，光耦作为跨接原副边的隔离反馈元件，其外围的电阻与二极管配置同样决定着环路的增益与相位裕度。针对变压器应用的多样性，合理匹配这些元件的电压、电流与温度特性，是确保电源长期稳定运行的关键。

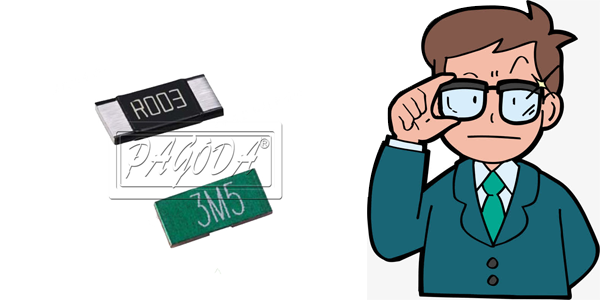

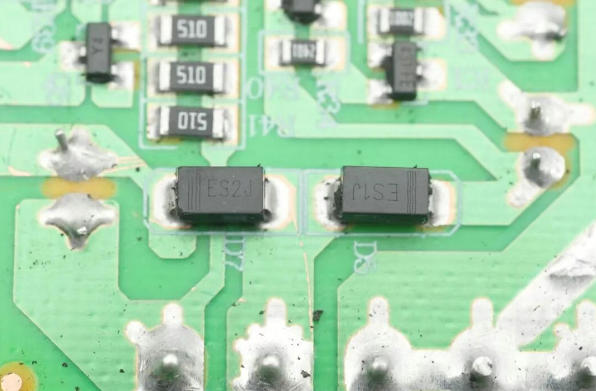

芯片供电回路中的二极管与电阻PWM控制芯片通常需要一路稳定的直流辅助电源，多数从变压器辅助绕组经整流滤波获得。在这一供电回路中，贴片二极管（常用快恢复型或肖特基型）与限流电阻的选型至关重要。整流二极管的耐压与速度：辅助绕组的输出电压与变压器主输出耦合，其峰值电压可能达到几十伏甚至上百伏。若选用普通肖特基二极管（耐压通常≤60V），在高压辅助绕组下极易击穿。应优先选用快恢复二极管（如ES1J、US1M），其耐压可达600V-1000V，反向恢复时间短（≤75ns），且价格适中。平尚科技推荐在辅助供电中使用ES1J（600V/1A），足以覆盖绝大多数反激电源的辅助绕组电压。限流电阻的功率与阻值：许多PWM芯片内部集成线性稳压器，需要在输入引脚串联一颗电阻以限制启动浪涌电流。该电阻的阻值通常为几欧姆到几十欧姆，功率额定值需根据芯片启动电流和输入电压差计算。例如，芯片启动电流5mA，输入电压从整流后310V降至芯片工作电压12V，压差298V，电阻上功耗约1.5W，远超普通贴片电阻的耐受能力。此时应选用功率型贴片电阻（如2512封装，1W-2W）或采用多个电阻串联分压。平尚科技的2512封装贴片电阻额定功率达1W-2W，阻值范围宽，满足启动浪涌的短期过载。
电流检测回路中的贴片电阻与二极管原边电流检测通常使用一颗小阻值贴片电阻串联在MOS管源极与地之间，将电流信号转换为电压送至PWM芯片的CS引脚。该电阻的参数选择直接影响过流保护阈值的精度。精度与温漂：检测电阻的阻值通常在0.1Ω到1Ω之间，功率由最大峰值电流决定。若阻值偏差过大，过流点将偏离设计值，导致变压器过载时保护不准确或提前动作。平尚科技推荐选用±1%精度、TCR≤100ppm/℃的金属膜或厚膜贴片电阻，确保全温度区间内过流点稳定。RC滤波网络：CS引脚前端通常串联一颗电阻（几十Ω到1kΩ）并并联一颗电容（100pF-1nF），以滤除前沿尖峰。该RC时间常数应小于开关周期的1/10。电阻选用0603或0805封装即可，电容选用C0G或X7R材质。此外，某些PWM芯片在CS引脚内部设有峰值锁定电路，外部可能需并联一颗小信号二极管（如1N4148）用于钳位。1N4148的耐压75V，足以应对CS引脚上的电压摆幅。
反馈回路中的光耦外围电阻与二极管光耦负责将次级输出电压误差信号传递到原边PWM芯片的反馈引脚。其发光二极管侧与TL431配合，需要精确设定工作电流；光敏三极管侧则需与上拉电阻及贴片二极管配合，形成合适的电压反馈量。LED限流电阻：TL431的阴极电流决定了流过光耦LED的电流If，典型值为1mA-10mA。限流电阻R_led = (Vo - Vf_led - Vka) / If，其中Vo为输出电压，Vf_led为光耦LED正向压降（约1.2V），Vka为TL431阴极电压（约2.5V-36V）。以12V输出、If=5mA为例，计算得R_led≈1.5kΩ-1.8kΩ。该电阻应选用±1%贴片电阻，以保证环路增益稳定。上拉电阻与二极管：原边侧光耦光敏三极管集电极接Vref（通常5V），发射极通过一颗电阻接地，同时连接到PWM芯片FB引脚。该上拉电阻决定反馈电流的增益，典型值4.7kΩ-10kΩ。为了加快光耦关断速度，有时在光耦发射极与FB之间串联一颗小信号二极管（如1N4148），防止FB电压过低。二极管的正向导通电流应大于光耦最大输出电流，1N4148的200mA足够。抗干扰电容：在FB引脚对地并联一颗100pF-1nF电容，滤除高频噪声。该电容与上拉电阻构成低通滤波器，截止频率应避开环路穿越频率。工程案例：辅助电源供电优化某60W打印机电源，采用UC3842方案，辅助绕组整流二极管原选用1N4148（耐压75V），结果在高温老化时频繁击穿。分析发现辅助绕组空载尖峰可达90V。平尚科技将二极管更换为ES1J（600V/1A），同时将限流电阻从15Ω/0805更换为10Ω/2512（1W）。整改后辅助供电稳定，再无损坏现象。原边电流检测电阻选用0.33Ω/±1%/1206封装，配合RC滤波（220Ω+470pF），过流保护点在2.5A稳定，批量一致性良好。
PWM控制芯片外围的贴片二极管与电阻，是变压器电源系统中容易被忽视却至关重要的“毛细血管”。从辅助供电的耐压选型到电流检测的精度控制，从光耦反馈的限流匹配到钳位二极管的保护作用，每一颗元件的参数都直接关联着芯片能否稳定输出驱动信号。平尚科技以丰富的贴片二极管与电阻产品线，为国内电源工程师提供从原理图设计到元器件选型的全程支持——让PWM芯片的外围电路不再是设计盲区，而是整机可靠性的坚实保障。
