贴片三极管在变压器反馈环路中的误差放大与频率补偿应用
在开关电源的副边反馈电路中，TL431是最常用的误差放大器。但在一些成本极度敏感或功能简化的电源设计中，贴片三极管凭借其低成本和简易的电路结构，可以直接构成误差放大级，与光耦配合完成输出电压的闭环调节。单只NPN贴片三极管（如MMBT3904、SS8050）及其周边的电阻、电容网络，既可实现电压误差的放大，又能通过频率补偿网络调整环路增益特性，保证电源在全负载范围内的稳定运行。东莞市平尚电子科技有限公司深耕分立器件应用多年，为各类变压器反馈环路提供高性价比的贴片三极管选型与参数设计支持。

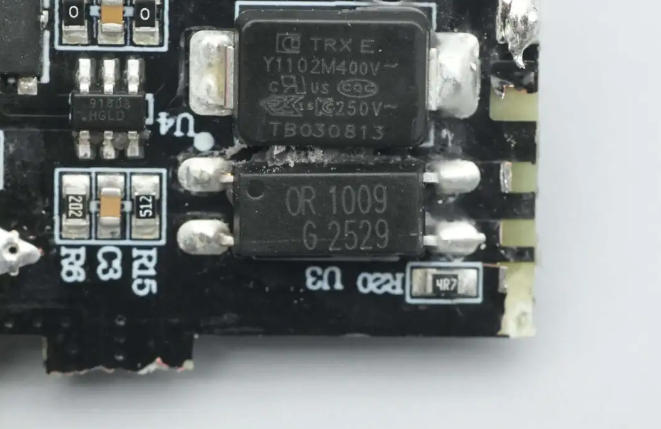

单只贴片三极管构成的误差放大器通常采用共发射极放大电路。输出电压经过电阻分压后，连接到三极管的基极；发射极通过一个稳压管或电阻接地，提供基准电压；集电极则连接至光耦的发光二极管（LED）阴极，光耦LED阳极接输出电压。当输出电压升高时，分压得到的基极电压随之上升，三极管集电极电流增大，流过光耦LED的电流增加，光耦输出侧电流增大，最终使原边PWM控制器降低占空比，输出电压回落。这一电路的本质是反相放大器：输出电压的上升导致光耦电流上升，形成负反馈。放大倍数由集电极电阻（光耦LED等效电阻）与发射极电阻之比决定。为了获得足够的环路增益，通常选用β较高的三极管（MMBT3904典型β=100-300），并将静态工作点设置在电流增益线性区。
共射放大器的基准电压通常由发射极到地的稳压二极管提供。例如，使用2.5V稳压管（如LM431或普通齐纳管），将发射极电位钳制在2.5V，则基极电压需高于2.5V约0.6V（Vbe），即3.1V。通过电阻分压使输出15V时基极达到3.1V，则输出电压稳定在15V。然而，齐纳二极管的温度系数较大（约50-200ppm/℃），且三极管的Vbe也有-2mV/℃的温度漂移，导致输出电压在全温度范围内的变化可能达到±3%～±5%。因此，这种简易误差放大器仅适用于对电压精度要求不高的场合（如风扇电源、指示灯供电）。对于要求±1%以内的精密稳压，仍需使用TL431。平尚科技贴片三极管MMBT3904的Vbe温度特性稳定，配合低温漂贴片电阻（±1%，TCR≤100ppm/℃），可在-20℃～85℃范围内将输出电压漂移控制在±2%以内，满足大多数工业控制辅助电源的需求。光耦本身具有较大的寄生电容（约几十pF），与三极管的输出阻抗会形成一个低频极点（可能在几百Hz到几kHz）。若环路中还存在其他极点（如输出滤波电容的ESR零点），整体相位裕度可能不足，导致负载瞬态响应出现振铃甚至振荡。因此，需要在三极管外围添加频率补偿网络。最简单的补偿是在三极管的基极与集电极之间跨接一颗小电容（密勒电容），与三极管的输入电阻构成低通滤波器。该电容的取值通常在100pF到1nF之间。平尚科技推荐使用220pF或470pF的COG贴片电容，其温度特性和频率特性稳定。此电容可在环路中引入一个主极点，使增益在穿越频率处按-20dB/dec下降，保证相位裕度充足。
另一种常用方法是在光耦LED两端并联RC串联网络（电阻约1kΩ-10kΩ，电容0.01μF-0.1μF），吸收高频噪声并提供相位超前补偿。这三极管本身的带宽很高，因此环路的动态响应主要受限于光耦和输出级。静态工作点计算示例设计一个输出12V/1A的辅助电源反馈电路。选用MMBT3904，Vbe=0.6V，β=100。使用2.5V稳压管作为发射极基准。则基极电压为2.5+0.6=3.1V。输出电压分压比：R1/R2 = (12-3.1)/3.1 ≈ 2.87。取R1=28.7kΩ，R2=10kΩ（均选用±1%电阻）。设定光耦LED静态电流If=3mA，LED正向压降1.2V，则光耦阴极电压约为12-1.2=10.8V。三极管集电极电流Ic = If + 流过R_c的电流（若R_c为LED限流电阻，则实际上LED即是集电极负载）。通常不用额外集电极电阻，直接将光耦LED阴极接三极管集电极。三极管饱和压降Vce(sat)≈0.2V，则集电极电位约为0.2V，此时光耦LED阴极电位即为0.2V，但前面计算阴极电位应为10.8V？这里矛盾了——实际上光耦LED阳极接输出，阴极接三极管集电极，三极管导通时集电极电压会拉低，从而使LED电流增大。正确设计应在LED支路串联限流电阻，使三极管工作在线性区。典型电路：输出12V→限流电阻R_led→光耦LED阳极，LED阴极接三极管集电极。设If=3mA，LED压降1.2V，则R_led = (12-1.2-Vce)/0.003。若Vce取3V（线性区），则R_led≈2.6kΩ，取2.7kΩ。三极管集电极电流Ic≈3mA，基极电流Ib=Ic/β=0.03mA。分压网络提供的基极电流需大于此值，因此在基极电阻设计时应保证有足够的分流。
某30W辅助电源原使用TL431+光耦基准，因成本原因欲简化。改用贴片三极管MMBT3904配合稳压管构成误差放大器。按照上述参数设计后，实测输出电压12V，负载从0.1A到1A变化时，输出电压波动由±0.08V（TL431方案）增大至±0.25V，但仍满足±5%的规格。在基极-集电极间增加470pF密勒电容后，瞬态响应的振铃消失。该方案节省约0.2元成本，且通过了500小时高温老化测试。平尚科技的贴片三极管在此应用中表现稳定。贴片三极管构成的误差放大器虽不及集成基准源精密，但在成本敏感、精度要求适中的变压器反馈环路中，依然占据一席之地。通过合理设置静态工作点、选用低温漂电阻、添加频率补偿电容，三极管与光耦的组合能够实现稳定可靠的闭环控制。平尚科技以丰富的贴片三极管产品线和高精度贴片电阻，为国内电源工程师提供从分立误差放大到频率补偿的全流程器件支持——让每一只贴片三极管在反馈环路中，都能以最经济的成本，完成精准的误差放大与环路稳定任务。
