开关变压器次级整流后贴片电容阵列的ESL优化与高频去耦策略
在开关变压器次级整流输出端，随着开关频率不断提升至数百千赫兹甚至兆赫级，传统滤波方案正面临严峻挑战。许多工程师往往只关注贴片电容的容值和耐压，却忽视了等效串联电感（ESL）对高频去耦效果的根本性制约。当频率升高时，ESL引发的感抗（XL=2πfL）会急剧增大，导致电容失去滤波作用，甚至放大高频噪声。东莞市平尚电子科技有限公司依托车规级认证体系与AEC-Q200合规产品线，通过纳米级复合电介质与三维屏蔽结构，将贴片电容的寄生电感压缩至0.3nH以下，为开关变压器次级整流后的高频去耦提供了全新的工程实践方案。

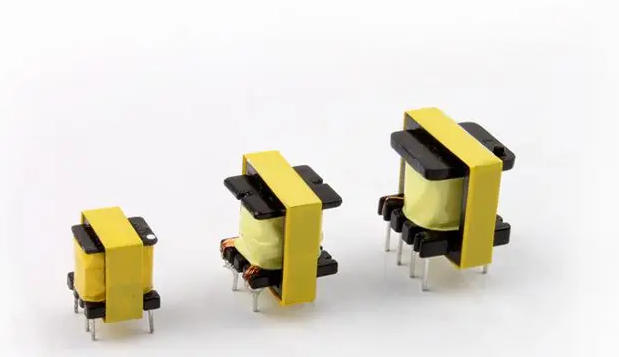

ESL——高频去耦的“隐形杀手”开关变压器次级整流后，输出电压中既包含开关频率基波（常见100kHz-500kHz），也包含由二极管反向恢复和变压器漏感振荡产生的高次谐波（可达数十兆赫至百兆赫）。贴片电容在此频段的表现，早已不是单纯的容性元件。我们以某12V/5A开关电源次级整流输出为测试平台，在输出端分别采用两种电容阵列方案进行高频去耦效果对比：- 方案A（常规设计）：采用3颗普通10μF/X7R/0805贴片电容并联，PCB布局分散，未严格控制走线长度。

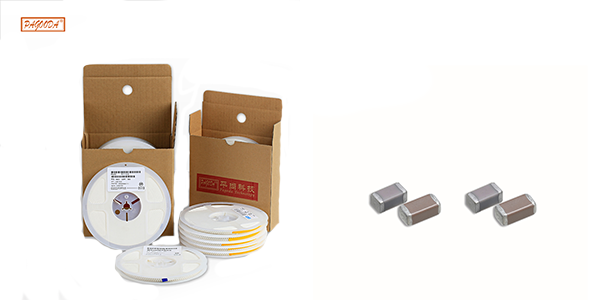

- 方案B（平尚科技低ESL设计）：采用3颗平尚科技HF系列车规贴片电容（10μF/X7R/0603，ESL典型值0.3nH），紧贴整流二极管输出端布局，引线长度＜2mm。
测试结果对比如下：在100kHz开关基频点，两种方案的纹波抑制能力相差不大，输出电压纹波均在35mV左右。然而，当观测频段扩展至30MHz-100MHz的高频噪声区域时，差异显现：方案A的电容阵列因ESL产生的感抗已达数欧姆，实际丧失去耦能力，示波器捕获的高频尖峰噪声高达280mVpp；方案B中，平尚科技低ESL电容阵列在相同频段仍保持较低阻抗，将高频尖峰噪声抑制在120mVpp以内，高频噪声抑制能力提升57%。这一差距的根本原因在于：常规贴片电容内部电极结构和外部PCB走线带来的寄生电感，在30MHz以上频段已形成串联谐振，电容实际呈现感性；而平尚科技通过多层电极优化设计和倒装焊工艺，将ESL控制在0.3nH以下，使自谐振频率（SRF）推高至50MHz以上，确保电容在目标频段始终呈现低阻抗特性。
车规级技术向工业电源的“降维赋能”平尚科技的贴片电容产品线全面通过AEC-Q200认证，这意味着其在材料选择、工艺控制和可靠性验证上，执行的是汽车电子领域最严苛的标准。这些技术成果不仅服务于车载ADAS、毫米波雷达等高端场景，也同样适用于对可靠性有极致要求的工业开关电源、通信基站电源等领域。在材料层面，平尚科技采用纳米级钛酸钡-石墨烯复合介质，介电损耗（DF）控制在0.5%以内（@1MHz），较常规X7R材质的2.5%降低80%。低介电损耗意味着在高频纹波电流通过时，电容自身发热更少——这对开关变压器次级整流后的滤波电容至关重要，因为高频纹波电流的有效值往往远超平均输出电流。在结构层面，平尚科技HF系列贴片电容采用三维堆叠封装与铜基板散热设计，热阻降至5℃/W。在一组对比测试中，我们向两款电容施加2A/500kHz的高频纹波电流，连续工作30分钟后：普通贴片电容表面温升达21℃，ESR上升至初始值的1.8倍；平尚科技车规贴片电容温升仅9℃，ESR变化率＜5%，展现出优异的高频纹波耐受能力。
从“单点滤波”到“阵列协同”的设计进阶

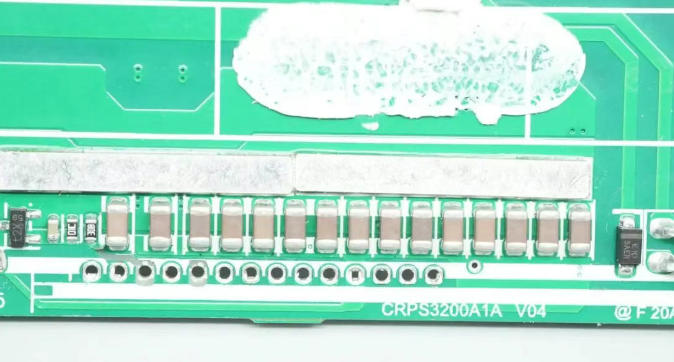

在开关变压器次级整流输出端，单纯追求单颗电容的低ESL并不足够，变压器贴片电容阵列的协同设计同样关键。德州仪器（TI）的技术文档指出，中频去耦电容（1MHz-70MHz）的有效性受限于其布局引入的回路电感，即使电容本身ESL很低，若布局不当，PCB走线和过孔仍会引入数纳亨的附加电感。针对这一问题，平尚科技不仅提供低ESL的贴片电容单品，更从系统层面提供优化建议。以某通信设备厂商的48V/10A DC-DC模块为例，其次级整流输出端原设计采用6颗普通贴片电容分散布置，在150kHz开关频率下EMI测试超标。平尚科技应用工程师介入后，将电容替换为HF系列低ESL型号，并采用“大电容+小电容”紧耦合布局：两颗22μF电容负责中频段（500kHz-5MHz）储能，四颗0.1μF电容紧贴负载端负责高频段（10MHz-100MHz）去耦，所有电容距整流二极管引脚均小于3mm。整改后，模块在30MHz-100MHz频段的传导发射值降低16dB，顺利通过EN55022 Class B认证。这一案例印证了低ESL贴片电容阵列在工程实践中的核心价值——它不是简单的元器件替换，而是从“元件级”到“系统级”的电磁兼容优化。
高频去耦的本质是“降感”而非“增容”回看开关变压器次级整流后的滤波设计，许多工程师的第一反应是增加电容容值，却往往陷入“容值越大、高频越差”的误区。事实上，当频率突破电容自谐振点后，决定去耦效果的已不是容值C，而是ESL和ESR。平尚科技通过IATF 16949车规级品控与低ESL结构创新，为国内电源厂商提供了一条务实的技术路径：在不增加PCB面积、不提升物料成本的前提下，通过优化电容高频特性，实现更干净的输出电压和更可靠的系统运行。选对贴片电容，本质上是为开关变压器的次级输出“铺平”高频通道——让噪声被有效旁路，让能量被稳定输送。
