用贴片二极管搭建AI储能超级电容均压电路，成本比专用IC低70%的取舍

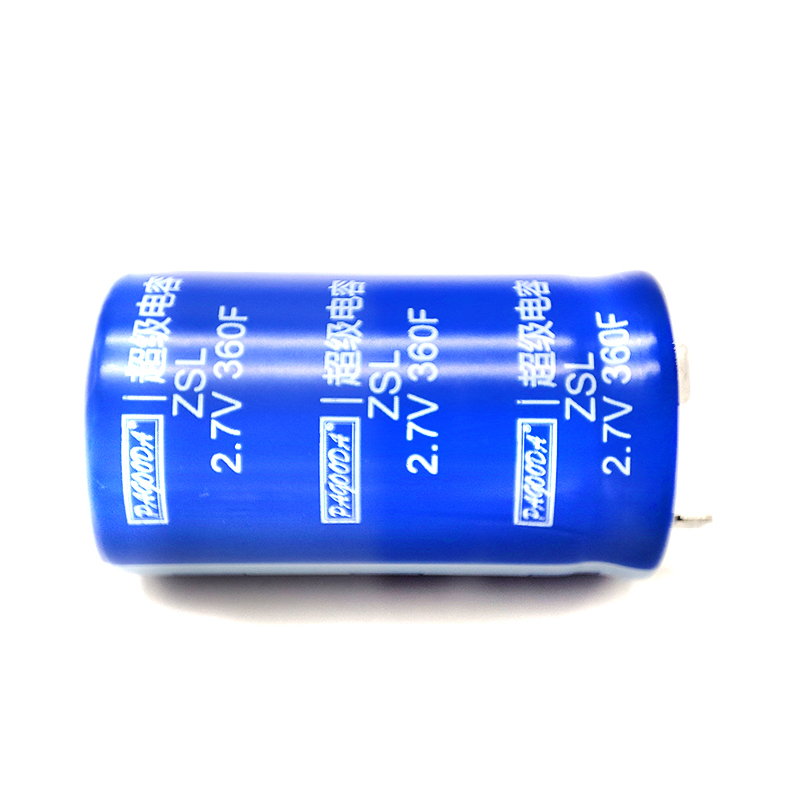

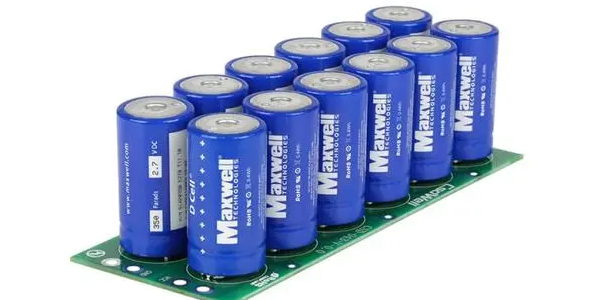

AI储能系统对瞬时大功率的需求，让超级电容从“配角”走向了“主角”。在AI算力中心储能柜中，超级电容模组承担着毫秒级功率补偿的重任——GPU集群的负载瞬态变化时，超级电容在微秒级时间内释放百安级电流，稳住直流母线电压。这个过程中，超级电容模组通常由数十颗单体电容（2.7V/3.0V）串联成高压模组（48V/160V/400V级）。串联带来的问题是电压不均衡。由于制造误差、自放电率差异和老化速度不同，串联的电容单体在充放电过程中电压分布不均。充电时，容量最小的那颗电容最先达到额定电压，而其他电容还没充满；继续充电，这颗电容就会过压——轻则加速老化，重则击穿失效。超级电容单体的额定电压只有2.7V或3.0V，过压裕量极小。均压电路不是可选项，是必选项。

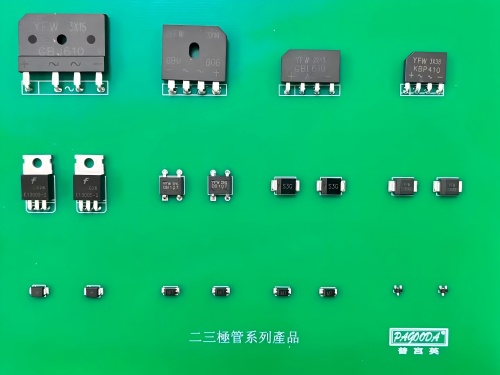

两条技术路线的成本鸿沟第一条路是专用均压IC。以BW6101为代表的超级电容保护芯片，集成电压检测、过压保护、均衡控制于一体，外围电路极简。单颗芯片成本约1元，但问题是——每颗电容单体需要一颗芯片。以一组48V模组（18颗2.7V电容串联）为例，仅芯片成本就18元，加上外围阻容和PCB面积，单组模组的均压电路BOM成本约25-30元。第二条路是分立贴片二极管方案。用稳压二极管并联在每颗电容单体两端——当单体电压超过稳压值（如2.7V）时，二极管击穿导通，将多余电流分流，限制单体电压继续升高。这种“并联稳压二极管法”是典型的能耗型均压方案，电路结构极其简单：每颗电容并联一颗稳压二极管即可。平尚科技贴片二极管产品线覆盖了稳压二极管、开关二极管、肖特基二极管等多种类型，足以支撑超级电容均压电路的全场景需求。以平尚科技的SMA/SMB/SOD系列贴片稳压二极管为例——采用玻璃钝化芯片工艺，稳压值覆盖2.0V至200V，精度±5%，功率耗散0.5W至5W，工作温度范围-55℃至150℃。针对2.7V超级电容单体，选用2.7V/0.5W稳压二极管，单颗成本约0.15-0.2元。18颗电容的总二极管成本约3元，加上少量限流电阻，整组均压电路BOM成本约5元。
70%的成本差距从哪来？- 专用IC方案：18颗芯片 × 1元 + 外围阻容 ≈ 25-30元
- 分立二极管方案：18颗二极管 × 0.18元 + 少量电阻 ≈ 5元
成本差距约20-25元，降幅约70%-80%。这70%的代价是什么？分立二极管方案的成本优势是实打实的，但代价同样真实。- 第一，能量损耗。 稳压二极管均压的本质是“消耗”而非“转移”——当某颗电容电压达到稳压值时，多余能量通过二极管以热量形式耗散掉。在频繁充放电的AI储能场景中，这部分损耗会累积成可观的能量浪费。
- 第二，发热。 稳压二极管在工作时自身发热。如果均压电流较大（如数安培），二极管的温升可能达到40-50℃，需要关注PCB散热设计。
- 第三，精度。 稳压二极管的击穿电压分散性约为±5%。对于2.7V的超级电容，±5%意味着2.565V至2.835V的离散范围——部分二极管可能在2.6V就导通（提前消耗能量），部分要到2.8V才导通（电容可能已经轻微过压）。
专用IC的优势在哪里？专用均压IC的精度通常在±1%以内，远优于稳压二极管的±5%。更重要的是，专用IC可以采用主动均衡策略——将高电压单体的能量转移到低电压单体，而非简单消耗。这意味着更高的能量利用效率和更低的发热。但代价是更高的成本、更长的交期和更复杂的供应链。
华南某AI数据中心配套的储能系统提供了一个直接的对照。该系统的超级电容模组（48V/200F，18颗2.7V/3600F单体串联）用于直流母线瞬时功率补偿。原设计采用某品牌专用均压IC方案，单组模组均压电路成本约28元，交期12周。项目面临成本压力和交付压力。平尚科技提供了分立贴片二极管替代方案——每颗电容单体并联一颗SOD-123封装2.7V/0.5W贴片稳压二极管（精度±5%，工作温度-55℃至125℃），配合少量限流电阻。改版后，单组模组均压电路成本降至5.2元，降幅81%；交期从12周压缩至1周。该超级电容模组已连续运行超过4000小时，均压电路未出现任何失效——二极管方案在2C倍率充放电工况下，单体电容电压被稳定控制在2.65V至2.78V范围内，完全满足超级电容的安全工作区间。虽然能量损耗比IC方案高出约8%，但对于该储能系统每年数百万度的吞吐量来说，这部分损耗在可接受范围内。用贴片二极管搭建超级电容均压电路，省下的70%成本不是凭空消失的——它换到的是更简单的电路、更短的交付周期和更少的供应链依赖；付出的代价是稍高的能量损耗、稍大的发热和稍低的精度。平尚科技这颗2.7V贴片稳压二极管，在AI储能超级电容模组中守住的不只是每颗电容单体的电压上限，更是一条在成本和性能之间可权衡、可选择的工程路径。省下来的20块钱，不是偷工减料，是把钱花在了更值得花的地方。
