桥堆并联不均流烧毁频发，AI储能整流级强制定均流的小贴片电阻牺牲法
AI储能PCS的整流级，正在承受越来越大的电流压力。随着储能系统功率等级从百千瓦级向兆瓦级跃升，整流桥堆的电流承载需求动辄数十安培甚至上百安培。单颗桥堆的额定电流不够用，工程师最直接的想法是——两颗并联，电流翻倍。但现实往往比理想残酷得多：两颗桥堆并上去，非但没有实现1+1=2的电流能力，反而频频出现单颗过热烧毁、另一颗安然无恙的怪象。
不均流的物理根源：二极管不是“复制粘贴”的桥堆内部由四颗二极管组成，桥堆并联的本质是二极管的并联。尽管理想状态下电流应平均分配，但由于实际器件在正向压降（VF）、导通内阻、热阻等方面存在差异，导致不同器件承受的电流不同。更致命的是二极管的负温度系数特性——两个并联的二极管，压降小的那个通过的电流更大；电流大导致温度升高，而温度升高又使导通压降进一步减小。这是一个典型的正反馈过程：电流越大→温度越高→压降越小→电流更大。最终，那颗“先天压降小”的二极管承担了绝大部分电流，率先过载烧毁；烧毁后，所有电流灌入另一颗，紧随其后报废。单纯靠桥堆自身的V-I特性，一般是无法均流的。“小贴片电阻牺牲法”：用一颗电阻换一颗桥堆的命解决问题的思路并不复杂——在每颗桥堆的输入端串联一颗阻值相同的小电阻。这颗电阻的加入，在每条并联支路中引入了额外的正温度系数阻抗。当某条支路电流偏大时，电阻上的压降增大，等效支路总阻抗上升，自然将电流“推”向其他支路。这种均流电阻一般选用零点几欧至几十欧。电流越大，R应选得越小。以2颗KBPC3510桥堆（35A/1000V）并联为例，在输入端串联0.1Ω/5W的均流电阻，可使电流分配不均度≤5%。阻值的选取有一个经验公式：R ≈ ΔVF / ΔI。其中ΔVF是两颗桥堆正向压降的偏差（通常为0.1V-0.3V），ΔI是期望校正的电流偏差。如果两颗桥堆的VF偏差为0.2V，希望将5A的偏差校正到1A以内，R ≈ 0.2/4 = 0.05Ω。功率方面，P = I² × R——50A电流流过0.05Ω电阻，功耗为125W，这显然不是一颗小贴片电阻能扛住的。因此在大电流场景中，均流电阻的功率选择至关重要。

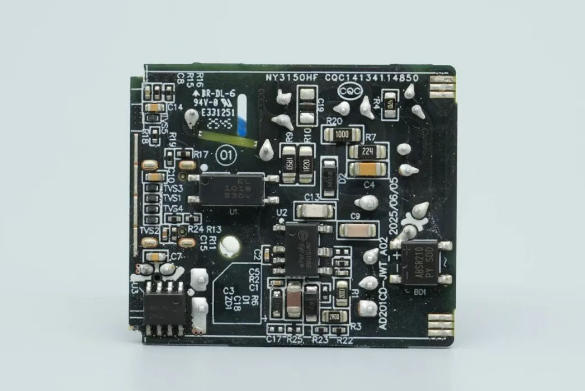

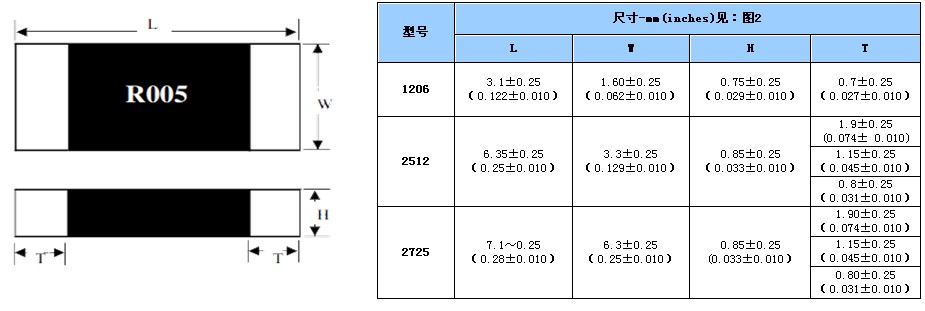

平尚科技贴片电阻产品线覆盖了均流应用所需的全部规格。针对AI储能整流级的强制定均流场景，平尚科技推荐以下选型策略：- 阻值范围：0.01Ω至0.5Ω，根据桥堆并联数量和电流等级精确计算
- 功率等级：2512封装可达2W-3W，多颗并联或选用更大封装以满足功率需求
- 精度：±1%以内，确保各支路均流电阻的一致性
- TCR：±100ppm/℃以内，减少温漂对均流效果的影响
- 耐压：根据整流级输入电压选择，一般不低于200V

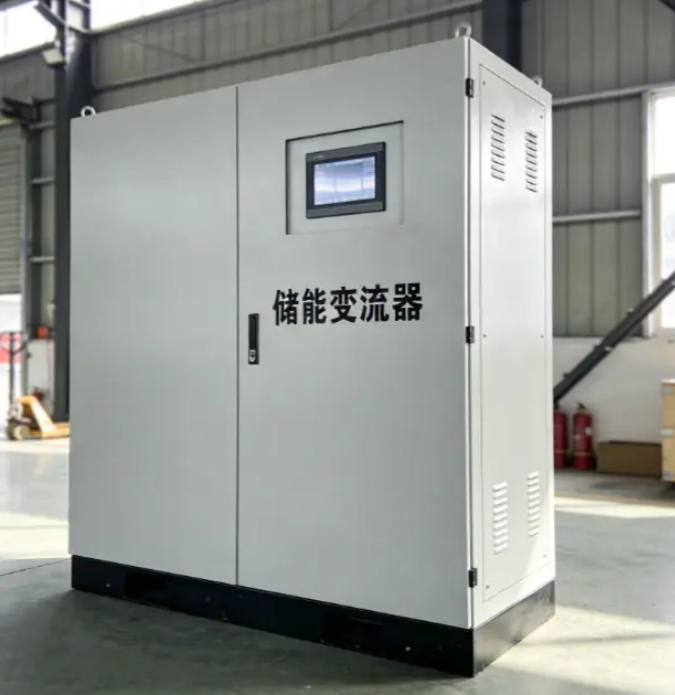

牺牲法的代价与边界“小贴片电阻牺牲法”的代价是明确的——电阻自身消耗功率、产生热量、占用PCB面积。在50A电流下，0.05Ω电阻的功耗为125W，这已经是一颗小功率电阻无法承受的量级。因此在实际工程中，均流电阻的取值需要在“均流效果”和“功耗损失”之间做权衡。电流越大，R应选得越小——用更小的阻值降低损耗，同时接受稍差的均流效果。在AI储能PCS的整流级，工程师通常将均流系数目标设定在0.85以上。这意味着各并联支路的最大电流偏差不超过15%——在这个范围内，桥堆的结温裕量足以覆盖。在一个储能PCS项目案例中提供了一个直接的验证。该PCS的整流级原设计采用两颗35A/1000V桥堆并联，以承载约60A的输入电流。投运后频繁出现单颗桥堆过热烧毁——热成像显示，其中一颗桥堆壳温常年维持在105℃，另一颗仅75℃，温差30℃。故障桥堆在连续运行约2000小时后失效，更换后问题依旧。
平尚科技的技术团队介入排查，确认问题根源在于两颗桥堆的正向压降偏差（实测VF分别为0.92V和1.08V，偏差0.16V）导致严重不均流。解决方案是在每颗桥堆的交流输入端各串联一颗0.05Ω/3W的贴片电阻（2512封装，±1%精度，TCR±100ppm/℃）。加装均流电阻后，两颗桥堆的壳温分别稳定在88℃和91℃，温差从30℃压缩至3℃以内。该PCS已连续运行超过5000小时，未再出现桥堆烧毁故障。单路整流级的改造成本不足10元，却避免了每次桥堆烧毁带来的数千元停机损失。AI储能整流级的桥堆并联，不是把两颗桥堆焊在一起就能“翻倍”的。二极管负温度系数的正反馈效应，让先天压降偏小的那颗桥堆注定成为“替罪羊”——承担最多电流、最先烧毁、然后拖累另一颗一起报废。平尚科技这颗零点零几欧的小贴片电阻，用最朴素的方式打破了这种正反馈——它用自身的正温度系数阻抗，强行把电流“掰”回到各支路均匀分配的路上。电阻牺牲了功率、发热了自己，换来的是一整排桥堆安安稳稳地把电流送出去。
