电解电容纹波电流超限导致AI储能逆变器炸机，纹波旁路电容的选型校正

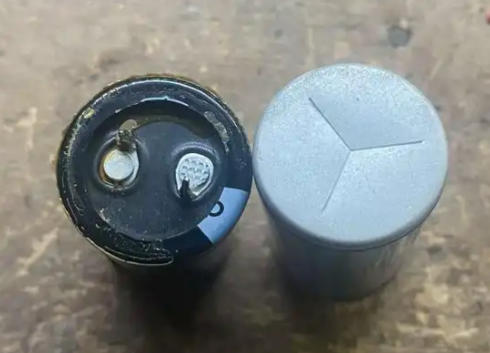

AI储能逆变器的直流母线，是一根时刻承受高频“冲击”的动脉。当PCS工作时，IGBT以数千Hz至数十kHz的频率高速开关，在直流母线上产生大量纹波电流。直流母线电解电容承担着吸收这些纹波、平滑母线电压的核心任务。然而，在很多开关电源、变频器、光伏逆变器和新能源汽车充电机的现场故障统计中，铝电解电容失效的原因排第一的不是耐压击穿，也不是容量不足，而是纹波电流超限导致的过热失效。
表面看是电容鼓包、炸裂，实则是一整套从“超限发热”到“热失控爆炸”的物理链条。发热公式与10度法则：纹波超限为什么“要命”

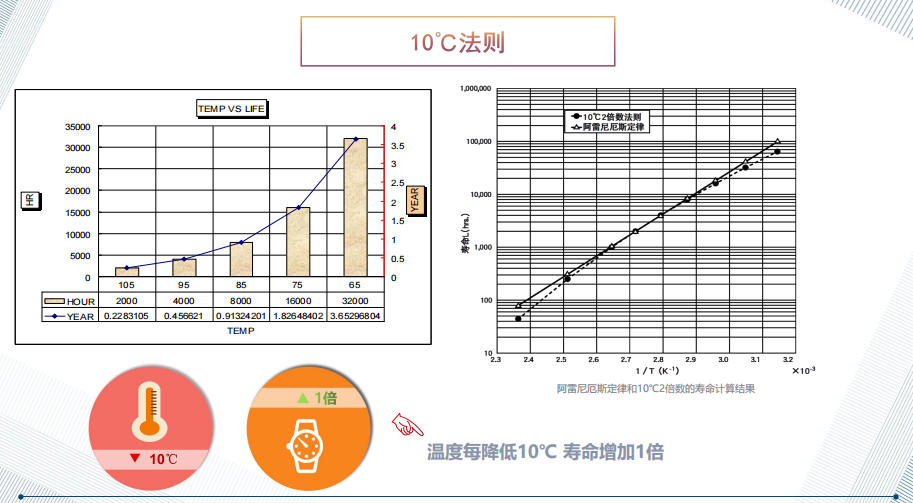

铝电解电容的等效电路可简化为一个理想电容C与一个等效串联电阻ESR串联。当纹波电流I_rms流过电容时，在ESR上产生的平均发热功率为：P_hot = I_rms² × ESR这个功率完全转化为热量，使电容内部温度持续攀升。以某实际案例为例——某电容规格书标注额定纹波电流（105℃、100kHz）为1.9A，实际纹波电流却达到了2.8A，超出额定值47%，直接导致电容内部过热、电解液加速干涸，最终鼓包失效。热成像显示，电容表面温度超出设计阈值，内部芯包温度更高。发热之后是寿命的断崖式下跌。铝电解电容的寿命遵循10度法则：L = L0 × 2^((T0 - T)/10)其中L0为规格书给出的额定寿命（如105℃下5000小时），T0为额定工作温度，T为实际芯部温度。若某电容额定参数为105℃/5000小时，实际芯部温度从85℃升至115℃，寿命从20000小时骤降至2500小时——相差8倍。而纹波电流正是导致内部温升的主要推手。当纹波电流超限时，电容内部形成“发热→电解液蒸发→ESR增大→更热”的正反馈循环，直至炸机。纹波超限的真实炸机链2023年某变频器厂商因电解电容批量爆裂，导致价值800万元的工业电源设备返厂维修。事后调查发现，问题的根源并非电容本身质量缺陷，而是设计选型阶段对纹波电流的估算偏差超过了40%。某逆变器产品在额定电压下半载运行一小时左右，直流母线电解电容即损坏。工程师排查后确认：该电容规格书标注的额定纹波电流为2.75A，而实际工况下流过电容的纹波电流已超过器件规格——纹波电流超限正是电容损坏的直接原因。
更隐蔽的问题藏在频率修正系数中。规格书中给出的额定纹波电流通常在100Hz或120Hz条件下测得。但AI储能逆变器的实际纹波频率往往是数十kHz甚至上百kHz——若选型时不查阅频率修正系数进行折算，极有可能严重低估电容的实际应力。某1.3kW PFC电路的仿真显示，若只考虑低频成分会严重低估纹波电流，实际纹波电流可能从2.3A跃升至3.5A。这1.2A的差额，足以让一颗“看似够用”的电容在数千小时后鼓包炸机。车规级电解电容的选型校正逻辑面对纹波电流超限的炸机风险，校正的核心在于两条路径：降低ESR和精准选型。平尚科技基于IATF16949车规质量管理体系开发的电解电容产品线，在材料与工艺两个层面提供了解决方案。通过自愈合铝箔技术、耐高温硅基复合电解液以及铜基电极设计，将ESR从20mΩ降至8mΩ@100kHz，温升降低40%。在关键的性能对比中，平尚科技的车规级电容在-40℃至150℃的严苛循环后容量衰减可控制在3%以内，而许多普通电解电容在类似应力下容量衰减可能超过10%。在模拟实际PFC电路的对比测试中，采用低ESR设计的车规级电解电容其核心温升比普通产品低10℃至15℃——根据10度法则，这相当于将预期寿命提高了数倍。
在一个储能项目中提供了直接的验证。该项目的PCS直流母线采用电解电容阵列（450V/470μF×12颗并联），投运后频繁出现电容鼓包和漏液。实测数据显示，IGBT开关产生的纹波电流有效值达到了4.2A，而原电容的额定纹波电流（105℃、100kHz）仅为2.8A——超限50%。平尚科技提供了IATF16949车规级电解电容替代方案（同规格450V/470μF，ESR降至9mΩ@100kHz，额定纹波电流提升至4.0A@105℃），并将并联数量从12颗增至16颗以分担纹波电流。改版后，单颗电容实际承受纹波电流降至3.1A，处于额定值80%的安全余量内。该PCS已连续运行超过5000小时，母线电容温度稳定在78℃以内，再未出现鼓包或炸机故障。AI储能逆变器的炸机，往往不是一颗电容“突然失效”，而是纹波电流日复一日地超限运行，在ESR上累积热量、在电解液中蒸发寿命，直到某个负载瞬态将最后一点裕量耗尽。平尚科技这颗IATF16949车规级电解电容，用8mΩ的低ESR把发热降下来，用精准的纹波电流选型把余量留出来——两条路都走对了，直流母线才不会在某个深夜“砰”的一声停下来。
