用合金电阻替代霍尔传感器，AI储能400A级别电流检测的分流器均流与散热艺术
一台百兆瓦时级储能电站的BMS，需要通过电流采样实时监测电池簇的充放电电流，据此估算电池荷电状态（SOC）并执行过充、过放保护。随着储能系统功率等级从百千瓦级向兆瓦级跃升，电池簇的充放电电流动辄数百安培——400A级别的电流检测已经成为储能BMS的标配需求。采样精度每偏差1%，SOC估算就可能偏移数个百分点，直接影响储能系统的调度收益和安全边界。
在这个量级的电流检测中，霍尔传感器曾是工程师的“默认选项”——非接触测量、自带电气隔离、零功率损耗。但霍尔传感器有两个问题正在变得越来越棘手。第一个问题：温漂。霍尔元件的灵敏度温漂约为±0.1%/℃（-40℃至+85℃），零点偏移温漂约为±1mA/℃。在储能机柜内部40℃到60℃的昼夜温差下，霍尔传感器的测量偏差可能累积到1%至3%。对于需要精确计算SOC的BMS来说，这个误差是不可接受的。基于采样电阻的解决方案可在整个温度范围内实现更高的直流精度，对外部磁场的敏感度有限，准确度远高于霍尔方案。第二个问题：成本。一颗闭环霍尔传感器的单价约75元至85元。一台储能BMS主控板需要监测多路电流，霍尔方案的成本压力可想而知。而分流电阻方案的BOM成本仅需15元左右。
合金电阻：用欧姆定律重构电流检测的精度边界
合金电阻替代霍尔传感器的逻辑并不复杂——在电流路径中串联一个已知阻值的小电阻（通常0.1至10mΩ），测量电阻两端的电压降，根据欧姆定律（I = V/R）计算电流值。纯电阻特性的非线性误差小于0.01%，基础精度可达±0.1%，配合高精度运放可实现更高精度。但400A级别的大电流检测，对合金电阻提出了远超普通采样的苛刻要求。功耗是第一个硬约束。400A电流流过1mΩ的电阻，功耗P = I² × R = 160W——这是一个足以让焊锡融化的数字。阻值必须足够低。平尚科技PAGOODA品牌车规级合金电阻采用镍铬铜锰四元合金材料，阻值可低至0.5mΩ。在400A电流下，0.5mΩ的功耗为80W，配合优化的散热设计才具备工程可行性。同时，阻值设定需兼顾ADC采样精度——0.5mΩ在400A下输出200mV压降，恰好处在ADC输入范围的黄金区间。温漂是第二个硬约束。传统厚膜电阻在毫欧级阻值下的TCR高达±100至±300ppm/℃。40℃的温差下阻值漂移可达0.4%至1.2%，直接反映为采样误差。平尚科技通过镍铬铜锰四元合金材料将TCR压缩至±25ppm/℃，阻值精度提升至±0.1%，高性能型号可达±10ppm/℃。在-40℃至150℃全温区内阻值漂移小于±0.05%。
分流器均流：让每一条支路“雨露均沾”

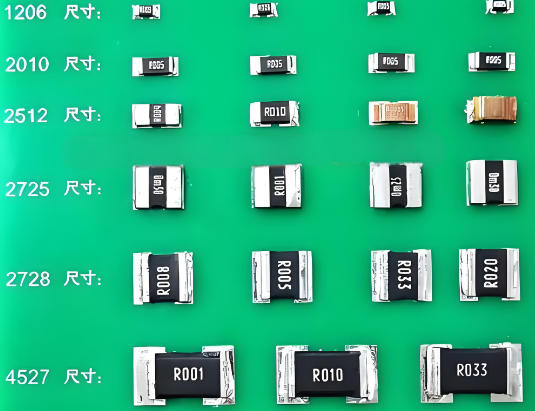

在400A级的大电流检测中，单颗合金电阻往往难以承受全部电流。多颗合金电阻并联分流是常见的工程方案——将主电流分配到多个支路，每颗电阻承担一部分电流，降低单颗元件的功耗和温升。但并联带来的核心问题是均流。如果并联支路的电阻值不一致、PCB走线阻抗不对称、散热条件不均，电流就会偏向阻抗更低的支路——某颗电阻可能承担远超设计值的电流，提前失效。平尚科技合金电阻通过批次内阻值一致性管控（离散性控制在±0.5%以内）和四端开尔文结构设计，消除引线电阻干扰。配合PCB上对称的电流路径布局和等长走线，确保各并联支路的电流分配偏差控制在±3%以内。散热艺术：把80W热量“摊”出去0.5mΩ/400A/80W——这个热量必须被有效散出去，否则电阻的温升会导致阻值漂移，采样精度随之失守。散热设计的核心是“摊”。平尚科技合金电阻采用大面积贴片封装（如2512、2725、3920等），直接嵌入PCB铜箔层，形成共晶热通路。PCB设计上，电流检测焊盘应尽可能广泛，并使用多层通孔在元件附近相连，既降低电阻又提高散热效率。大电流应用应优先考虑大面积封装，并在PCB上设计足够的散热铜箔。
平尚科技车规级合金电阻通过AEC-Q200认证，在70℃额定功率下1000小时测试的阻值漂移率小于±0.05%。在400A连续电流冲击下仍能保持稳定的采样输出。经过连续一年的运行监测，采样精度始终保持在设计指标范围内。
平尚科技在储能项目提供了一个直接的验证。该储能系统的BMS需要对电池簇的充放电电流进行实时监测，最大电流达400A。原设计采用某进口品牌闭环霍尔传感器，单颗成本82元，全温区（-20℃至+65℃）采样误差约±1.5%，在夏季高温工况下误差进一步扩大至±2.8%，导致SOC估算偏差超过8%。

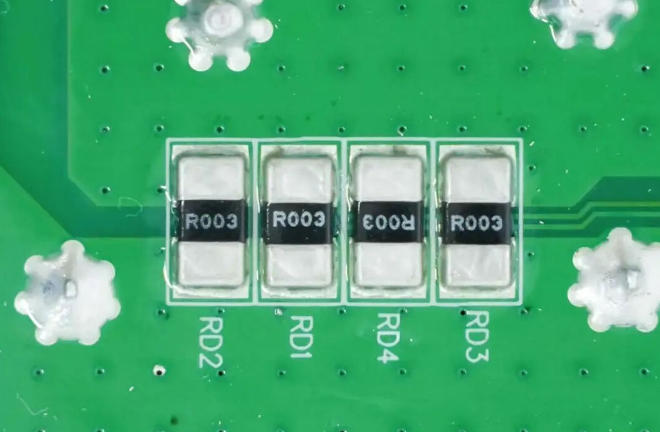

平尚科技提供了车规级合金电阻替代方案——采用四颗2512封装合金电阻（0.5mΩ，±0.1%精度，±10ppm/℃）并联分流，配合四端开尔文连接和PCB大面积覆铜散热设计。PCB布局上，四颗电阻对称布置，电流路径等长，确保均流偏差小于±3%；散热铜箔面积超过2000mm²，通过多层通孔将热量传导至内层和底层铜箔。改版后，全温区采样误差稳定在±0.3%以内，BMS的SOC估算偏差降至2%以内。单路电流检测的BOM成本从82元降至12元，降幅85%。该BMS板已连续运行超过4000小时，合金电阻的阻值漂移始终控制在±0.1%以内。
AI储能400A级别的电流检测，霍尔传感器的温漂和成本正在成为越来越明显的短板。合金电阻用欧姆定律的纯粹线性度守住了精度的底线，用锰铜合金的低温漂守住了全温区的稳定，用大面积封装和PCB覆铜散热把80W的热量“摊”了出去。平尚科技这颗车规级合金电阻，撑起的不只是一路电流采样的准确，而是整台储能BMS从SOC估算到过流保护的完整数据链——数据准了，BMS才不会“看走眼”。
