大型储能电站强磁场下，贴片电感漏磁干扰贴片晶振的3个布局禁忌

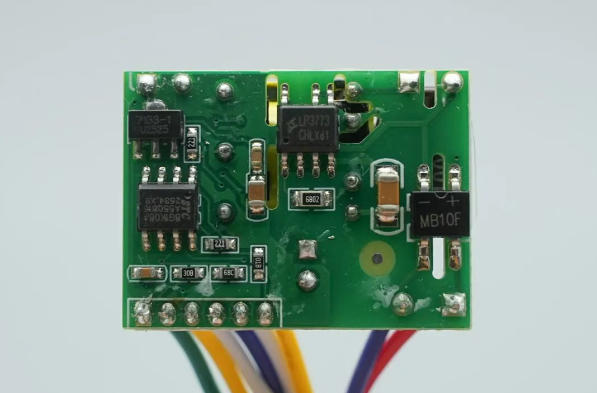

大型储能电站是一个电磁环境极其复杂的“战场”。PCS高频开关产生丰富的谐波分量，大电流母线的工频磁场笼罩整个机柜，数十颗功率电感在DC-DC变换器中高速吞吐能量。在这个强磁场环境中，最敏感的器件往往不是那些显眼的功率半导体，而是角落里那颗不起眼的贴片晶振。晶振是BMS主控MCU和PCS控制DSP的“心跳发生器”。晶振一旦受到干扰，整个控制系统的时序基准就会偏移——PWM波形相位错乱、ADC采样时刻漂移、CAN通信比特时序失准。一颗晶振的频偏，可能让整台储能PCS的控制精度从“精确”滑向“凑合”。

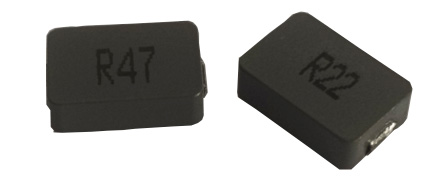

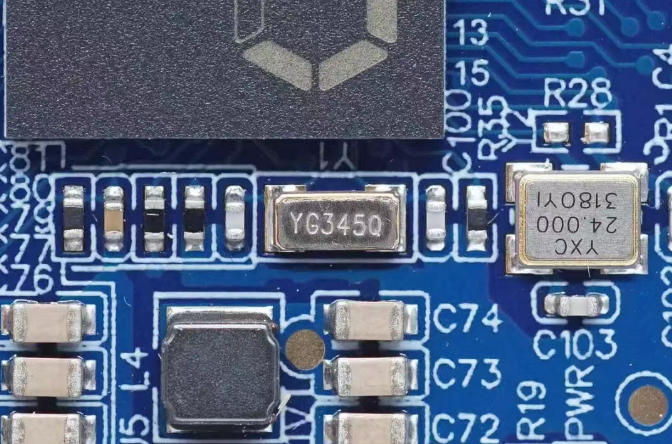

贴片电感是强磁场干扰的主要来源之一。电感工作时会产生交变磁场，相当于一个“隐形噪音发射器”。即使是全屏蔽电感，仍有少量漏磁。大电流回路的强噪声会通过空间耦合直接干扰晶振的振荡回路。一个硬件的惨痛教训是：某工控主板将晶振放在电感下方3mm处，磁耦合干扰导致时钟频偏高达127ppm，超标80倍。在大型储能电站的高密度PCB布局中，以下三个布局禁忌最容易踩中。禁忌一：晶振与电感距离不足这是最致命也最常见的错误。电感周围存在交变磁场，距离越近，磁通密度越大，对晶振振荡回路的干扰越强。行业通行的安全间距标准为：非屏蔽电感漏磁量大，与晶振的安全间距需≥5至10mm；屏蔽式一体成型电感辐射较低，安全间距可放宽至3至5mm。更有经验的工程师总结出“晶振贴芯片，电感靠边站”的黄金法则——晶振优先放在芯片旁边（距离不超过5mm），电感尽量远离晶振区域，至少间隔10mm以上。平尚科技的贴片功率电感在PCB布局指导中明确要求：布局应远离高频信号线避免干扰。即使采用全屏蔽电感，仍有少量漏磁，建议与ADC输入、晶振、RF走线等敏感信号线保持至少2mm的距离。在大型储能PCS的高密度布局中，2mm只是底线，10mm才是安全线。
禁忌二：晶振时钟线穿越电感区域
晶振与主控芯片之间的时钟走线，是整块PCB上最脆弱的信号路径之一。这条走线承载着MHz级的高频时钟信号，本身就像一根天线——一旦穿越电感产生的交变磁场区域，磁场会在走线上感应出额外的噪声电压，直接叠加在时钟信号上，造成时序抖动和误触发。晶振的时钟线要走直线，避免绕电感周围“兜圈子”。时钟走线应尽量短（一般建议≤10mm），降低寄生电容和辐射干扰。在PCB布局中，应将功率电感与晶振时钟线严格分区——强电部分（如功率电感）与控制信号（如时钟线）必须严格隔离，避免高电压噪声“窜入”控制电路。禁忌三：晶振正下方或电感正下方走线这两个位置是PCB布局中的绝对“禁区”。晶振正下方禁止走任何其他信号线。道理很简单：晶振振荡回路对寄生参数极其敏感，下方走线会引入额外的寄生电容和电感，改变谐振条件，导致频偏甚至停振。多层板中即使有完整的地层隔开，电磁场仍可能穿透地层。电感正下方同样禁止布设高速或模拟信号线。电感工作时产生的交变磁场会在下方走线中感应出涡流，造成信号完整性问题。有硬件工程师发现晶振下方走线被干扰得非常厉害后，最终形成了“晶振下方不走线”的规范。在真实的案例中储能PCS项目提供了一个完整的验证。该PCS控制板在EMC摸底测试中，辐射发射在125MHz频点超标约8dB。近场探头扫描发现，晶振附近的磁场强度异常偏高——源头是DC-DC变换器中的一颗大电流贴片电感（7.3×7.3mm封装，22μH，饱和电流8A），与晶振的直线距离仅4.5mm。虽然电感采用了屏蔽结构，但漏磁场仍然在晶振的振荡回路上感应出了显著的噪声。
平尚科技的技术团队与客户一起对PCB布局进行了整改：将电感重新布置到距离晶振12mm的位置，同时将晶振时钟走线从电感下方绕行改为直连、远离电感区域。整改后重新测试，125MHz频点的辐射发射余量提升了12dB，晶振输出时钟的相位抖动从原来的42ps降至18ps，PCS的控制精度恢复到设计指标。该方案已在该项目的后续批次中全面推广。大型储能电站的强磁场环境，对PCB布局提出了远超普通工业设备的严苛要求。一颗贴片电感的漏磁、一段穿越电感区域的时钟走线、一条位于晶振下方的信号线——这些看似微小的布局细节，在强磁场中被成倍放大，最终可能演变为整台PCS的控制精度失准。平尚科技在贴片电感和贴片晶振两个品类上都有完整的产品布局，但再好的元器件，也需要在PCB上找到自己该待的位置。晶振贴芯片、电感靠边站、走线不穿越、下方不布线——三条禁忌守住了，时钟才不会在强磁场中“迷路”。
