AI储能并网三相桥堆，如何抑制奇次谐波避免IEEE 519罚款？
2026年，全球范围内对并网电能质量的要求正在全面收紧。IEEE 519-2022标准对电压和电流谐波畸变率设定了明确的限值红线——对于69kV及以下等级的接入点，电压总谐波畸变率（THD-V）不得超过5%，单次谐波电压不得超过3%。电流谐波方面，重点污染源的电力用户，电流总谐波畸变率（THDi）不应超过5%。一旦超标，轻则被电网公司罚款，重则被限制并网甚至强制停机整改。
AI储能PCS并网，谐波是一道绕不过去的坎。
对于AI储能PCS而言，谐波的“重灾区”就在并网侧的三相整流桥。
奇次谐波从哪来？三相整流桥是PCS并网侧最基础的电路单元——无论采用二极管不控整流还是IGBT主动整流，交流输入电流都不是完美的正弦波，而是包含丰富谐波分量的畸变波形。通过傅里叶分析可知，三相整流电路的特征谐波次数为6k±1次（k=1,2,3...） ，其中5次、7次、11次、13次谐波幅值最为突出。谐波幅值与谐波次数成反比——5次谐波约为基波的20%，7次约为14%，11次约为9%，13次约为8%。5次和7次谐波是三相整流桥最主要的“污染源”。这些谐波电流注入电网后，在电网阻抗上产生压降，造成电压波形畸变。谐波电流还会造成配电线缆、变压器发热，导致空气开关误动作。一台AI储能PCS的并网功率动辄数百千瓦到兆瓦级，谐波电流的绝对数值相当可观，如果不加抑制，THDi突破5%几乎是必然的。
桥堆如何“参与”谐波抑制？很多人以为谐波抑制是后端滤波器的事，与整流桥本身无关。但实际上，整流桥的选型和外围电路设计直接决定了谐波的“原始含量” 。在直流侧接入电抗器是降低谐波电流的有效方法。通过在整流桥直流输出端串联适当的直流电抗器，可以平滑整流二极管的导通角，使交流输入电流波形更接近正弦波，从源头降低谐波含量。

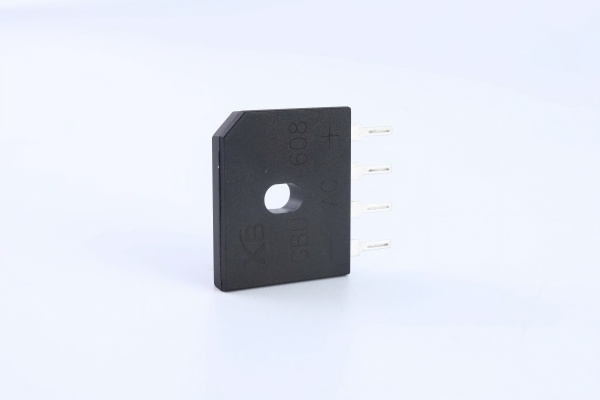

平尚科技三相整流桥产品线覆盖了AI储能PCS并网侧的全场景需求。平尚科技的整流桥采用GPP玻璃钝化芯片工艺，正向压降控制在1.0V以内，反向恢复时间优化至75ns以内，适配50Hz工频并网及高频开关场景。在AI储能PCS的并网整流环节，平尚科技推荐的三相整流桥方案通过优化芯片布局和散热结构，将器件自身的寄生参数控制在较低水平，减少因整流桥本身开关动作附加的高频谐波分量。被动滤波+主动补偿：守住5%红线整流桥选型优化只是第一步。要真正将THDi控制在5%以内，通常需要组合使用被动滤波和主动补偿两种手段。被动滤波是最基础的方案——在PCS并网侧安装LC或LCL滤波器，对5次、7次等低次谐波进行陷波吸收。一台典型MW级储能PCS的LCL滤波器参数设计需精确计算谐振频率，避免与电网阻抗发生谐振放大。主动补偿则是更高阶的方案——通过有源电力滤波器（APF）或储能PCS自身的控制算法注入反向谐波电流，实现动态抵消。有研究显示，采用主动谐波补偿后，并网电流THD可从30%降至3.58%。三相四桥臂PCS通过多自由度控制算法，可同时实现动态无功补偿与谐波抑制，THD控制能力远超3%。华南某AI数据中心配套的2MW储能项目提供了一个直接的警示。该项目PCS并网调试阶段，电网公司出具的电能质量测试报告显示：5次谐波电流超标、7次谐波电流接近红线，THDi达到6.8%，超出IEEE 519限值近2个百分点。电网公司开出整改通知，要求30天内完成谐波治理，否则将限制并网功率。平尚科技的技术团队与PCS制造商一起排查了并网侧设计。原方案在整流桥直流侧未加装直流电抗器，且LCL滤波器参数设计偏保守，对5次、7次谐波的衰减不足。平尚科技提供了三相整流桥+直流电抗器的组合方案，并协助重新设计了LCL滤波器参数——将谐振频率从原来的2.8kHz调整至2.2kHz，避开5次（250Hz）和7次（350Hz）谐波的敏感频段。整改后重新测试，THDi降至3.2%，单次5次谐波和7次谐波均控制在IEEE 519限值以内。该项目顺利通过电网验收，避免了约80万元的谐波罚款和整改延误损失。AI储能并网，谐波不是“可能发生”的问题，而是“一定会发生”的问题。三相整流桥产生的5次、7次奇次谐波，是IEEE 519罚款红线的直接“导火索”。守住5%的THDi红线，靠的不是运气，而是从整流桥选型、直流电抗器配置到LCL滤波器参数设计的全链条把控。平尚科技的三相整流桥方案，守住的不是某一颗器件的性能指标，而是AI储能PCS并网合规的“及格线”——线守住了，罚款就免了，电才能稳稳地送出去。
