数据中心储能备电切换<10ms，这组贴片二极管与电容的保持时间设计秘辛？

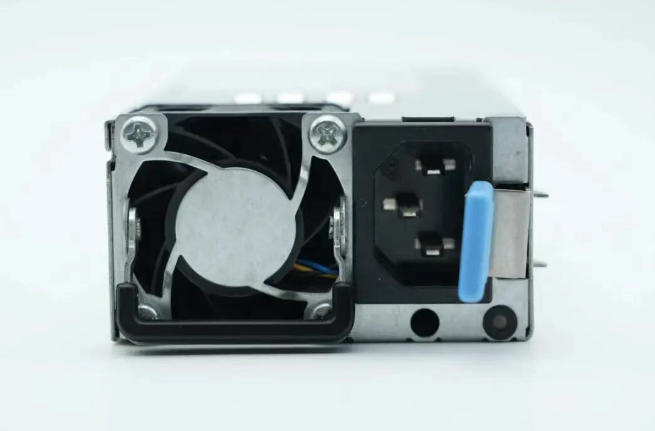

当市电突然中断，GPU集群不能停——单次训练任务中断的损失可达数十万美元。服务器电源在断电后可以依靠自身的电容储能维持短暂的输出（大概十几ms，负载率越高时间越短），而所有厂家宣称的回切时间都不会超过10ms。服务器电源中，当输入端的交流电掉电后，由储能电容为负载供电，一般至少需要维持10ms的供电时间（电源保持时间，hold-up time），使得系统有足够的时间存储关键数据，同时切换到备用电源，保证系统正常工作。

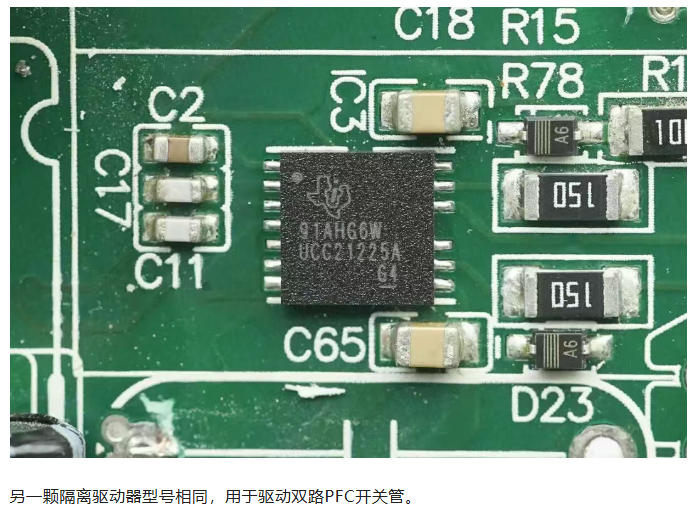

10ms是红线，也是底线。保持时间：藏在电容里的“最后10ms”保持时间的物理本质并不复杂——市电断开后，PFC级母线电容储存的能量继续为后级供电，直到电压跌出调整范围。电容储存的能量与电压的平方成正比，保持时间由电容放电特性决定，受电容值、负载电流和电压跌落范围三个因素共同制约。保持时间的计算公式为：t_hold = C × (V_start² - V_stop²) / (2 × P_load)其中C为母线电容容量，V_start为断电瞬间母线电压，V_stop为后级电路的最低工作电压，P_load为负载功率。以一台典型AI服务器电源为例，PFC母线电压通常为380V-400V，后级DC-DC变换器的最低工作电压约为300V。如果负载功率为1000W，要在10ms内将母线电压从380V维持到300V以上，所需电容容量约为：C = 2 × 1000 × 0.01 / (380² - 300²) ≈ 147μF实际设计中考虑到裕量和纹波要求，通常会选择220μF-330μF的电容阵列。贴片二极管：守住“切换不中断”的两道关卡电容把能量存住了，但能量怎么“送出去”、怎么“不回流”，是贴片二极管的两道关卡。第一道关卡：防反接。 在主电源与备用电源之间，贴片二极管利用单向导电性“堵住电流”，防止反接时电流倒灌。在备电切换场景中，当主电源失效、备用电源接管时，二极管确保电流只从备用电源流向负载，而不会倒灌回已经失效的主电源回路。平尚科技的SMA/SMB/SOD系列贴片二极管，采用GPP玻璃钝化芯片工艺，正向压降控制在0.5V-1.0V之间（肖特基系列更低至0.3V-0.5V），反向漏电流在微安级别，工作温度范围覆盖-55℃至+150℃。低正向压降意味着更少的导通损耗——在数百瓦到上千瓦的备电功率下，每降低0.1V的压降，就能减少数瓦的功率损耗和发热。第二道关卡：快速切换。 备电切换的“＜10ms”要求，不只是电容保持时间的事——切换路径上的二极管必须足够快。如果二极管的反向恢复时间过长，在主备电源切换的瞬态过程中可能产生电压尖刺或短暂中断。平尚科技的快恢复贴片二极管反向恢复时间可控制在35ns-75ns以内，肖特基系列则更短，完全适配微秒至毫秒级的切换时序要求。
电容：保持时间的“蓄水池”

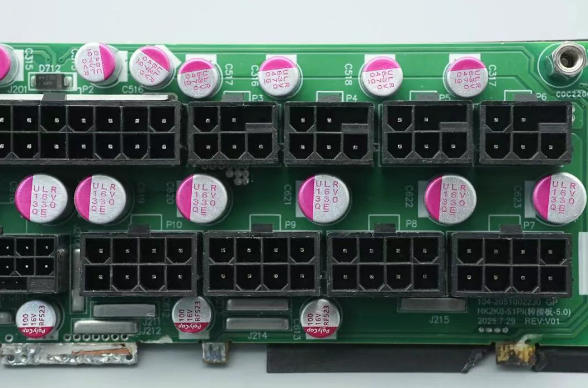

有了二极管“护住通道”，电容就要“存住能量”。平尚科技的贴片铝电解电容和固态电容产品线覆盖了AI储能备电场景的全需求。针对PFC母线的高压大容量需求，平尚科技提供400V-450V耐压、82μF-470μF容量的贴片铝电解电容，105℃环境下寿命可达5000-10000小时；针对低压侧（12V/5V/3.3V）的保持电容需求，平尚科技的固态电容以低ESR（≤18mΩ@100kHz）和高纹波电流承受能力（2.8A@100kHz），在有限的空间内提供更高的储能效率和更低的发热。以63V/100μF固态电容为例，在5V/2A的负载条件下，保持时间约为：t = C × ΔV / I = 100μF × (5-3.3)/2 ≈ 0.085ms单颗看似不多，但多颗并联或搭配高压侧大电容，就能凑出10ms的“保命时间”。
真实案例：10ms守住了，GPU没掉线华南某AI数据中心部署的GPU训练集群，配套储能系统采用“市电+储能电池”的双路供电架构。原设计在主备切换路径上采用继电器方案，切换时间约15ms-20ms，虽然服务器电源自身有约10ms的保持时间，但继电器切换的延迟加上电容保持时间的衰减，曾多次导致GPU集群在电网波动时出现瞬时掉电重启。平尚科技提供了完整的贴片二极管+电容保持时间优化方案。在切换路径上，用平尚科技的SMCJ系列肖特基贴片二极管（正向压降0.45V，反向恢复时间＜10ns）替代原有的继电器和普通整流二极管组合，将切换路径的导通损耗降低了约60%，切换瞬态响应时间从毫秒级压缩至微秒级。同时，将PFC母线电容从原设计的220μF升级为平尚科技330μF/450V车规级贴片铝电解电容（105℃寿命8000小时），根据保持时间公式计算，10ms保持时间的电压跌落从原来的约80V压缩至约55V，裕量提升超过30%。
改版后，在模拟市电中断的实测中，备电切换全程控制在6ms-8ms以内，服务器电源的电容保持时间与储能备电切换实现了无缝衔接，GPU集群在多次电网波动测试中未出现任何掉电或重启现象。该方案目前已在该数据中心超过200台GPU服务器中批量部署，连续运行超过6个月无备电切换相关故障。AI数据中心的供电，是一场与时间的赛跑。AI数据中心的备电切换＜10ms，不是靠某一颗“超级元件”实现的奇迹，而是贴片二极管与电容在保持时间设计中的精密配合。二极管守住电流的方向和切换的速度，电容存住断电瞬间的最后一口气——一个负责“通路”，一个负责“续命”。平尚科技这组贴片二极管与电容的组合，守住的不是某一路电源的稳定，而是GPU集群在电网波动时那10ms不中断的算力输出。10ms很短，短到人眼无法察觉；10ms也很长，长到足够一颗电容放完最后一库仑的电、一颗二极管完成最后一次导通，然后让整排GPU服务器继续安稳地跑下去。
