​光敏电阻+贴片三极管:变压器智能光控输出模块的集成设计

文章出处:平尚科技 责任编辑:平尚科技 发表时间:2026-06-10

​光敏电阻+贴片三极管:变压器智能光控输出模块的集成设计

在光控路灯、太阳能控制器及节能控制设备中,常需要根据环境光照强度自动接通或断开变压器的输入电源。传统的微控制器方案固然功能丰富,但成本高、需要编程调试,且涉及供电系统和算法维护。由光敏电阻与贴片三极管(或达林顿管)构成的智能光控输出模块,以纯硬件方式实现光控逻辑——高灵敏度、低成本、无需编程、即插即用,是变压器前级光控应用中经过大量工程验证的经典选择。

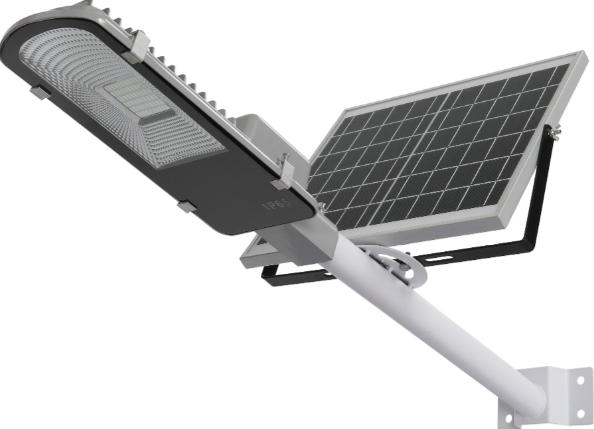

光控路灯

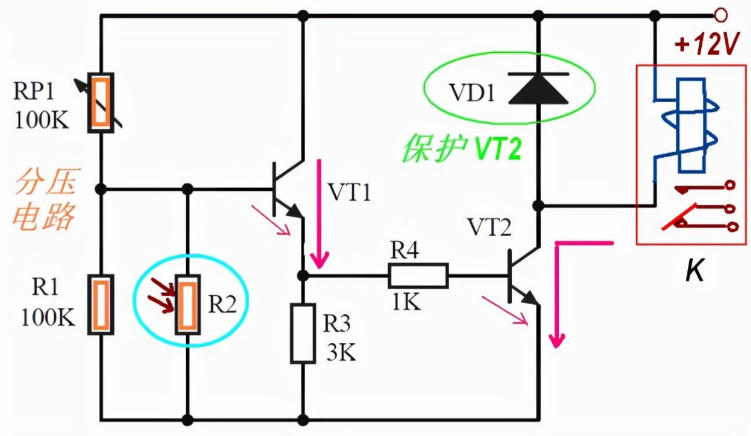

协同工作原理:光信号→电信号→功率切换
光敏电阻的阻值随环境照度变化——光照充足时阻值极低(亮电阻约5kΩ-10kΩ),黑暗时阻值极高(暗电阻可达兆欧级)。光敏电阻与固定电阻串联分压,分压点连接至贴片三极管的基极,构成电压比较器。

以“暗通”模式(环境越暗,变压器越通电)为例:阳光充足时光敏电阻阻值低,分压点电压低于三极管导通阈值,三极管截止,继电器不吸合,变压器初级断电。环境变暗时,光敏电阻阻值升高至兆欧级,分压点电压上升到0.6V-0.7V以上,三极管饱和导通,继电器线圈得电,触点闭合,变压器得电工作。

达林顿管由两只三极管复合而成,总电流增益β_total = β1×β2,典型值可达数千甚至上万。这意味着仅需微安级基极电流即可驱动数百毫安的集电极电流,完美匹配光敏电阻从高阻到低阻的动态范围。

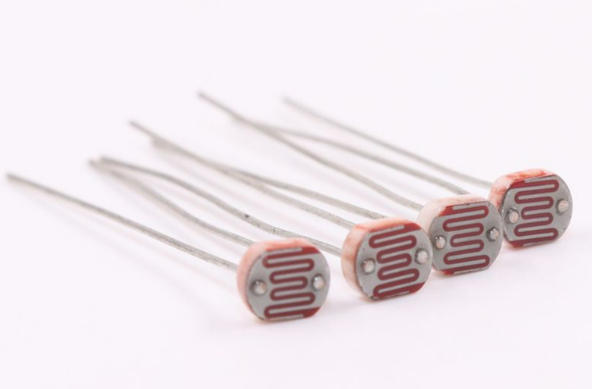

GL5516光敏电阻


光控开关的动作照度主要由光敏电阻的亮/暗阻值和固定分压电阻共同决定。以平尚科技GL5516光敏电阻为例:亮阻5kΩ-10kΩ@10Lux,暗阻≥0.5MΩ。

典型电路配置:Vcc=12V,继电器线圈360Ω,集电极电流约33mA。选用MMBTA28达林顿管,β_min在Ic=30mA时约为1000,所需基极电流Ib≥33μA。

分压电路由光敏电阻R_L与固定电阻R1串联,基极电压Vb = Vcc × R1 / (R_L + R1)。暗态时R_L很大(约1MΩ),若取R1=100kΩ,则Vb≈1.09V,略低于导通阈值(约1.2V),可能导致动作不可靠。将R1增大至220kΩ,暗态Vb≈2.16V,可靠导通。这一参数的精确匹配,决定了光控模块在批量生产中的动作阈值一致性。

迟滞窗口与防抖动设计
光照临界点附近,光敏电阻阻值的小幅变化可能导致继电器触点高频颤动,加速触点磨损。解决方案是在基极与发射极之间并联电容C_delay(10μF至100μF),利用电容的充放电延迟形成施密特窗口。电容充电使阈值上移,放电使下探,开启和关断的照度值不再重叠,消除了临界区的抖动行为。

另一有效方法是增加正反馈电阻,在基极和电源正极之间跨接1MΩ-2.2MΩ电阻,形成正反馈滞回。当三极管导通后,该电阻进一步提高基极电压,使导通状态锁定;截止时则进一步拉低基极,确保完全关断。



平尚科技在配合某市政路灯改造项目时,原设计方案采用微电脑时控器,需定期校准时间且故障率高。新方案部署了基于GL5516光敏电阻与MMBTA28达林顿管的光控模块。模块参数:12V继电器,开关阈值设定为15Lux暗通(约黄昏时触发开灯),电路功耗仅0.2W(继电器吸合状态),成本不足时控开关的三分之一。

实测数据:暗启动照度约15Lux,亮关断照度约30Lux(滞回窗口15Lux),有效过滤了闪电、车灯等短暂光照波动。在-20℃至50℃环温下连续运行半年无误动作,累计部署200余套,零返修。同时,在光敏电阻感光窗口前叠加偏振滤光片,提高了在多云天气和黄昏低色温阶段的照度监测一致性。


光敏电阻应安装在能有效感应环境光的位置,用塑料导光柱引出至设备外壳的透光窗处,同时避免被变压器或继电器自身发热影响。达林顿管的基极走线应尽量短,且远离继电器线圈和变压器感性元件,防止电磁耦合引起误触发。在继电器线圈两端必须反向并联续流二极管(如1N4148),吸收关断时产生的高压反向电动势,保护驱动三极管。

平尚科技光敏电阻(GL55系列)与贴片三极管(MMBT3904、S8050、MMBTA28达林顿管)产品线覆盖了从数毫安继电器驱动到数安培交流接触器控制的全场景需求。基于光敏电阻+贴片三极管的智能化光控模块,以物理器件自身的参数匹配完成从感知到驱动的全链路闭环,无需固件代码、无需校准——在变压器的光控输出端构筑了一道可靠的智能屏障。
