电解电容+整流桥：变压器直流输出模块的寿命匹配与可靠性验证
在变压器直流输出模块中，整流桥与电解电容构成了天然的“热耦合伴侣”。整流桥导通时的正向压降和反向恢复过程，会在电容两端叠加高频纹波电流；而电容的充放电电流又反过来影响整流桥的导通角与损耗分布。许多电源设计往往分别选型——整流桥按电流余量选，电解电容按容值和耐压选——却忽略了二者在热场中的相互影响。当整流桥的散热辐射与电解电容的热敏感特性叠加时，一个“正反馈”加速老化链便悄然启动。如何通过精准的寿命匹配与可靠性验证，将两者从孤立元件升级为协同系统，是变压器直流输出级稳健服役的关键。

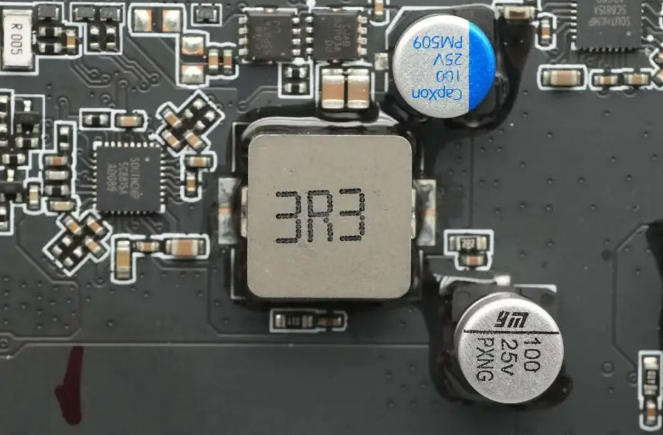

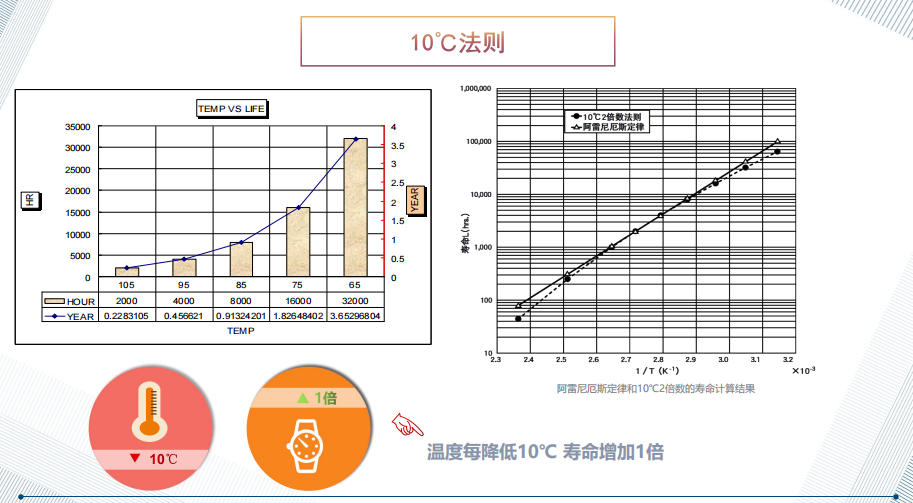

以一台150W开关电源为例，常规设计中选用GBU406整流桥（6A/600V）搭配两只普通470μF/100V电解电容并联滤波。在环境温度40℃的密闭机箱内进行满载老化测试，第90分钟时热成像仪显示：整流桥壳温升至98℃，紧邻的两只电解电容表面温度分别达到87℃和92℃。此时电容的等效串联电阻（ESR）已因温升而倍增，实测100Hz下的ESR从初始0.12Ω分别上升至0.28Ω和0.34Ω。在电压型逆变器等高应力整流系统中，整流桥自身的导通损耗P=V_F×I与反向恢复尖峰共同构成高频热应力源；而电解电容同时承受来自整流桥的热辐射与自身I_rms²×ESR的焦耳热。ESR增大导致电容自身发热加剧，进一步推高周边温度，形成“整流桥散热→电容升温→ESR增大→发热加剧”的正反馈。最终在连续运行4小时后，其中一只电容外壳出现轻微鼓包，输出纹波从45mV恶化至210mV，系统触发过压保护。这一案例暴露出传统选型的盲区：仅按电气参数独立选型，却未将整流桥的散热辐射与电解电容的热敏感特性纳入协同考量。铝电解电容器的使用寿命主要受使用条件影响——电容量下降、损耗角正切tanδ上升至规定值时，电容器达到使用寿命。其寿命与温度呈指数关系，遵循“10℃法则”：温度每上升10℃，加速系数达到2倍，寿命缩短一半；每降低10℃，寿命延长一倍。在忽略纹波电流的理想情况下，基础寿命估算公式为L = L₀ × 2^[(T₀ - T_x)/10]。
然而在变压器直流输出模块中，纹波电流产生的ESR损耗是额外的热应力来源，必须对寿命估算进行修正。通用寿命估算公式为L = L₀ × K_T × K_R × K_V，其中K_T为温度因子，K_R为纹波电流因子，K_V为电压因子。在85℃环境温度下，纹波电流超标10%即可使电容寿命缩短约50%。而布局不当导致的热耦合效应更为隐蔽——将电解电容紧贴整流二极管安装，实测温升可额外增加10℃以上。这意味着在协同选型中，必须将整流桥的热耗散视为电容“有效环境温度”的固定偏移量，而非忽略不计的背景热源。

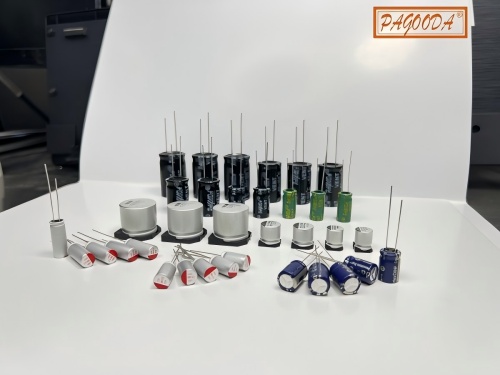

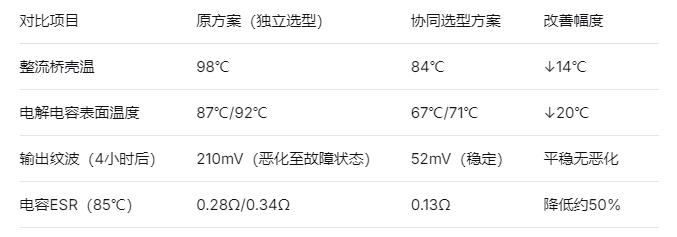

平尚科技应用工程师针对上述问题重新设计了该电源的直流输出级，采用整流桥与电解电容协同选型方案进行对比测试。整流桥方面，将GBU406更换为低正向压降整流桥（6A/600V，VF典型值0.85V vs 普通型号1.05V），正向压降降低0.2V，满载工况下整流桥自身功耗减少约1.2W，壳温下降至82℃。电解电容方面，将两只普通470μF电容更换为平尚科技车规级电解电容（470μF/100V，HT系列），该系列通过IATF 16949认证，在105℃条件下具备5000小时寿命，且ESR在宽温区内稳定性更优——实测25℃时ESR为0.09Ω，在85℃时仅上升至0.13Ω，变化率远低于普通电容。同时，在PCB布局上将整流桥与电解电容间距拉大至12mm，设置通风通道，并在电容底部增加铜箔敷铜辅助散热。在相同40℃环境温度、相同满载条件下运行4小时后的对比测试结果如下：
依据电解电容寿命计算公式（基于阿伦尼乌斯方程），在71℃工况下，平尚科技车规级电容的预期寿命可达8年以上；而原方案在87℃工况下的预期寿命不足2年。这一案例揭示了一个关键规律：整流桥每降低1W的导通损耗，周边电容的工作温度可下降约3-4℃；电容温度每降低10℃，其使用寿命翻倍——这意味着对整流桥导通损耗的单点优化，在电容侧可获得寿命倍增的放大回报。由整流桥与电解电容构成的变压器直流输出模块，寿命匹配的成败不在于单颗元件的拔尖参数，而在于热源与热敏感器件之间的协同管控。从低VF整流桥的精准选型到低ESR电解电容的宽温区稳定性，从物理间距的拉大到铜箔散热的冗余设计，每一项优化都在切断“整流桥散热→电容升温→寿命缩短”的连锁传导链。平尚科技依托IATF 16949车规级认证体系与HT系列电解电容，将电解电容的热特性参数纳入整流桥的协同选型框架，为国内变压器厂商提供从热场分析到寿命验证的全流程技术支撑——让整流桥不再是“粗放的热源”，让电解电容不再是“被动的消耗品”，二者的寿命匹配，才是变压器直流输出模块长期可靠的底层逻辑。
