应对AI储能峰谷套利策略的负载跃变，贴片电容X7R与NP0的选用边界
AI预测模型根据电价曲线、负荷预测和电池状态，动态调整PCS的充放电功率。这意味着PCS的DC-DC变换器不是在稳定工况下运行，而是在频繁的功率跃变中切换——从待机到满载、从充电到放电，功率阶跃可能发生在毫秒级时间尺度上。每一次功率跃变，直流母线上的电压和纹波电流都在剧烈波动，而承担滤波、去耦、缓冲任务的贴片电容，正承受着这些跃变带来的电应力冲击。
更隐蔽的问题是：负载跃变改变了电容两端的直流偏压。而直流偏压的改变，对不同材质贴片电容的有效容量影响截然不同。X7R的“容量陷阱”：负载跃变越大，有效容量越小X7R属于II类高介电常数陶瓷电容，通过铁电畴结构实现高电容密度。但正是这个铁电畴结构，带来了一个致命特性——直流偏压效应。当直流电压施加在X7R电容上时，铁电畴在电场作用下排列并趋于饱和，材料的介电常数随之下降，有效容量显著衰减。有多显著？实测数据显示，X7R电容在12V直流偏压下，标称4.7μF的实际容量衰减至1.5μF，衰减率高达68%。在额定电压的80%条件下，X7R的有效容量可能仅剩标称值的30%至40%。更极端的案例中，标称10μF的X7R电容在额定电压下可能只剩2μF。在AI储能峰谷套利的负载跃变场景中，这个问题的破坏性被进一步放大。PCS从待机切换到满载时，母线电压从空载电压跃升至满载电压，X7R电容两端的直流偏压同步跃升。标称10μF的X7R电容，在低压时可能还有8μF的有效容量，电压一上来就掉到3μF。滤波效果骤然下降，纹波电压飙升，控制环路的相位裕量被侵蚀——轻则效率下降，重则触发保护停机。

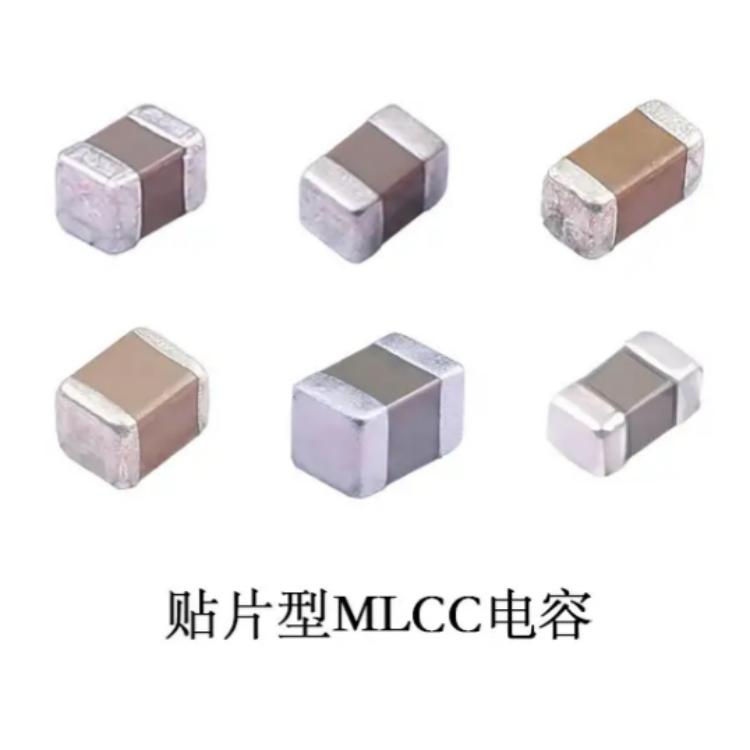

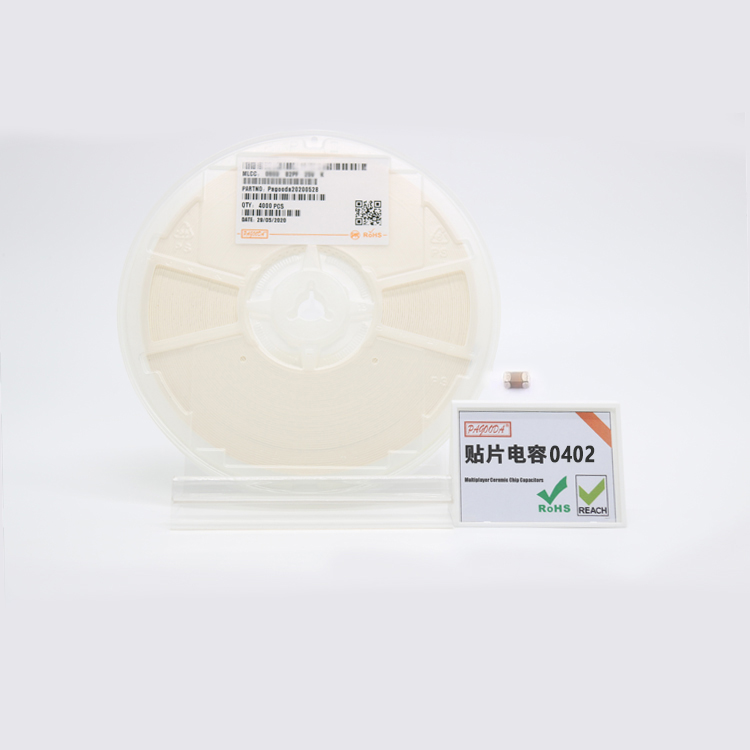

平尚科技PAGOODA品牌AEC-Q200车规级X7R贴片电容（如PL40B475KBH系列，4.7μF/50V，-55℃至+150℃），虽然通过了车规级严苛测试，温度稳定性优于普通X7R，但直流偏压效应作为II类介质的物理特性，只能缓解、无法消除。在负载频繁跃变的高压母线滤波场景中，X7R的有效容量波动是设计时必须计入的变量。NP0的“定海神针”：电压怎么变，容量都不变NP0（又称C0G）属于I类温度补偿型陶瓷电容，采用线性介质材料，不存在铁电畴结构。这意味着NP0电容没有直流偏压效应——施加直流电压后，容量几乎不发生变化。在温度稳定性方面，NP0在-55℃至+125℃全温区内的容值变化仅为0±30ppm/℃，相当于±0.3%以内。在频率特性上，NP0的自谐振频率可达GHz级，高频损耗极低。平尚科技COG/NPO系列（如PL25G102JBH系列）的温度系数低至±30ppm/℃，容值变化率±0.5%。但NP0也有明确的代价——容量做不大。0603尺寸的NP0电容最大容量仅约1000pF。在需要微法级容量的储能滤波场景中，单颗NP0远远不够。

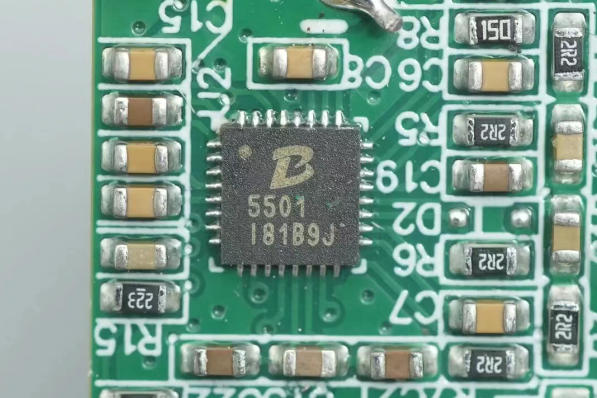

选用边界：电压稳定度决定材质归属X7R与NP0的选用边界，核心取决于电容两端直流偏压的稳定程度。- X7R的适用边界：直流偏压相对稳定的场景。例如BMS控制板的3.3V/5V电源去耦——电压轨固定，偏压不变，X7R的有效容量在选定电压下是确定的，可以精确计算和降额。平尚科技X7R系列在此类场景中性价比突出。
- NP0的强制使用边界：直流偏压频繁变化的场景。包括PCS的电压采样分压网络（偏压随母线电压波动）、高频振荡器/谐振电路的定时电容（容量偏差直接改变频率）、以及任何依赖RC时间常数的精密时序电路。在这些场景中，X7R的容量随偏压波动会导致电路参数漂移，必须使用NP0。
在AI储能PCS的母线电压采样电路中，分压网络将800V母线电压降压后送入ADC。如果分压网络中的电容采用X7R，母线电压从400V跃变到800V时，电容有效容量可能下降50%以上，分压比随之偏移，ADC采到的电压值失真。而NP0电容在此场景中容量纹丝不动——电压怎么变，分压比都不变。
平尚科技的技术团队将采样电路中的滤波电容更换为NP0材质（同规格100nF/100V，COG/NPO系列）。更换后，无论母线电压如何跃变，NP0电容的有效容量始终稳定在标称值的99%以上，ADC采样纹波恢复至±2V以内，PCS电压环路的响应速度和控制精度回到设计指标。该PCS已连续运行超过3000小时，电压采样数据无任何偏压相关的异常漂移。AI储能峰谷套利的负载跃变，对贴片电容的考验不是“耐压够不够”，而是“偏压变了容量还剩多少”。X7R用高容量密度守住了成本和空间，但守不住偏压变化时的容量跳水；NP0用超稳定特性守住了精度和可靠性，但守不住大容量需求下的成本和空间。选型的边界不在数据手册的首页，而在电路实际运行时的那颗电容两端——电压稳，X7R够用；电压跳，必须NP0。平尚科技在两条技术路线上都有AEC-Q200车规级产品布局，守住的不是某一个材质的优劣，而是工程师在负载跃变场景下做对选型的那份依据。
