AI储能BMS菊花链通信异常，到底是贴片电感EMI还是晶振起振条件被破坏？
AI储能BMS的菊花链通信，是一条串联所有采集板卡的“数据动脉”。主控制器通过差分信号与第一颗AFE芯片通信，数据像接力棒一样逐级传递。这条链路一旦中断，BMS就无法读取任何一颗电芯的电压和温度数据——整个电池管理系统瞬间“失明”。

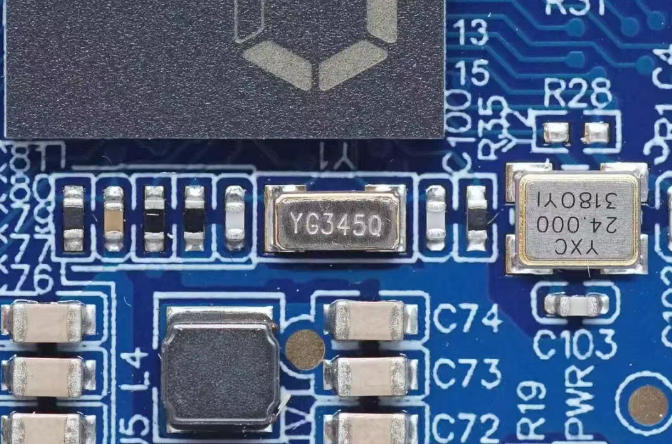

菊花链通信异常的表征通常是数据跳变、PEC校验错误或通信完全中断。工程师拿到故障板卡的第一反应往往是换隔离变压器、调终端电阻、改通信速率。但折腾一圈下来，问题依旧。有两个最容易被忽略的根因，正在成为BMS菊花链通信的“隐形杀手”——贴片电感的EMI辐射和晶振的起振条件被破坏。根因一：贴片电感漏磁——晶振时钟的“隐形干扰源”储能PCS的DC-DC变换器中，大电流贴片电感以数十kHz至数百kHz频率高速吞吐能量，工作时产生交变磁场。这个磁场就是一只“隐形噪音发射器”——即使是全屏蔽电感，仍有少量漏磁。漏磁最致命的打击对象是贴片晶振。晶振是BMS主控MCU和PCS控制DSP的“心跳发生器”，晶振一旦受到干扰，整个控制系统的时序基准就会偏移——PWM波形相位错乱、ADC采样时刻漂移、CAN通信比特时序失准。一个真实的硬件惨痛教训是：某工控主板将晶振放在电感下方3mm处，磁耦合干扰导致时钟频偏高达127ppm，超标80倍。当晶振频偏积累到一定程度，MCU的SPI通信时序裕量被侵蚀到芯片的建立/保持时间要求以下时，菊花链通信就会出错。此时工程师看到的故障现象是：通信链路看似通畅，但读取的电池电压、温度等数据出现偶发性的跳变或固定偏差。
平尚科技贴片功率电感在PCB布局指导中明确要求：电感应远离高频信号线，建议与晶振、ADC输入等敏感信号线保持至少2mm的距离。在大型储能PCS的高密度布局中，2mm只是底线，10mm才是安全线。同时，平尚科技的贴片晶振采用AT切型石英晶体和优化密封结构，-40℃至85℃温度区间的频率漂移控制在±12ppm以内，从器件端降低了被干扰后的频偏幅度。根因二：晶振起振条件被破坏——通信“时好时坏”的元凶晶振电路要正常起振，必须满足两个条件：环路增益大于1、环路相移为360度的整数倍。如果电路增益裕量不够，常温下勉强能起振，温度变化或者晶振批次离散性一来就可能起不来。晶振不起振时，MCU根本跑不起来，菊花链通信自然全部中断。起振条件被破坏的常见原因有三类。- 第一类：负载电容计算错误。 实际负载电容是外部电容串联值与PCB杂散电容之和。很多工程师只算外部电容的串联值，忘了加杂散电容，导致实际负载电容偏大、振荡频率偏移。频率偏了，MCU的SPI或UART通信时序就可能失配。
- 第二类：负电阻不足。 负电阻是衡量振荡电路驱动能力的核心参数。晶振本身有一个等效串联电阻ESR，负电阻必须大于ESR的3到5倍，才能保证可靠起振。很多工程师从来不计算负电阻，结果遇到ESR偏大的晶振批次就“偶发不起振——有时候行有时候不行”。

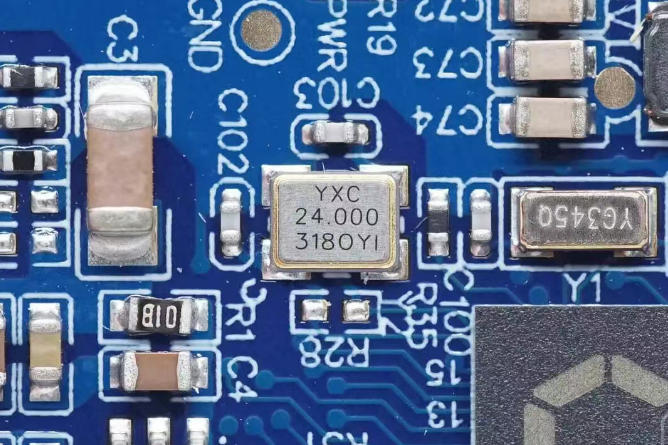

- 第三类：PCB布局不当。 晶振走线太长、走线经过噪声源附近、负载电容离晶振引脚太远、地平面不完整——这些错误都会增加杂散电容和引入噪声，降低振荡裕量。平尚科技在PCB布局指导中强调：晶振应尽量靠近MCU引脚，走线最短，两个负载电容紧贴晶振引脚放置且共地到同一点，晶振正下方不要走其他信号线。
一个“换了晶振就好”的BMS板，问题其实出在电感布局上华南某AI数据中心配套的储能项目提供了一个完整的对照。该项目的BMS主板在量产阶段出现了批量的菊花链通信偶发中断问题——产线上每100块板子有3到5块在老化测试后通信失败，更换晶振后恢复正常，但过几天同样的故障又出现。工程师最初怀疑晶振批次质量问题，但更换了多个批次的晶振后问题依旧。平尚科技的技术团队介入后，用近场探头扫描了故障板卡的PCB，发现晶振附近的磁场强度异常偏高——源头是DC-DC变换器中的一颗大电流贴片电感，与晶振的直线距离仅4.2mm。虽然电感采用了屏蔽结构，但漏磁场仍然在晶振的振荡回路上感应出了显著的噪声。更隐蔽的是，这颗电感的PCB走线恰好从晶振正下方的内层穿过，进一步加剧了干扰。
整改方案分两步：第一步，将电感重新布置到距离晶振12mm的位置，同时将晶振时钟走线从电感下方绕行改为直连、远离电感区域；第二步，重新核算了晶振的负载电容匹配，将C1和C2从15pF调整为18pF（考虑实际PCB杂散电容约5pF），确保实际负载电容与晶振规格书要求的12.5pF精确匹配。整改后，BMS板的菊花链通信在全温区老化测试中再无中断，产线良率从95%提升至99.8%。
AI储能BMS菊花链通信异常，排查路径往往是“先软件后硬件、先接口后内核”。但如果换了隔离变压器、调了终端电阻、改了通信速率都解决不了问题，不妨把目光从通信链路本身移开——看看那颗贴片电感离晶振有多远、晶振的负载电容算对了没有。平尚科技在贴片电感和贴片晶振两个品类上都有完整的产品布局和PCB布局指导，但再好的元器件，也需要在PCB上找到自己该待的位置、算对自己该配的参数。电感离远了，晶振就不会被“吵”到；电容算准了，晶振就不会“赖床”不起。两条根因都排查过了，菊花链的那条数据动脉才能真正畅通无阻。
