从晶圆到封测，国产高压MOS管在AI储能市场替代欧美品牌的死穴与突破
AI储能PCS的功率级，正在经历一场“去欧美化”的暗战。单台AI训练柜功耗已从传统服务器的几百瓦飙升至5.5kW以上，配套储能PCS的功率等级从百千瓦级向兆瓦级跃升。高压MOS管作为PCS功率变换的核心开关器件，需求量同步倍增。英飞凌、ST、安森美等欧美IDM大厂的交期普遍拉长到35至40周，部分高压MOS现货基本断供。国产替代从“可选项”变成了“必选项”。

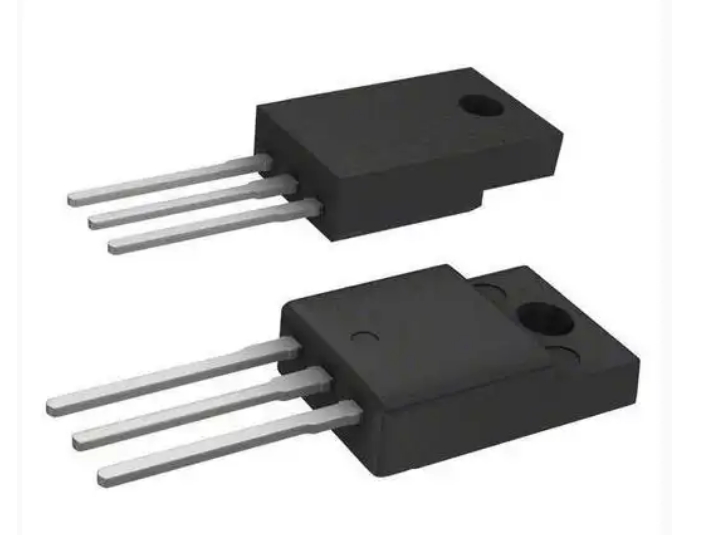

但替代从来不是“换颗型号”那么简单。从晶圆制造到封装测试，国产高压MOS管到底卡在哪？又突破了什么？死穴一：晶圆制造——工艺窗口的“代际差”高压MOS管的性能天花板，写在晶圆厂的工艺平台上。欧美IDM大厂凭借数十年积累的工艺库，在超结MOSFET的元胞密度、比导通电阻（Rsp）和体二极管反向恢复特性上长期领先。国产超结MOSFET近年进步明显。微碧半导体VBP18R20S（800V/20A）在10V栅极驱动下导通电阻仅220mΩ，远低于对标产品APT17F80B的580mΩ。龙腾半导体G3超结MOSFET采用5.5μm超紧凑元胞设计，600V下比导通电阻低至8.5mΩ·cm²，综合性能比肩国际一线水平。华润微S5/G5代超结MOS的FOM（Qgd）优于英飞凌C6代，反向恢复时间较同代竞品缩短至78%。
但差距依然存在。英飞凌CoolMOS™8已实现集成快速体二极管；国产器件在体二极管反向恢复电荷（Qrr）和高温漏电流等动态参数上仍有代际差距。更关键的是晶圆产能——8英寸晶圆厂关停潮后，国内新产线扎堆12英寸做IGBT，高压MOSFET的成熟制程产能反而更紧。华虹、中芯的成熟制程产线全爆满，功率器件占晶圆面积大，一片晶圆切不出几颗。
死穴二：车规认证——时间成本与数据透明度的“两道坎”AI储能虽不强制要求车规认证，但PCS的10年设计寿命和宽温工况（-40℃至+85℃）对器件可靠性的要求已接近车规级门槛。AEC-Q101认证流程少说18到36个月。欧美大厂的AEC-Q101数据齐全、失效模型成熟，工程师选型时“心里有底”；部分国产厂商未公开原始测试数据，如失效时间分布，导致系统厂商难以评估实际寿命。数据不透明，就是选型时的一道硬门槛。死穴三：封测——供应链“断链”风险封测环节的问题更隐蔽。2025年荷兰安世半导体被曝减少向中国工厂供应关键晶圆，导致东莞全球最大封测基地面临原材料短缺。没有晶圆，封测厂“无米下锅”。部分国产厂商的晶圆依赖外协代工，一旦代工厂产能调配，封装环节就直接断链。
突破一：超结MOS与SiC的“参数追赶”国产高压MOS管正在从“能用”走向“好用”。中国科学家团队开发出200V至1200V全系列超结MOS产品，综合性能达到国际先进水平。芯联动力推出3300V SiC MOSFET，填补国内高压SiC器件在固态变压器核心功率级应用的空白，整机系统BOM成本可降低20%至35%。赛晶半导体推出2300V SiC MOSFET芯片，配套四大标准化封装模块。华润微S5已支持800V高压平台，适配光储逆变器等国内主流高压场景。
突破二：IDM全链的“闭环能力”士兰微是国内少数打通全链条的功率IDM企业，5/6/8/12英寸硅基晶圆全覆盖，SiC产线国内规模领先。华润微8/12英寸SGT产线晶圆级参数分散度控制在±8%以内，批量一致性接近国际二线水平。MOSFET和逻辑IC已实现国内闭环生产——从设计到制造、从封装到测试，整条产业链在国内跑通。
平尚科技作为深耕功率器件领域的分销与服务商，已与国内多家IDM厂商建立了稳定的供应通道，覆盖从超结MOS到SiC MOSFET的全系列产品。
国产高压MOS管在AI储能市场的替代，不是“要不要”的问题，而是“能不能”和“多久能”的问题。晶圆制造的工艺窗口正在缩小，车规认证的时间成本正在被IDM全链能力压缩，封测环节的供应链风险正在被国产闭环化解。死穴还在，但正在被一个个突破填平。平尚科技这张国产高压MOS管的供应网络，守住的不是某一颗器件的参数对标，而是AI储能PCS在欧美品牌交期无限拉长时，依然有一条走得通的功率器件国产通道。通道通了，PCS才不会因为一颗MOS管的缺货而停下来。
