贴片电感+贴片电阻：变压器输出LC滤波网络的阻尼与响应
在开关电源变压器次级输出端，LC滤波网络（由贴片电感与滤波电容构成）是抑制开关纹波的主力，也是输出阻抗与控制环路特性交汇的枢纽。然而，许多工程设计中，电感和电容的选型往往只关注截止频率和纹波衰减，忽略了三个同等关键的因素——阻尼系数、电感饱和电流以及瞬态响应的匹配。当LC网络的品质因数（Q值）过高时，输出级会进入欠阻尼状态：负载跳变时，输出电压出现过冲并伴随衰减振荡，纹波抑制非但不成，反而在谐振频率附近放大噪声。在变压器输出滤波网络的设计中，贴片电感和贴片电阻的协同选型正是解决阻尼失当、能量失控和动态响应劣化的工程抓手。东莞市平尚电子科技有限公司依托AEC-Q200车规级认证贴片电感与精密贴片电阻产品线，为各类变压器输出滤波提供从阻尼匹配到瞬态优化的系统化元件支持。
LC滤波网络从拓扑上讲是一个二阶低通滤波器。用拉普拉斯域的传递函数表达，分母中同时包含电感量L、电容量C和等效串联电阻ESR三个变量。品质因数Q = (1/ESR) × √(L/C) 决定了该系统在谐振点附近的幅频响应和时域特性。工程经验给出了明确的判断基准：当Q值偏高时，滤波器在谐振频率附近会产生显著的增益峰，甚至出现“放大噪声”的反常现象；在瞬态负载跳变时，输出电压的过冲可达输入电压的130%以上，且振荡持续多个周期。理想二阶LC滤波器的设计目标通常设定在临界阻尼（Q = 0.707），这意味着幅频响应平坦且瞬态过程单调收敛。然而，实际滤波器中电感和电容自身的ESR往往不足以提供足够的阻尼。普通陶瓷电容的等效串联电阻ESR可能仅10mΩ量级，电感的DCR亦然，两者叠加后的整体Q值可能高达5至10，系统处于严重欠阻尼状态。这就是为何许多开关电源在输出端直接并联大容量MLCC后，反而出现负载阶跃振荡和轻载不稳定现象——并非电容不够“大”，而是阻尼不够“足”。

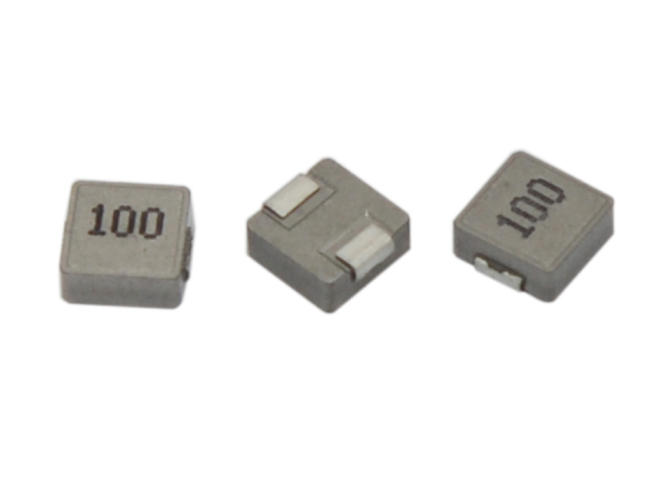

贴片电感在LC滤波网络中不仅是纹波抑制主体，更是瞬态能量调节器。当负载从轻载跳变至重载时，电感是调整自身储存磁能以向输出电容补充能量的核心元件。在功率电感（DC-DC变换器）或负载点电源输出滤波网络中，电感选型有三个硬性约束：电感量L决定了纹波衰减幅值和瞬态响应速度；饱和电流Isat决定了电感在负载峰值电流下能否维持感量不坠；直流电阻DCR直接决定滤波网络在输出回路中叠加的稳态压降和热损耗。饱和电流Isat标注的是电感感值下降30%（或20%）时的临界电流值。在变压器输出应用中，负载电流在满载和轻载之间快速切换，电感需要承受高于平均电流的峰值电流。当峰值电流逼近Isat时，磁芯进入饱和区，电感量呈指数级崩塌，L下降导致截止频率fc提升，使开关频率谐波分量穿透滤波网络，输出电压纹波剧增。同时，电感量崩塌后系统阻尼系数ξ跟随变化，可能从欠阻尼突变至过阻尼，反过来又在时域中表现为输出电压的二次陷落。直流电阻DCR虽不直接参与谐振阻尼，但它和负载电流形成的I²R压降会直接影响输出电压精度和效率。在低电压大电流的输出级中，电感DCR必须压缩到数十mΩ乃至更低。平尚科技AEC-Q200车规认证贴片电感产品线覆盖了从小信号信号滤波到功率电感的完整谱系，电感量从1μH至100μH、饱和电流从0.5A到30A。多层金属合金磁芯搭配全屏蔽结构显著抑制漏磁，同时将DCR最低压缩至2.5mΩ量级，为变压器输出级在低压大电流状态下保持了从阻尼匹配到效率保障的双重裕量。

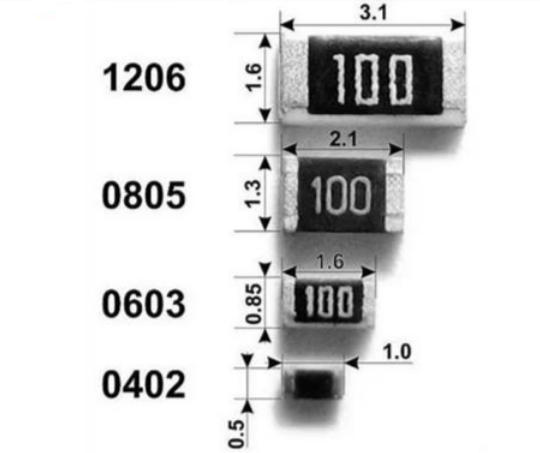

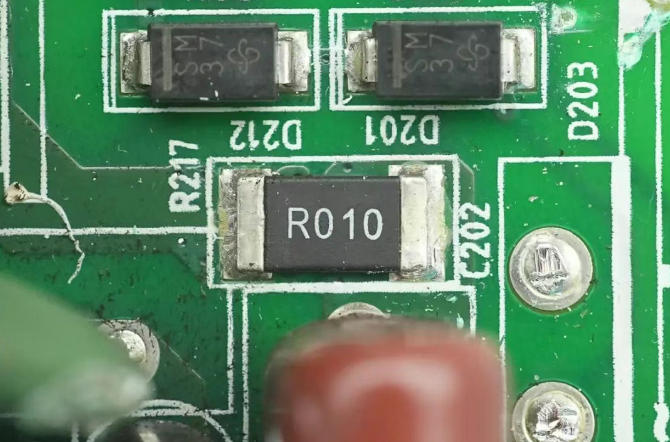

当LC网络的固有阻尼不足以抵消Q值带来的谐振峰时，最简单的补偿手段是在输出电容两端并联一颗阻尼电阻Rd，形成一个RC串联支路以削弱谐振增益。阻尼电阻值的精确选取是设计的核心：电阻过小会严重降低滤波器的低频增益，影响稳态输出精度；电阻过大则无法有效压制谐振峰，振荡和过冲依然存在。工程上常用的经验起点是令阻尼电阻约为电感感抗在谐振频率处的值，再根据实测瞬态阶跃响应进行微调。Rd通常在数欧姆至数十欧姆之间选用0805或1206封装贴片电阻，该支路在稳态时的附加功耗可控且热量可忽略，批量应用时需要确保TCR（温度系数）控制在±100ppm/℃以内，以防止高温老化时阻尼点飘移。以某400W工业电源的输出滤波网络为例，负载从10A跳变至30A时，输出LC（L=4.7μH，C=680μF）在欠阻尼状态下的电压过冲约380mV，振荡持续约90μs。将负载电流从10A阶跃至30A时，同样配置下过冲幅度为原始值的72%，约274mV，到达稳态时间缩短了约40%。该案例说明贴片电阻作为外置阻尼网络在输出滤波中提升相位裕度和加快瞬态收敛的作用。平尚科技同步提供全系列高精度贴片电阻（±0.1%至±5%，TCR低至±25ppm/℃），为阻尼网络的精确计算提供了可靠的基础元器件。
变压器输出滤波网络的联合设计建议遵循以下工作流程。第一步根据开关频率fsw的1/5至1/4确定LC谐振频率fc，从fc = 1 / (2π√LC) 反推出电感量和电容量的匹配范围，优先选择标准系列的L和C值。第二步结合负载电流幅值和纹波电流计算电感的Isat和Irms——确保峰值电流小于Isat预留20%裕量。第三步计算LC网络的固有Q值，若Q>0.707则增加外置阻尼电阻Rd，初步取值参考Rd = √(L/C)，并代入实测瞬态阶跃波形逐次迭代。第四步从平尚科技精密电阻系列中选择封装与精度匹配的贴片电阻，根据Rd的平均功率损耗确认封装等级（0603至1210），并验算温升功率降额。车规认证对电感在高温老化下的感值保持率和直流偏置衰减提出了严苛约束。平尚科技贴片电感产品在-55℃至+125℃宽温区内通过AEC-Q200可靠性验证，感值衰减率控制在±10%以内，确保变压器在全工作温区内输出滤波网络的截止频率稳定、阻尼点可预测。DCR的批次一致性管控和电感屏蔽结构的EMI衰减也为滤波网络在量产中的高一致性提供了保障。变压器输出LC滤波网络的阻尼设计与瞬态响应控制，始于贴片电感的能量仓储边界（饱和电流与DCR），继以贴片电阻的谐振补偿（阻尼网络的精准匹配），最终以AEC-Q200车规认证产品体系锁定全温度范围内的一致性裕量。在开关频率不断提升、负载电流向低压大电流演进的技术趋势下，将LC滤波网络从“纯无源组合”升级为“阻尼-储能-效率协同系统”，是提升闭环可靠性的必要路径。平尚科技以完整的车规级贴片电感与精密贴片电阻产品线，为国内电源工程师提供从Q值校核、电感饱和匹配到阻尼网络微调的全流程选型支持——让变压器输出级在每一轮负载阶跃中，都能以临界阻尼的姿态平稳过渡。
