贴片电容在音频变压器负反馈网络中的相位补偿应用
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-06-05
贴片电容在音频变压器负反馈网络中的相位补偿应用
在音频放大器的设计体系中，负反馈是降低失真、展宽频响、抑制噪声的经典手段。当负反馈网络与音频变压器配合工作时，由于变压器自身存在寄生参数——初级与次级之间的分布电容、绕组的漏感以及铁芯的非线性——放大回路中会引入附加的相位滞后。若相位滞后累积到180°，负反馈便在不知不觉中滑向正反馈。自激振荡随之而来：高频嘶声、音质粗糙、甚至烧毁功率管，都与反馈环路的相位失稳密切相关。东莞市平尚电子科技有限公司深耕被动元件应用多年，围绕音频负反馈相位补偿场景构建了从介质选型到参数匹配的系统化贴片电容支持体系。
负反馈放大器维持稳定的根本前提，是开环增益曲线穿越0dB时，环路总相移应远离180°——这一工程门槛通常设定为相位裕度不小于45°。音频变压器在实际工况中并非理想线性器件。其初级绕组与次级绕组之间存在分布电容，电流变化时又会产生漏感，这些寄生参数与放大器的输出阻抗结合后，会在高频段形成额外的极点，使环路增益的相位提前向下倾斜。当变压器在反馈环路中处于闭环之内时，这一倾斜效应会被不断放大，相位裕度显著压缩。在音频放大器常用的20kHz以内高频段，自激振荡并不常见。但若相位裕度被压缩至不足30°，一旦负载从电阻性演变为电容性（如接驳长喇叭线），输入端耦合进瞬态脉冲，放大器便会在示波器上显现出持续的高频正弦波尖峰，听感上表现为细碎的“滋滋”噪声，让用户误以为是喇叭杂音或功放“失真严重”。音频反馈网络中添加补偿电容正是在变压器驱动的放大级中拓展相位裕度、抑制高频自激的必要工程实践。贴片电容的两种补偿方式：超前补偿与滞后补偿超前补偿（反馈电容法） 是最常见的工程路径。在负反馈电阻Rf两端并联一颗小容量贴片电容Ccomp，直接为反馈网络引入高频超前相位。运算放大器的带宽、输入电容和负载电容共同构成了二阶RC模型，频率爬升至交叉频率处时相位滞后会趋近-180°。并联补偿电容后在反馈网络中引入了零点：fZ = 1 / (2π·Rf·Ccomp)。零点的工作频段内使相位超前抬升，抵消放大电路固有的滞后分量，使相位裕度从可能仅剩10°-20°的悬崖边缘恢复到45°以上。在反馈电阻为10kΩ的典型运放驱动级中，并联一颗100pF的C0G贴片电容后，零点频率约为160kHz，能够将相位裕度从不足40°提升至60°以上，放大器在全负载范围内稳定运行。在纯分立元件构成的功放电路中，并联的补偿电容同时还起到抑制高频噪声的作用。滞后补偿则在放大级之间跨接一颗电容，形成主极点压降。在音频变压器的推动级中，将一颗贴片电容并联在电压放大管的集-基极之间（即密勒电容），通过将主极点的频率下移压缩高频增益，阻断自激振荡的幅值通道。纯电容校正会使通频带显著变窄，因而在高保真音频设计中，RC串联网络校正替代纯电容方案被广泛采用——加入串联电阻后，高频响应的损失明显减轻。在音频负反馈补偿网络中，补偿电容的介质类型直接决定补偿精度和失真底限。C0G（NP0）介质是相位补偿的首选。其温度系数典型值仅0±30ppm/℃，从-55℃至+125℃容值几乎不随温度变化；在直流偏压作用下电容值几乎不下降，而X7R/X5R类介质在偏压下的衰减率可达20%至50%。在音频变压器驱动级中，若补偿电容的容值随温度或电压漂移过大，零点的定位便会失准，原本设计在160kHz的补偿可能在高温环境下偏移至80kHz或300kHz，削弱相位补偿效果、影响高端频响平坦度。C0G类陶瓷介质属于Class I，以超低损耗（高Q值）著称，高频线性度极佳，无压电效应，在音频信号通过时不会引入额外谐波失真。

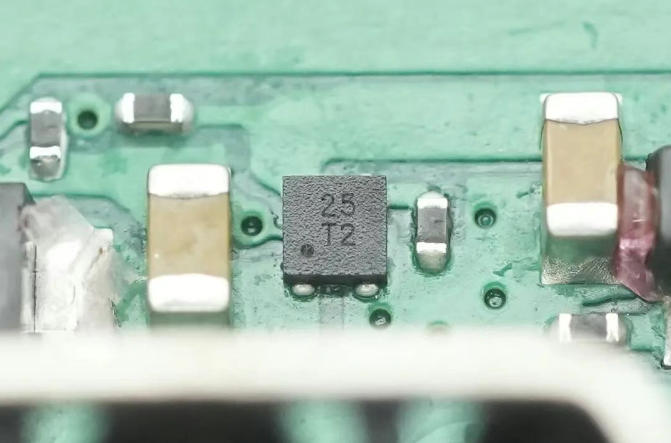

X7R/X5R介质属Class II铁电体陶瓷，容值密度远高于C0G。但其电容值随温度和偏压非线性变化，在-55℃至+125℃内容值变化可达±15%。若在需要大容量相位补偿的场景中电容值较大，可选用C0G同容量型号为上限（典型上限约为10nF-47nF），更大容量需采用X7R。采用前必须实测全温度范围的有效电容值，并预留充足的温漂裕量。薄膜贴片电容在高保真设计中常被视为优选补偿元件，其非线性失真极低、耐压能力强，尤其在容值需要达到数十nF以上的场景中优势明显。平尚科技的薄膜贴片电容系列（PPS材质）提供了多种低容差、低损耗的选型，适配音频通道中严苛的补偿精度要求。以运放推动音频变压器的负反馈电路为例，运算放大器负载为一个中等功率变压器，反馈电阻Rf取22kΩ。电路在100kHz高频段出现轻微振铃，相位裕度需提升约25°。采用超前补偿方案，选取零点频率约100kHz。代入公式：C = 1 / (2π × Rf × fZ) = 1 / (2π × 22k × 100k) ≈ 72pF。选用平尚科技0805封装的C0G贴片电容，标称值68pF（E24系列标准值）。上机测试后，自激振荡在高频边缘处被明显抑制，放大器在阶跃输入下再无过冲。更换为同容值的X7R电容后，尽管常温测量性能相近，但在65℃模拟机箱环境温度下，X7R贴片电容的容值实测降幅约12%，零点频率偏移至约113kHz，相位补偿量被削弱近20%，振铃重新出现。
贴片补偿电容在PCB布局时应紧邻运放反馈电阻的引脚两端放置，缩短高频回路长度；地线不宜与功率输出级的回路交叉或共用，优先将补偿回路的地端与信号地平面单点接通；当超前补偿和滞后补偿方案同时采用时，需确保补偿电容的取值分别落在各自占优频域，避免两频率接近的零点与极点产生相互抵消。音频变压器负反馈网络的相位补偿，是放大器从“能出声”向“纯净声”跨越的必经关口。从C0G介质的温度稳定性到X7R的容值密度与温度风险的权衡，从超前电容的零点计算到滞后密勒网络的选型匹配，每一颗贴片补偿电容的介质、容值与封装形态，都精确锁定着放大器最终的高频稳定性。平尚科技依托C0G、X7R及薄膜电容等多样化的贴片电容产品线，为国内音频工程师提供从相位补偿计算到布板验证的系统化选型支持——让变压器驱动级在负反馈的调控下，稳守每一度相位，传输每一帧纯净声。
